Bộ căn mẫu Mitutoyo 516-751-26

Liên hệ

SKU: 516-751-26 Danh mục: Căn mẫu - Căn lá, thước lá, Thiết bị đo cơ khí chính xác Thẻ: 516-751-26 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

Bộ căn mẫu Mitutoyo 516_Square

DÒNG SẢN PHẨM 516 — Bộ căn mẫu hệ mét loại khối dài, loại chống mòn

Một khối căn mẫu có thể giữ hướng ổn định cả theo chiều dọc và ngang. Các phép đo có thể được thực hiện bao gồm định vị dụng cụ cắt, đo góc với thanh hình sin, đo độ côn bằng con lăn và kiểm tra panme đo sâu.

Thông số kỹ thuật

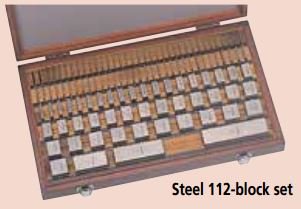

Bộ căn mẫu hệ mét

Số khối mỗi bộ	Mã đặt hàng		Cấp	Khối mẫu chuẩn trong một bộ
Số khối mỗi bộ	Thép	Gốm	Cấp	Kích thước	Bước	Số lượng
112	516-437-26 516-438-26 516-439-26 516-440-26 –	– – – – –	00 0 AS-1 AS-2 –	1.0005 1.001 – 1.009 1.01 – 1.49 0.5 – 24.5 25 – 100	0.001 0.01 0.5 25	1 9 49 49 4
103	516-441-26 516-442-26 516-443-26 516-444-26	– – – –	00 0 AS-1 AS-2	1.005 1.01 – 1.49 0.5 – 24.5 25 – 100	0.01 0.5 25	1 49 49 4
76	516-449-26 516-450-26 516-451-26 516-452-26 –	– – – – –	00 0 AS-1 AS-2 –	1.005 1.01 – 1.49 0.5 – 9.5 10 – 40 50 – 100	0.01 0.5 10 25	1 49 19 4 3
47	516-457-26 516-458-26 516-459-26 516-460-26	– – – – –	00 0 AS-1 AS-2 –	1.005 1.01 – 1.09 1.1 – 1.9 1 – 24 25 – 100	0.01 0.1 1 25	1 9 9 24 4
32	516-465-26 516-466-26 516-467-26 516-468-26 – –	– – – – –	00 0 AS-1 AS-2 –	1.005 1.01 – 1.09 1.1 – 1.9 1 – 9 10 – 30 60	0.01 0.1 1 10	1 9 9 9 3 1

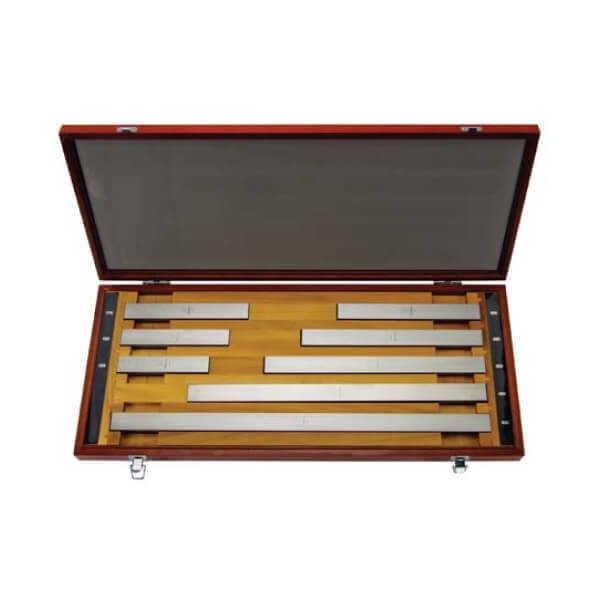

Bộ căn mẫu hệ mét loại khối dài

Số khối mỗi bộ	Mã đặt hàng		Cấp	Khối mẫu chuẩn trong một bộ
Số khối mỗi bộ	Thép	Gốm	Cấp	Kích thước	Bước	Số lượng
8	516-751-26 516-752-26 516-753-26 516-754-26	– – – –	00 0 AS-1 AS-2	125, 150, 175 200, 250 300, 400, 500	25 50 100	3 2 3
