Bộ mẫu chuẩn Panme Mitutoyo 516-607

Bộ mẫu chuẩn Panme Mitutoyo 516-607 - Ảnh 2

Bộ mẫu chuẩn Panme Mitutoyo 516-607

Liên hệ

SKU: 516-607 Danh mục: Căn mẫu - Căn lá, thước lá, Thiết bị đo cơ khí chính xác Thẻ: 516-607 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

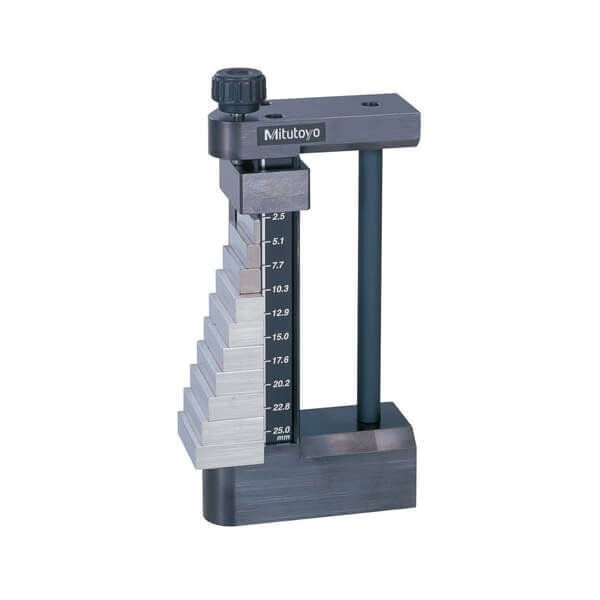

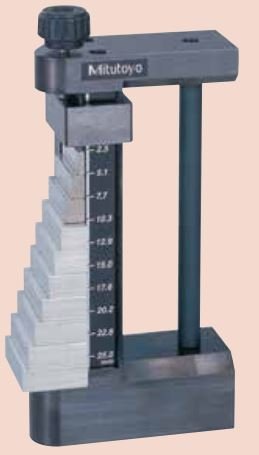

Bộ mẫu chuẩn Panme Mitutoyo

DÒNG SẢN PHẨM 516

Khối căn mẫu để kiểm tra các loại panme
Có thể đo theo phương dọc và phương ngang.

Đo độ song song bằng cách gắn kính song phẳng (phụ kiện tùy chọn) vào bộ căn mẫu.

Thông số kỹ thuật

Hệ mét

Khối gá mẫu chuẩn

Mã đặt hàng	516-607
Áp dụng cho bộ căn mẫu	516-106-26, 516-107-26, 516-156-26, 516-157-26
Áp dụng với khối mẫu chuẩn có chiều dài (mm)	2.5, 5.1, 7.7, 10.3, 12.9, 15, 17.6, 20.2, 22.8, 25

Thông số kỹ thuật

Inch / Mét

Khối gá mẫu chuẩn

Mã đặt hàng	516-608
Áp dụng cho bộ căn mẫu	516-921-26, 516-922-26, 516-923-26, 516 321-26, 516-322-26, 516-323-26
Áp dụng với khối mẫu chuẩn có chiều dài (inch)	.105, .210, .315, .420, .5, .605, .815, .920

Bộ căn mẫu hệ mét

Số khối mỗi bộ	Mã đặt hàng		Cấp	Khối mẫu chuẩn trong một bộ
Số khối mỗi bộ	Thép	Gốm	Cấp	Khối mẫu chuẩn trong một bộ
10	516-103-26 516-101-26	516-152-26 516-153-26	0 AS-1	1.00, 1.25, 1.50, 2, 3, 5, 10, 15, 20, 25mm
10	516-106-26 516-107-26	516-156-26 516-157-26	0 AS-1	2.5, 5.1, 7.7, 10.3, 12.9, 15, 17.6, 20.2, 22.8, 25mm • Kính song phẳng (t = 12mm)

Bộ căn mẫu hệ Inch

Số khối mỗi bộ	Mã đặt hàng		Cấp	Khối mẫu chuẩn trong một bộ
Số khối mỗi bộ	Thép	Gốm	Cấp	Khối mẫu chuẩn trong một bộ
10	516-552-56 516-921-26 516-922-26 516-923-26	516-559-56 516-321-26 516-322-26 516-323-26	K 00 0 AS-1	.105, .210, .315, .420, .500, .605, .710, .815, .920, 1inch • Kính song phẳng (t = .5inch)
10	516-529-26	516-319-26	0	.087, .189, .307, .409, .472, .598, .669, .772, .890, 1inch • Kính song phẳng (t = .5inch)
9	516-554-56 516-929-26 516-930-26 516-931-26	516-561-56 516-333-26 516-334-26 516-335-26	K 00 0 AS-1	.0625, .100, .125, .200, .250, .300, .500, 1, 2inch • Kính song phẳng (t = .5inch)
9	– – 516-934-26 516-935-26	516-563-56 516-329-26 516-330-26 516-331-26	K 00 0 AS-1	.0625, .100, .125, .200, .250, .300, .500, 1, 2inch

Khối gá mẫu chuẩn

Bộ mẫu chuẩn Panme Mitutoyo

Bộ mẫu chuẩn Panme Mitutoyo

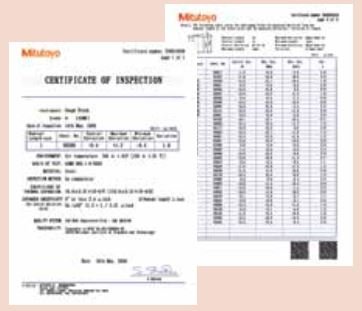

Được cung cấp Giấy chứng nhận kiểm tra

Bộ mẫu chuẩn Panme Mitutoyo
