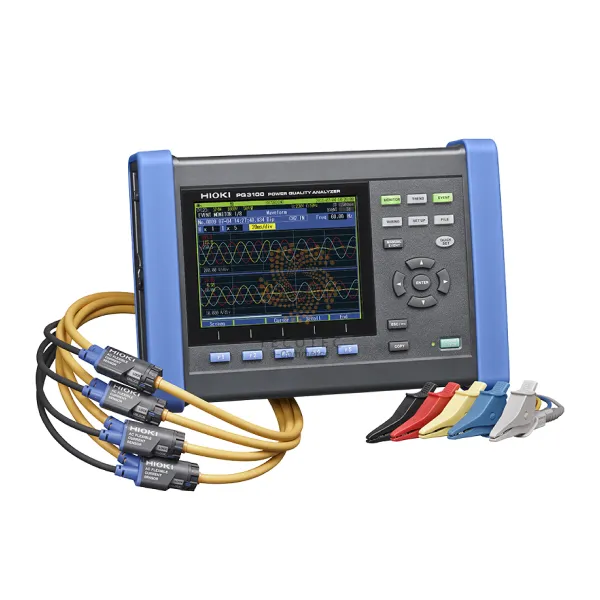

Bộ thiết bị phân tích chất lượng điện Hioki PQ3100-94

Liên hệ

SKU: PQ3100-94 Danh mục: Thiết bị đo điện, Thiết bị đo điện tự động hóa Thẻ: Hioki, PQ3100-94 Hioki Thương hiệu: Hioki

Thông số kỹ thuật

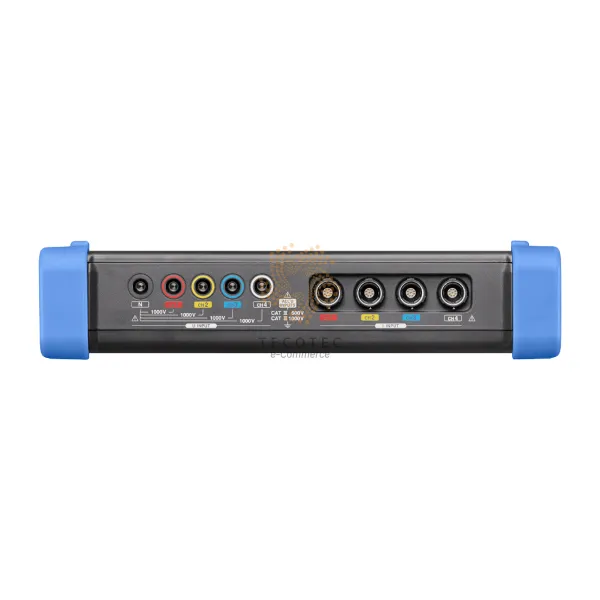

Dây đo: Một pha 2 dây, một pha 3 dây, ba pha 3 dây hoặc ba pha 4 dây cộng với một kênh đầu vào phụ CH4 cho điện áp/dòng điện, (tất cả các kênh đo AC/DC)
Dải điện áp: Đo điện áp: 1000.0 V rms hoặc DC, đo thoáng qua đỉnh 2.200 kV
Dải dòng điện: 50.000 mA AC đến 5.0000 kA AC, 10.000 A DC đến 2.0000 kA DC (phụ thuộc vào cảm biến dòng điện đang sử dụng)
Dải công suất: 50.000 W đến 6.0000 MW (được xác định tự động dựa trên dải dòng điện đang sử dụng)
Độ chính xác cơ bản: Điện áp: ± 0.2% điện áp danh định, dòng điện: ± 0.1% rdg. ± 0.1% fs + độ chính xác của cảm biến dòng điện, công suất hoạt động: DC ± 0.5% rdg. ± 0.5% fs + độ chính xác của cảm biến dòng điện, AC ± 0.2% rdg. ± 0.1% fs + độ chính xác của cảm biến dòng điện
Thông số đo:

Quá điện áp chuyển tiếp: lấy mẫu 200 kHz
Chu kỳ tần số: Được tính là một chu kỳ
Điện áp (1/2) RMS, Dòng điện (1/2) RMS: tính toán một chu kỳ được làm mới sau mỗi nửa chu kỳ
Tăng điện áp, giảm điện áp, ngắt điện áp, RVC (Phiên bản 2.0 trở lên): điện áp (1/2) tính toán RMS
Dòng khởi động: tính toán nửa chu kỳ: Được tính bằng giá trị RMS dòng điện cho dữ liệu dạng sóng dòng điện được lấy mẫu mỗi nửa chu kỳ.
Tần số 200 mili giây: Được tính là 10 hoặc 12 chu kỳ
Tần số 10 giây: Được tính bằng thời gian toàn chu kỳ trong khoảng thời gian 10 giây được chỉ định
Đỉnh dạng sóng điện áp, Đỉnh dạng sóng dòng điện
Điện áp, dòng điện, công suất tác dụng, công suất biểu kiến, công suất phản kháng, năng lượng tác dụng, năng lượng biểu kiến, năng lượng phản kháng, chi phí năng lượng, hệ số công suất, hệ số công suất dịch chuyển, hệ số mất cân bằng điện áp, hệ số mất cân bằng dòng điện
Hệ số đỉnh điện áp, hệ số đỉnh dòng
Sóng hài/Góc pha sóng hài (điện áp/dòng điện), Công suất sóng hài: thứ tự 0 đến thứ 50
Góc pha dòng điện hài: thứ tự thứ 1 đến thứ 50
Hệ số méo hài tổng (điện áp/dòng điện)
Sóng hài giữa (điện áp/dòng điện): bậc từ 0.5 đến 49.5
Hệ số K (hệ số nhân)
IEC chập chờn, Δ V10 chập chờn

Ghi lại: Khoảng thời gian ghi tối đa: 1 năm, Số sự kiện có thể ghi tối đa: 9999 × 365 ngày
Kết nối: Thẻ nhớ SD/SDHC, RS-232C (để kết nối/liên kết LR8410), LAN (máy chủ HTTP/FTP/Gửi e-mail), USB 2.0 (để kết nối)
Kết nối bộ ghi nhật ký: Gửi các giá trị đo được không dây tới bộ ghi bằng cách sử dụng bộ chuyển đổi nối tiếp công nghệ không dây Bluetooth®. (Thiết bị được hỗ trợ: Trình ghi tương thích với liên kết Hioki LR8410), phiên bản 2.0 trở lên)

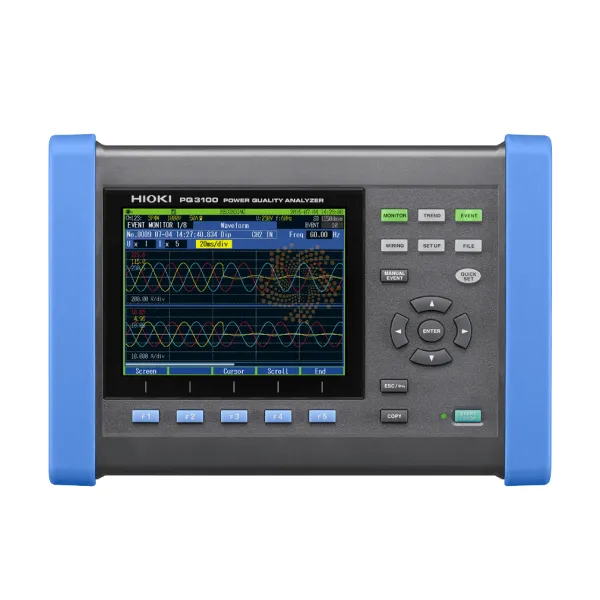

Hiển thị: Màn hình màu TFT 6.5 inch (640 × 480 điểm)
Nguồn cấp: Bộ đổi nguồn AC Z1002 (100 V đến 240 V AC, 50/60 Hz, dòng điện định mức 1.7 A), bộ pin Z1003 (Sử dụng liên tục: 8 giờ, thời gian sạc: tối đa 5 giờ 30 m với bộ đổi nguồn AC)
Kích thước: 300 mm (11.81 in) R × 211 mm (8.31 in) C × 68 mm (2.68 in) S
Khối lượng: 2.5 kg (88.2 oz) (bao gồm cả bộ pin)

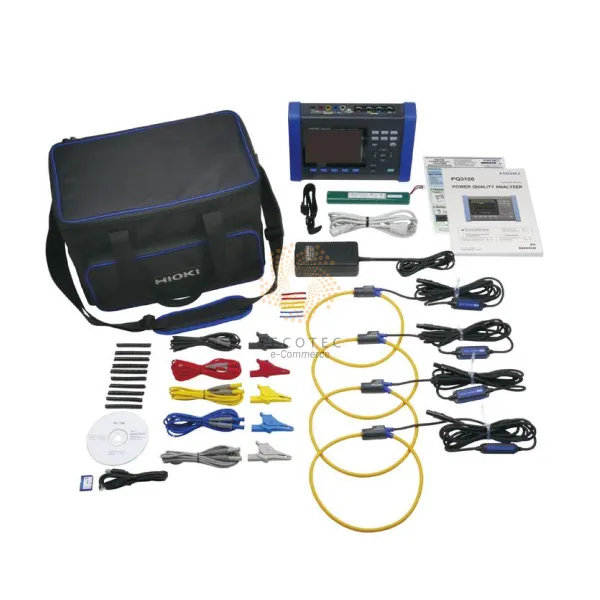

Bao gồm: Máy chính, cảm biến 6000 A × 4 và các tùy chọn khác
Phụ kiện: Hướng dẫn sử dụng × 1, hướng dẫn đo × 1, bộ dây điện áp L1000-05 × 1 (Đỏ/vàng/xanh/xám/đen, kẹp cá sấu × 5, ống xoắn × 5), kẹp màu (để xác định màu cảm biến kẹp) × 1 bộ, ống xoắn × 5, bộ đổi nguồn AC Z1002 × 1, dây đeo × 1, cáp USB (chiều dài 1 m 3.28 ft) × 1, bộ pin Z1003 × 1, PQ ONE (phần mềm, CD) × 1
