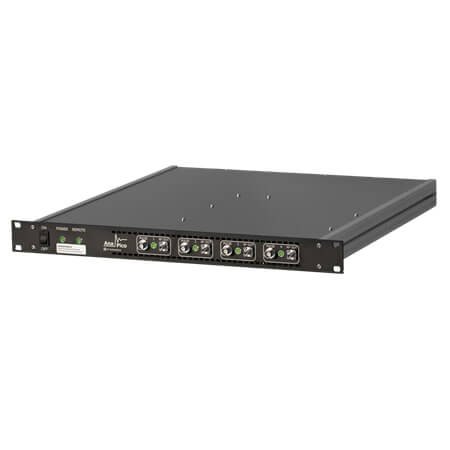

Bộ tổng hợp tần số đa kênh 20 GHz APUASYN20-X

Liên hệ

APUASYN20-X là phiên bản đa kênh của một nguồn tín hiệu nhỏ gọn và nhanh lên tới 20 GHz. Thiết bị kết hợp tốc độ chuyển mạch nhanh với chất lượng tín hiệu và nhiễu pha tốt.
APUASYN20-X có thiết kế mô đun rack 1U 19″ tiêu chuẩn, cấu hình một hoặc đa kênh (1, 2, 3 hoặc 4 kênh) tuỳ vào yêu cầu của khách hàng.
Các kênh này có thể được lập trình độc lập về tần số, pha, công suất và nhất quán pha (phase coherence).
APUASYN20-X làm việc với bộ tham chiếu nội OCXO ổn định cao và sử dụng mô hình nhất quán pha để giữ độ tương quan pha giữa các đầu ra không đổi.
APUASYN20 có sẵn tùy chọn quét và chuyển mạch rất nhanh. Việc lập trình và chuyển đổi tạm thời có thể hoàn tất trong vòng chưa đầy 5 micro giây trên toàn bộ phạm vi có thể cài đặt của thiết bị.
APUASYN20 có thể được lập trình điều khiển theo cú pháp SCPI tiêu chuẩn sử dụng giao diện USB hoặc Gb Ethernet. Ngoài ra, có sẵn một cổng chuyển mạch nhanh (FCP) để đồng bộ hóa và kích hoạt theo tần số, biên độ và pha “thời gian thực”.

Dải tần số: 8, 100 kHz đến 20 GHz
Độ phân giải tần số: 0,01 Hz
Độ phân giải pha: 0,1 độ
Tốc độ chuyển mạch: 200 μs
Nhiễu pha SSB tại 1 GHz, lệch 1 kHz từ sóng mang: -120 dBc/Hz
Mức công suất đầu ra: từ 0 đến +18 dBm
Độ phân giải công suất: 0,5 dB
Độ không đảm bảo mức công suất: ±1,5 dB
Hệ số VSWR: 1,7
Độ sạch phổ:
+ Mức hài đầu ra: -20 dBc (Pout = +10 dBm)
+ Mức hài phụ (subharmonic): -80 dBc (f < 10 GHz)
+ Tạp nhiễu không hài: -65 dBc (độ lệch > 10 kHz)
Điều chế xung:
+ Tỷ số On/Off: 60 dB
+ Tần số lặp: DC đến 10 MHz
+ Độ rộng sườn lên/ sườn xuống: 9 ns
+ Độ rộng xung: 30 ns đến 20 s
Tính năng quét tần số/ quét theo danh sách
Tần số đầu ra tham chiếu: 100 MHz
