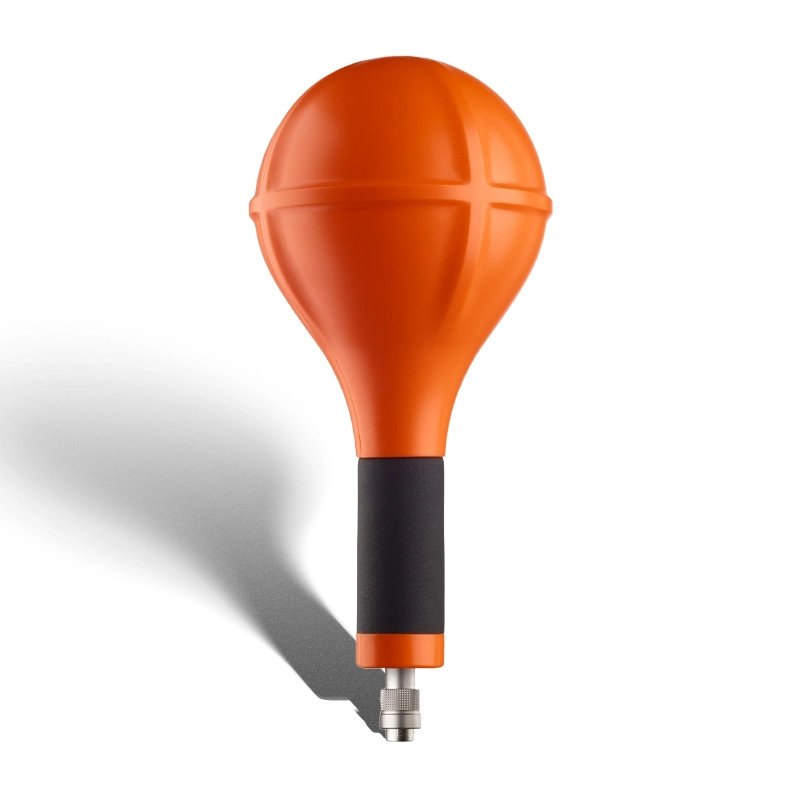

Đầu dò đẳng hướng đo điện từ trường 1 Hz – 400 kHz Wavecontrol WP400c - Ảnh 2

Đầu dò đẳng hướng đo điện từ trường 1 Hz – 400 kHz Wavecontrol WP400c

Liên hệ

Mô tả
Thông số kỹ thuật

Đo điện trường và từ trường
Đo đẳng hướng và giá trị RMS thực
Trọng số đầu dò phụ thuộc vào giới hạn đã chọn
Các phép đo tuân theo tiêu chuẩn IEC 62110 và IEC 61786

Loại cảm biến: Điện cực đẳng hướng được cấp bằng sáng chế
Dải tần số: 1 Hz – 400 kHz
Chế độ cường độ trường:
- Dải đo:
  - Điện trường: 1 V/m đến 100 kV/m
  - Từ trường: 50 nT - 30 mT @ 50 Hz và 50 nT - 1.5 mT (820 Hz - 40 kHz)
- Hiển thị đồ họa: Giá trị RMS, Giá trị trục, Trung bình, Tối đa, Tối thiểu, Đỉnh, Biểu đồ thời gian RMS
- Giá trị cao nhất: thời gian thực kỹ thuật số
- Độ phân giải:
  - Điện trường: < 0,4 mV/m trên 8 Hz
  - Từ trường: < 0.1 nT (tại 50 Hz) và < 0.05 nT trê 100 Hz
- Độ ồn:
  - Điện trường: < 1 V/m (10 Hz - 400 kHz)
  - Từ trường: < 50 nT (10 Hz – 400 kHz)
Chế độ phương pháp đỉnh có trọng số
- Dải đo (điện trường và từ trường): 200% (tối thiểu)
- Hiển thị đồ họa: ĐỈNH (%), GIÁ TRỊ TRỤC (%), TRUNG BÌNH (%), TỐI ĐA (%), TỐI THIỂU (%), RMS (%), Biểu đồ thời gian
- Tiêu chuẩn/Giới hạn: Chỉ thị EU 2013/35/EU, IEEE (trừ các mục bị hạn chế và điều kiện ràng buộc), ICNIRP, BGV B11, GB 8702-2014.
Chế độ FFT:
- Dải đo:
  - Điện trường: 4 mV/m – 100 kV/m
  - Từ trường: 0.5 nT - 30 mT @ 50 Hz 0.5 nT - 1.5 mT (820 Hz - 40 kHz)
- Hiển thị đồ họa: Phân tích tần số, tổng trường và trục
- Độ phân giải: 400 Hz (1 Hz) - 4 kHz (10 Hz) - 40 kHz (100 Hz) - 400 kHz (1 kHz)
- Độ ồn:
  - Điện trường: < 4 mV/m
  - Từ trường: < 0.5 nT
- FFT: FFT 1024 điểm
Thông số chung:
- Độ đẳng hướng
  - Điện trường: ± 5 %
  - Từ trường: ± 4 %
- Sai số:
  - Điện trường: 8 % (0.67 dB)
  - Từ trường: 7.2 % (0.60 dB)
- Độ lệch nhiệt độ (tại 50/60 Hz):
  - Điện trường: - 0.005 dB/°C (- 15 °C đến 40 °C)
  - Từ trường: - 0.003 dB/°C (- 15 °C đến 25 °C) và + 0.003 dB/°C (25 °C đến 40 °C)
- Quá tải:
  - Điện trường: > 200 kV/m
  - Từ trường: > 2000 mT lên đến 60 Hz
- Độ tuyến tính: ± 1 % (thông thường) / ± 2 % (tối đa)
- Khối lượng: 220 g
- Kích thước đầu dò: 280 mm x 128 mm Ø
