Dụng cụ đo lỗ Mitutoyo

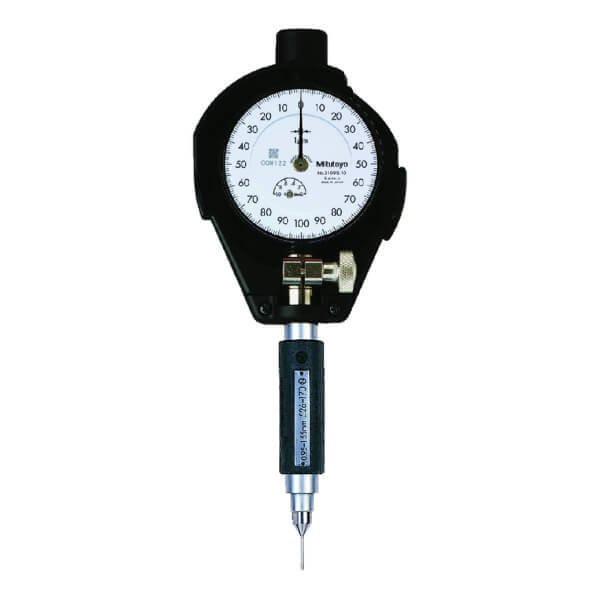

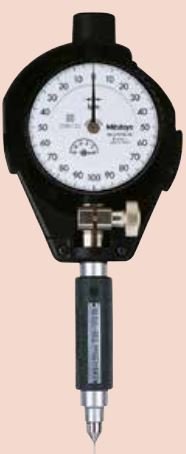

Dòng sản phẩm 526 – Cho lỗ cực nhỏ
Loại dụng cụ đo lỗ này đo đường kính của những lỗ nhỏ. Độ dịch chuyển hướng tâm của đầu bi được chuyển thành độ dịch dọc trục của cần đo và hiển thị trên màn đồng hồ
TÍNH NĂNG
- Đế gá tùy chọn (215-120-10) dành cho phép đo hiệu quả của nhều lỗ nhỏ
THÔNG SỐ KỸ THUẬT
Hệ mét
Chân đồng hồ ø 8mm
| Dải đo | Mã đặt hàng Không bao gồm đồng hồ so cơ khí | Mã đặt hàng Với 2046SB Độ phân giải 0.01mm | Mã đặt hàng Với 2109SB-10 Độ phân giải 0.001mm | Số lượng đe | Số lượng kim đo | Đầu dò đo sâu (D) | Dưỡng đo trục |
|---|---|---|---|---|---|---|---|
| 0.95-1.55mm | 526-170-10 | 526-173-10 | 526-172-10 | 5 | 1 | 11.5mm | – |
| 0.95-1.55mm | 526-170-11 | 526-173-11 | 526-172-11 | 5 | 1 | 11.5mm | 5 |
| 1.5-3.95mm | 526-160-10 | 526-163-10 | 526-162-10 | 9 | 2 | 17.5,22.5mm | – |
| 1.5-3.95mm | 526-160-11 | 526-163-11 | 526-162-11 | 9 | 2 | 17.5,22.5mm | 9 |
| 3.7-7.3mm | 526-150-10 | 526-153-10 | 526-152-10 | 7 | 1 | 32mm | – |
| 3.7-7.3mm | 526-150-11 | 526-153-11 | 526-152-11 | 7 | 1 | 32mm | 7 |
| 7 – 10mm | 526-101 | 526-126 | 526-124 | 6 | 1 | 56mm | |
| 10 – 18mm | 526-102 | 526-127 | 526-125 | 8 | 1 | 62mm |
Inch
Đường kính chân đồng hồ .375 “
| Dải đo | Mã đặt hàng Không bao gồm đồng hồ so cơ khí | Mã đặt hàng Với 2922SB Độ phân giải .0005″ | Mã đặt hàng Với 2923SB-10 Độ phân giải.0001″ | Số lượng đe | Số lượng kim đo | Đầu dò đo sâu (D) | Dưỡng đo trục |
|---|---|---|---|---|---|---|---|
| .037-.061 “ | 526-175-10 | – | 526-176-10 | 5 | 1 | .453 “ | – |
| .037-.061 “ | 526-175-11 | – | 526-176-11 | 5 | 1 | .453 “ | 5 |
| .059-.156 “ | 526-165-10 | – | 526-166-10 | 9 | 2 | .689,.886 “ | – |
| .059-.156 “ | 526-165-11 | – | 526-166-11 | 9 | 2 | .689,.886 “ | 9 |
| .146-.287 “ | 526-155-10 | – | 526-156-10 | 7 | 1 | 1.26 “ | – |
| .146-.287 “ | 526-155-11 | – | 526-156-11 | 7 | 1 | 1.26 “ | 7 |
| .3 – .4 “ | 526-103 | 526-119 | 526-122 | 6 | 1 | 2.2 “ | |
| .4 – .7 “ | 526-104 | 526-120 | 526-123 | 8 | 1 | 2.4 “ |

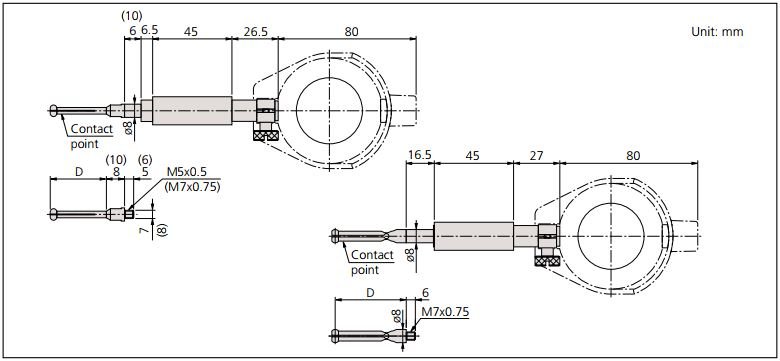

KÍCH THƯỚC

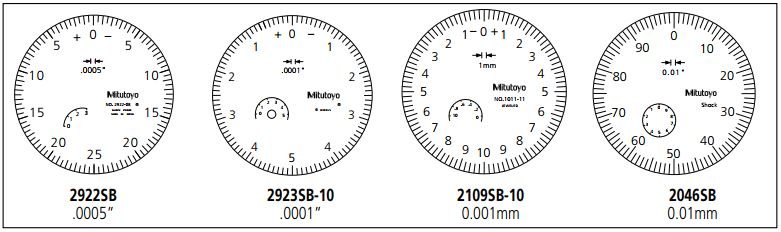

MẶT ĐỒNG HỒ
526-172
Thông số kỹ thuật
- Độ chính xác:4µm / .00016 “
- Độ ổn định:2µm / .00008 “
- Độ phân giải:0.01mm, 0.001mm, .0005 ” or .00001 “
Đầu tiếp xúc
Phụ kiện tùy chọn
- 215-120-10:Đế gá đồng hồ đo lỗ
- – – – – :Dưỡng đo trục
