Đồng hồ đo lỗ cho lỗ kín Peacock CG Series CG-6

Đồng hồ đo lỗ cho lỗ kín Peacock CG Series CG-6 - Ảnh 2

Đồng hồ đo lỗ cho lỗ kín Peacock CG Series CG-6

27.407.000 ₫

SKU: CG-6 Danh mục: Thiết bị đo cơ khí chính xác, Thước đo lỗ Thẻ: CG-6 Peacock, Peacock Thương hiệu: Peacock

Mô tả

Đồng hồ đo lỗ cho lỗ kín Peacock CG Series

Không nên sử dụng loại đồng hồ đo lỗ dòng CC cho các loại lỗ cụt (tham khảo hình bên dưới).
Trong trường hợp này, dòng CG với đế thiết kế đế riêng sẽ phù hợp cho ứng dụng này.

Dải đo rộng………………..5μm hoặc nhỏ hơn
Sai số…………………………….2μm Hoặc nhỏ hơn
Độ chính xác lặp lại……2μm hoặc nhỏ hơn
Dải đo 0.5 mm (CG-01)
Dải đo 1.2 mm (CG-1 to CG-6)

CG-01

Dải đo:
10~18mm

Loại cho lỗ kín

CG-01: Độ đo sâu là 5 mm trong trường hợp đo từ 10 đến 11 mm Từ 12 đến 18 mm, độ đo sâu là 3mm.

CG-1

Dải đo:
18~35mm

CG-3

Dải đo:
50~100mm

Thông số kỹ thuật

Mã sản phẩm	Dải đo (mm)	Length below grip (mm)	Số lượng đầu dò (mm)	Độ dày vòng đệm (mm)
CG-01	10~ 18	100	Khoảng 1 mm x 9	0.5 mm mỗi cái
CG-1	18~ 35	150	Khoảng 2 mm x 9	0.5, 1 mm mỗi cái
CG-2	35~ 60	150	Khoảng 5 mm x 6	0.5,1,2,3 mm mỗi cái
CG-3	50~100	150	Khoảng 5 mm x 11	0.5,1,2,3 mm mỗi cái
CG-3C	50~150	150	Khoảng 5 mm x 11	0.5,1,2,3 mm mỗi cái
CG-4	100~160	250	Khoảng 10 mm x 7	1,2,3,4 mm mỗi cái
CG-5	160~250	250	Khoảng 10 mm x 10	1,2,3,4 mm mỗi cái
CG-6	250~400	400	Khoảng 10 mm x 16	1,2,3,4 mm mỗi cái

※Dồng hồ so không có sẵn và được cung cấp theo yêu cầu. Đồng hồ so tương thích là 17Z, 57B (0.01mm) và 15Z, 5F (0.001mm).
※ CG-3C có bao gồm ống nối loại 50 mm
※ Thông thường, đó là khoảng từ vị trí gốc, vị trí mà cần đẩy tăng 0.1mm đến vị trí nó tăng lên 1.2mm.

Ví dụ ứng dụng

CG-4

Dải đo:
100~160mm

Danh sách chiều dài chuôi (cung cấp theo yêu cầu)

	L=50 (mm)	L=100 (mm)	L=150 (mm)	L=200 (mm)	L=250 (mm)	L=300 (mm)	L=400 (mm)	L=500 (mm)	L=600 (mm)	L=700 (mm)	L=800 (mm)	L=900 (mm)	L=1000 (mm)
CG-01	●	tiêu chuẩn	●	●	●	●
CG-1	●	●	tiêu chuẩn	●	●	●	●	●
CG-2	●	●	tiêu chuẩn	●	●	●	●	●	●	●	●	●	●
CG-3	●	●	tiêu chuẩn	●	●	●	●	●	●	●	●	●	●
CG-3C	●	●	tiêu chuẩn	●	●	●	●	●	●	●	●	●	●
CG-4	●	●	●	●	tiêu chuẩn	●	●	●	●	●	●	●	●
CG-5	●	●	●	●	tiêu chuẩn	●	●	●	●	●	●	●	●
CG-6	●	●	●	●	●	●	tiêu chuẩn	●	●	●	●	●	●

Kích thước của đầu dò và vòng đệm

Đầu dò CC-1

Mã sản phẩm	Kích thước (mm)	L(mm)
Đầu dò CC-1	18	2
	20	4
	22	6
	24	8
	26	10
	28	12
	30	14
	32	16
	34	18

Đầu dò CC-2

Mã sản phẩm	Kích thước (mm)	L(mm)
Đầu dò CC-2	35	5
	40	10
	45	15
	50	20
	55	25
	60	30

Đầu dò CC-3・3C

Mã sản phẩm	Kích thước (mm)	L(mm)
Đầu dò CC-3・3C	50	5
	55	10
	60	15
	65	20
	70	25
	75	30
	80	35
	85	40
	90	45
	95	50
	100	55

Đầu dò CC-4

Mã sản phẩm	Kích thước (mm)	L(mm)
Đầu dò CC-4	100	10
	110	20
	120	30
	130	40
	140	50
	150	60
	160	70

Đầu dò CC-5

Mã sản phẩm	Kích thước (mm)	L(mm)
Đầu dò CC-5	160	10
	170	20
	180	30
	190	40
	200	50
	210	60
	220	70
	230	80
	240	90
	250	100

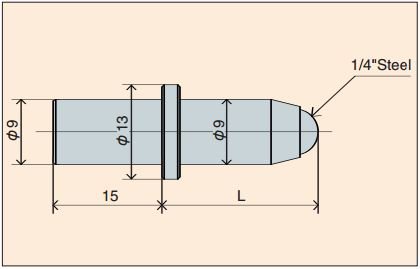

Đầu dò CC-6

Mã sản phẩm	Kích thước (mm)	L(mm)
Đầu dò CC-6	250	10
	260	20
	270	30
	280	40
	290	50
	300	60
	310	70
	320	80
	330	90
	340	100
	350	110
	360	120
	370	130
	380	140
	390	150
	400	160

Vòng đệm CC-1～6

Mã sản phẩm	T(mm)	A(mm)	B(mm)
CC-1	0.5,1	4.1	7
CC-2	1,2,3	5.1	8
CC-3・3C	1,2,3	5.1	8
CC-4	1,2,3,4	6.1	10
CC-5	1,2,3,4	6.1	10
CC-6	1,2,3,4	9.1	13
