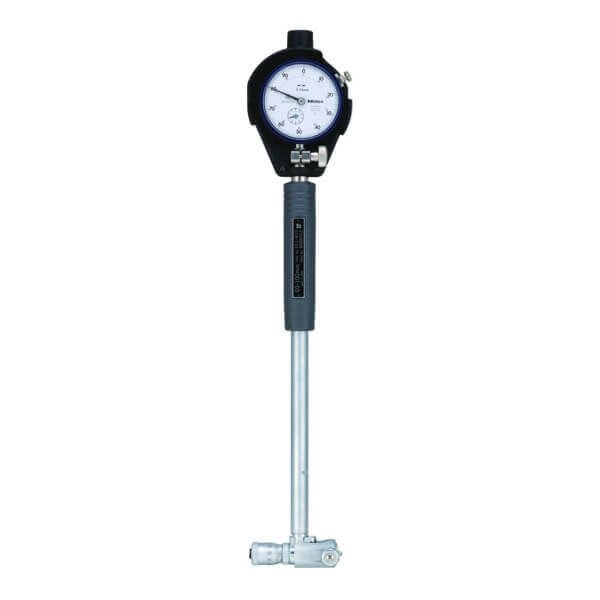

Đồng hồ đo lỗ có đầu chỉnh tinh Mitutoyo Series 511-814

Đồng hồ đo lỗ có đầu chỉnh tinh Mitutoyo Series 511-814 - Ảnh 2

Đồng hồ đo lỗ có đầu chỉnh tinh Mitutoyo Series 511-814 - Ảnh 3

Đồng hồ đo lỗ có đầu chỉnh tinh Mitutoyo Series 511-814 - Ảnh 4

Đồng hồ đo lỗ có đầu chỉnh tinh Mitutoyo Series 511-814

Liên hệ

SKU: 511-814 Danh mục: Thiết bị đo cơ khí chính xác, Thước đo lỗ Thẻ: 511-814 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

Dụng cụ đo lỗ Mitutoyo

SERIES 511 – có đầu chỉnh tinh

TÍNH NĂNG

Đe có thể hoán đổi được gắn vào đầu chỉnh tinh để đảm bảo thiết lập kích thước chính xác
Dải đo lớn khi sử dụng thêm đe phụ
Đầu bi tiếp xúc được phủ cacbua cho độ bền cao
Thanh kéo dài tùy chọn có thể được thêm vào để đo lỗ sâu
Các vòng cài đặt tùy chọn cung cấp phương pháp tốt nhất để cài đặt đồng hồị đo bằng không.

THÔNG SỐ KỸ THUẬT

Inch

Chân đồng hồ ø 3/8 “

Dải đo	Mã đặt hàng Không bao gồm đồng hồ so	Mã đặt hàng Với 2922SB Độ phân giải .0005″	Mã đặt hàng Với 2923SB-10 Độ phân giải .0001″	Mic Head Travel	Đe phụ
2.4 – 4.0 “	511-833*	511-843	511-853	.4 “	.4 “, .8 “
4.0 – 6.4 “	511-834*	511-844	511-854	.5 “	.4 “, .8 “,.8 “
6.0 – 10″	511-835*	511-845	511-855	.5 “	.4 “, .8 “, .8 “, 2 “
10 – 16 “	511-836*	511-846	511-856	1 “	1 “, 2 “, 2 “
16 – 24 “	511-837*	511-847	511-857	2 “	2 “, 4 “
24 – 32 “	511-838*	511-848	511-858	2 “	2 “, 4 “

* Không bao gồm lớp phủ bảo vệ cho đồng hồ so ( 21DZA000 )

Hệ mét

Chân đồng hồ ø 8mm

Dải đo	Mã đặt hàng Không bao gồm đồng hồ so	Mã đặt hàng Với 2046SB Độ phân giải 0.01mm	Mã đặt hàng Với 2109SB-10 Độ phân giải 0.001mm	Mic Head Travel	Đe phụ
60 – 100mm	511-803*	511-813	511-823	10mm	10mm, 20mm
100 – 160mm	511-804*	511-814	511-824	13mm	10mm, 20mm, 20mm
150 – 250mm	511-805*	511-815	511-825	13mm	10mm, 20mm, 20mm, 50mm
250 – 400mm	511-806*	511-816	511-826	25mm	25mm, 50mm, 50mm
400 – 600mm	511-807*	511-817	511-827	50mm	50mm, 100mm
600 – 800mm	511-808*	511-818	511-828	50mm	50mm,100mm

* Không bao gồm lớp phủ bảo vệ cho đồng hồ so ( 21DZA000 )

Phụ kiện tùy chọn

Thanh mở rộng

Dải đo	Chiều dài thanh kéo dài					Đường kính thanh truyền	Cờ lê
Dải đo	4.92” 125mm	9.84” 250mm	19.69” 500mm	29.53” 750mm	39.37” 1000mm	Đường kính thanh truyền	Cờ lê
2.4-6.4 “ 60 – 160mm	953552	953553	953554	953555	953556	.47 “ 12mm	212556
6.0 – 32.0 “ 150-800mm	953557	952361	953558	953559	953560	.59 “ 15mm	212556

Ghi chú: Không tương thích cho dòng sản phẩm 511-2XX

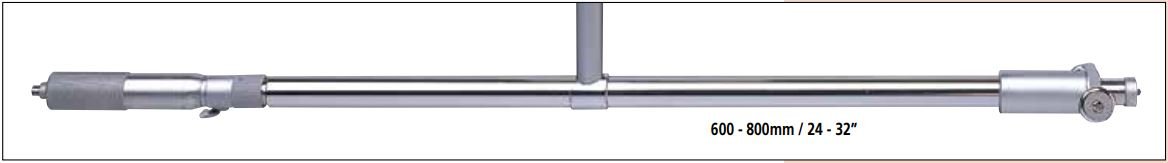

Đầu tiếp xúc

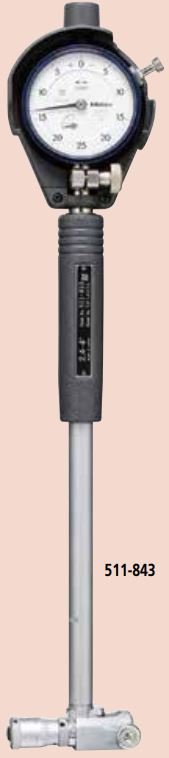

Dụng cụ đo lỗ Mitutoyo

Dụng cụ đo lỗ Mitutoyo

Dụng cụ đo lỗ Mitutoyo

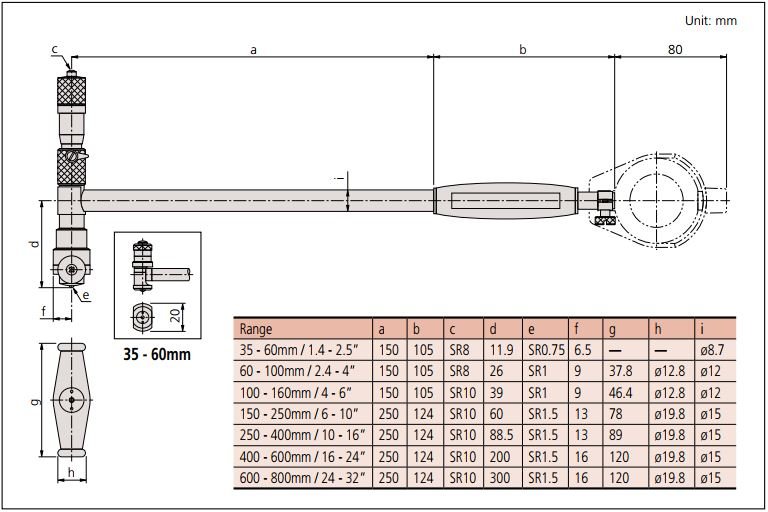

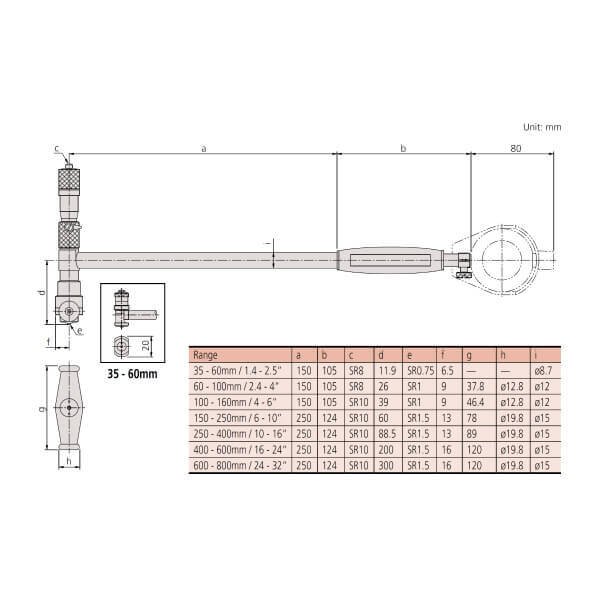

KÍCH THƯỚC

Dụng cụ đo lỗ Mitutoyo

Dụng cụ đo lỗ Mitutoyo

Thông số kỹ thuật

Độ chính xác:
2µm / .00008 “
Độ ổn định:
1µm / .00004 “
Độ phân giải:
0.01mm, 0.001mm, .0005 ” or .0001 “
