Đồng hồ đo lỗ loại tiêu chuẩn Mitutoyo Series 511-705

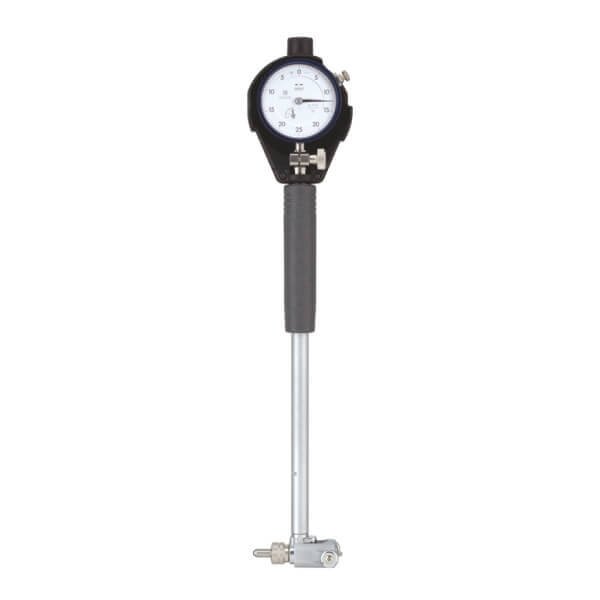

Đồng hồ đo lỗ loại tiêu chuẩn Mitutoyo Series 511-705 - Ảnh 2

Đồng hồ đo lỗ loại tiêu chuẩn Mitutoyo Series 511-705 - Ảnh 3

Đồng hồ đo lỗ loại tiêu chuẩn Mitutoyo Series 511-705 - Ảnh 4

Đồng hồ đo lỗ loại tiêu chuẩn Mitutoyo Series 511-705 - Ảnh 5

Đồng hồ đo lỗ loại tiêu chuẩn Mitutoyo Series 511-705

Liên hệ

SKU: 511-705 Danh mục: Thiết bị đo cơ khí chính xác, Thước đo lỗ Thẻ: 511-705 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

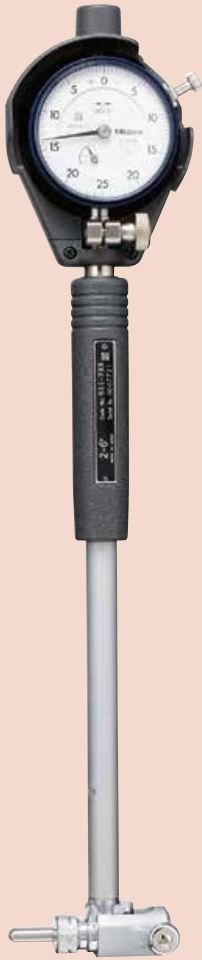

Dụng cụ đo lỗ Mitutoyo

Dòng sản phẩm 511 – Loại tiêu chuẩn

Mitutoyo cung cấp nhiều sự lựa chọn cho dụng cụ đo lỗ, tất cả đều có đe có thể hoán đổi và phụ kiện cần thiết để thực hiện phép đo đường kính trong với độ dung sai thấp

TÍNH NĂNG

Đầu tiếp xúc được phủ cacbua trở nên bền chắc hơn
Đồng hồ so cơ khí được bảo vệ tuyệt đối bằng lớp phủ rắn chắc
Thanh kéo dài tùy chọn có thể được thêm vào để đo lỗ sâu

THÔNG SỐ KỸ THUẬT

Inch

Chân đồng hồ ø 3/8 “

Dải đo	Mã đặt hàng Không bao gồm đồng hồ so	Mã đặt hàng Với 2922SB Độ phân giải .0005”	Mã đặt hàng Với 2923SB-10 Độ phân giải .0001″	Số lượng đe	Số lượng miếng chặn
.7 – 1.4 “	511-731*	511-741	511-751	9	2
1.4 -2.5 “	511-732*	511-742	511-752	6	4
2.0 – 6.0 “	511-733*	511-743	511-753	11 (2 ” đe phụ)	4
4.0 – 6.5 “	511-734*	511-744	511-754	13	4
6.5 – 10 “	511-735*	511-745	511-755	6	7
10 – 16 “	511-736*	511-746	511-756	5 (3 ” đe phụ)	7
.7 – 6 “	–	511-931	511-932	26 (2 ” đe phụ)	10

* Không bao gồm lớp phủ bảo vệ cho đồng hồ so ( 21DZA000 )

Hệ mét

Chân đồng hồ ø 8mm

Dải đo	Mã đặt hàng Không bao gồm đồng hồ so	Mã đặt hàng Với 2046SB Độ phân giải 0.01mm	Mã đặt hàng Với 2109SB-10 Độ phân giải 0.001mm	Số lượng đe	Số lượng miếng chặn
18 – 35mm	511-701*	511-711	511-721	9	2
35 – 60mm	511-702*	511-712	511-722	6	4
50 – 150mm	511-703*	511-713	511-723	11 (50mm Đe phụ)	4
100 – 160mm	511-704*	511-714	511-724	13	4
160 – 250mm	511-705*	511-715	511-725	6	7
250 – 400mm	511-706*	511-716	511-726	5 (75mm Đe phụ)	7
18 – 150mm	–	511-921 (3 chiếc một bộ)	511-922 (3 chiếc một set)	26 (50mm Đe phụ)	10

* Không bao gồm lớp phủ bảo vệ cho đồng hồ so ( 21DZA000 )

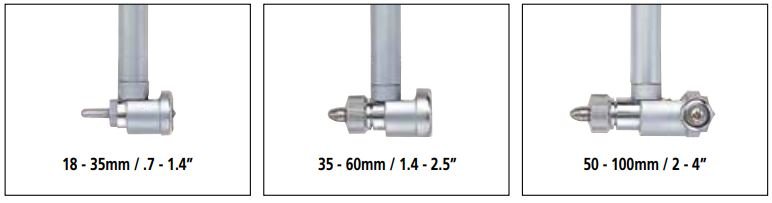

Đầu tiếp xúc

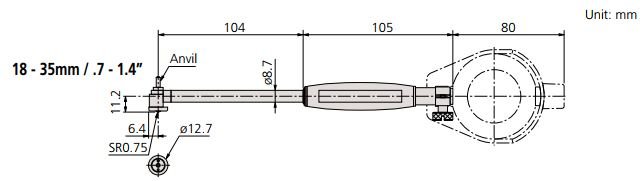

KÍCH THƯỚC

Phụ kiện tùy chọn

Thanh kéo dài

Dải đo	Chiều dài thanh kéo dài					Đường kính thanh truyền	Cờ lê
Dải đo	4.92” 125mm	9.84” 250mm	19.69” 500mm	29.53” 750mm	39.37” 1000mm	Đường kính thanh truyền	Cờ lê
.7 – 1.4” 18 – 35mm	953549	953550	953551	–	–	.34″ 8.7mm	102148
1.4 – 6.5″ 35 – 160mm	953552	953553	953554	953555	953556	.47″ 12mm	212556
6.5 – 16″ 160 – 400mm	953557	952361	953558	953559	953560	.59″ 15mm	212556
