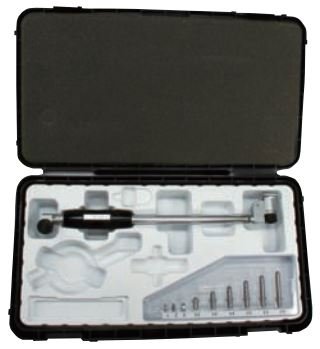

Đồng hồ đo lỗ loại tiêu chuẩn Peacock CC Series CC-3

Name: Đồng hồ đo lỗ loại tiêu chuẩn Peacock CC Series CC-3
Brand: Peacock
SKU: CC-3
Availability: InStock

3.245.000 ₫

Đồng hồ đo lỗ loại tiêu chuẩn Peacock CC Series

JIS B 7503

Núm gá đồng hồ so đơn giản và chắc chắn, tránh gây hỏng thiết bị
Đầu tiếp xúc được phủ Vonfam
Đầu bi tiêu chuẩn ở thanh truyền thay thế được làm bằng thép.
Đầu bi được nung kết bằng nhôm cứng cũng có sẵn
Cấp chính xác rộng………5μm hoặc ít hơn
Sai số………………2μm hoặc nhỏ hơn
Độ chính xác lặp lại…………2μm hoặc nhỏ hơn
Dải đo 0.5 mm (CC-02 CC-01)
Dải đo 1.2 mm (CC-1 to CC-6)

Mã sản phẩm	Dải đo (mm)	Chiều dài chuôi (mm)	Số lượng đầu dò (mm)	Độ dày vòng đệm (mm)
CC-02	6 ~ 10	50	Khoảng 0.5 mm x 9	–
CC-01	10 ~ 18	100	Khoảng 1 mm x 9	0.5mm
CC-1	18 ~ 35	150	Khoảng 2 mm x 9	0.5, 1 mm mỗi cái
CC-2	35 ~ 60	150	Khoảng 5 mm x 6	1,2,3 mm mỗi cái
CC-3	50 ~100	150	Khoảng 5 mm x 11	1,2,3 mm mỗi cái
CC-3C	50 ~150	150	Khoảng 5 mm x 11	1,2,3 mm mỗi cái
CC-4	100~160	250	Khoảng 10 mm x 7	1,2,3,4 mm mỗi cái
CC-5	160~250	250	Khoảng 10 mm x 10	1,2,3,4 mm mỗi cái
CC-6	250~400	400	Khoảng 10 mm x 16	1,2,3,4 mm mỗi cái

※Dồng hồ so không có sẵn và được cung cấp theo yêu cầu. Đồng hồ so tương thích là 17Z, 57B (0.01mm) và 15Z, 5F (0.001mm).

	L=50 (mm)	L=100 (mm)	L=200 (mm)	L=300 (mm)	L=400 (mm)	L=500 (mm)	L=600 (mm)	L=700 (mm)	L=800 (mm)	L=900 (mm)	L=1000 (mm)	L=1500 (mm)	L=2000 (mm)
CC-01	●	tiêu chuẩn	●	●	–	–	–	–	–	–	–	–	–
CC-1	CC-1S	●	●	●	●	●	–	–	–	–	–	–	–
CC-2	CC-2S	●	●	●	●	●	●	●	●	●	●	●	●
CC-3	CC-3S	●	●	●	●	●	●	●	●	●	●	●	●
CC-3C	CC-3CS	●	●	●	●	●	●	●	●	●	●	●	●
CC-4	●	●	●	●	●	●	●	●	●	●	●	●	●
CC-5	●	●	●	●	●	●	●	●	●	●	●	●	●
CC-6	●	●	●	●	tiêu chuẩn	●	●	●	●	●	●	●	●

● : Lớn hơn L=600mm cho CC-2 không thể đo được đường kính trong từ 35 đến 44mm và có thể đo được từ 45 đến 60mm.

Mã sản phẩm	A	B	C	D	E	F	G	H	I	J
CC-1	249	150	5.75	70	23	20	10	18~35	13	11.5
CC-2	251.5	150	8.5	70	23	20	10	35~60	22	17
CC-3	253	150	9	70	23	20	10	50~100	30	18
CC-3C	253	150	9	70	23	20	10	50~150	30	18
CC-4	370	250	12	85	23	25	13	100~160	50	24
CC-5	391.5	251.5	14	100	26	25	16	160~250	70	28
CC-6	540	400	14	100	26	25	16	250~400	100	28
CC-1S	150	50	5.75	70	23	20	10	18~35	13	11.5
CC-2S	151.5	50	8.5	70	23	20	10	35~60	22	17
CC-3S	152	50	9	70	23	20	10	50~100	30	18
CC-3CS	152	50	9	70	23	20	10	50~150	30	18
