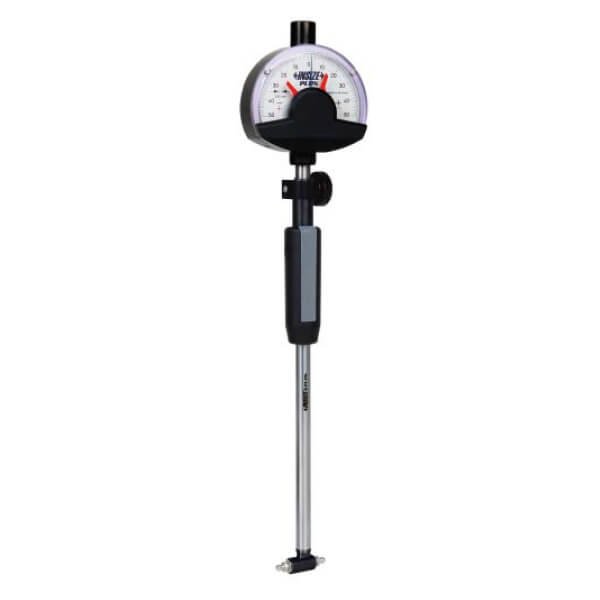

Dụng cụ đo lỗ bánh răng Insize 2428-12

47.130.000 ₫

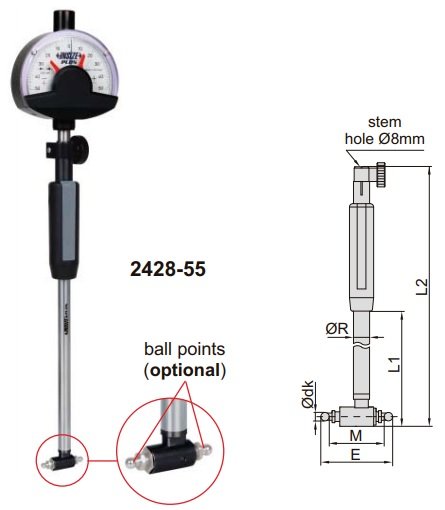

Dụng cụ đo lỗ bánh răng Insize 2428

Đầu bi Vonfram cacbua, đường kính chính xác 2µm
Phụ kiện tùy chọn:
– Đồng hồ so hoặc bộ chỉ thị so sánh
– Đầu bi
– Đầu gá ren
– Tay cầm dài (mã 7352 )

(mm)

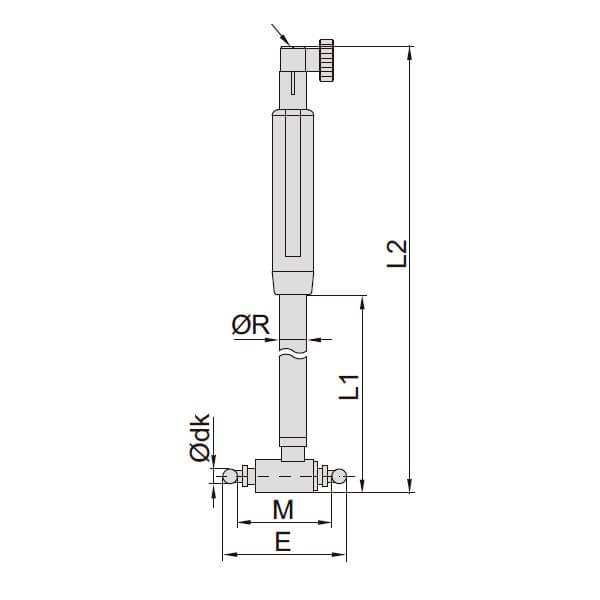

Mã	Dải đo	Độ chính xác (không có bộ chỉ thị so sánh)	Độ lặp lại (không bao gồm bộ chỉ thị so sánh)	ΦR	L1	L2	Ren cho đầu bi
2428-12	8-12mm	2μm	0,5μm	5	100	165	M1.6
2428-22	12-22mm	2μm	0,5μm	5	102	168	M1.6
2428-55	22-55mm	2μm	0,5μm	8	110	204	M2.5
2428-250	– 55-250mm	2μm	0,5μm	12	177	290	M4
2428-510	100-510mm	2μm	0,5μm	18	235	363	M4

(mm)

Đường kính đầu bi	2428-12	2428-22	2428-55	2428-250	2428-510
	đầu ren M1.6	đầu ren M1.6	đầu ren M2.5	đầu ren M4	đầu ren M4
	mã	mã	mã	mã	mã
1mm	2428-A1	2428-E1	2428-B1	2428-C1	2428-C1
1,5mm	2428-A1D5	2428-E1D5	2428-B1D5	2428-C1D5	2428-C1D5
2mm	2428-A2	2428-E2	2428-B2	2428-C2	2428-C2
2,5mm	–	2428-E2D5	2428-B2D5	2428-C2D5	2428-C2D5
3mm	–	2428-E3	2428-B3	2428-C3	2428-C3
3,5mm	–	2428-E3D5	2428-B3D5	2428-C3D5	2428-C3D5
4mm	–	2428-E4	2428-B4	2428-C4	2428-C4
4.5mm	–	–	2428-B4D5	2428-C4D5	2428-C4D5
5mm	–	–	2428-B5	2428-C5	2428-C5
5.5mm	–	–	2428-B5D5	2428-C5D5	2428-C5D5
6mm	–	–	2428-B6	2428-C6	2428-C6
6.5mm	–	–	2428-B6D5	2428-C6D5	2428-C6D5
7mm	–	–	2428-B7	2428-C7	2428-C7
7.5mm	–	–	2428-B7D5	2428-C7D5	2428-C7D5
8mm	–	–	2428-B8	2428-C8	2428-C8
8.5mm	–	–	2428-B8D5	2428-C8D5	2428-C8D5
9mm	–	–	2428-B9	2428-C9	2428-C9
9.5mm	–	–	2428-B9D5	2428-C9D5	2428-C9D5
10mm	–	–	2428-B10	2428-C10	2428-C10

Đầu gá ren (tùy chọn)

Mã	Ren	Ghi chú
2428-D1	M1.6/M2.5	Ví dụ: sử dụng 2428-E1 với 2428-D1 thay thế 2428-B1
2428-Đ2	M2.5/M4	Ví dụ: sử dụng 2428-B1 với 2428-Đ2 thay thế 2428-C1
