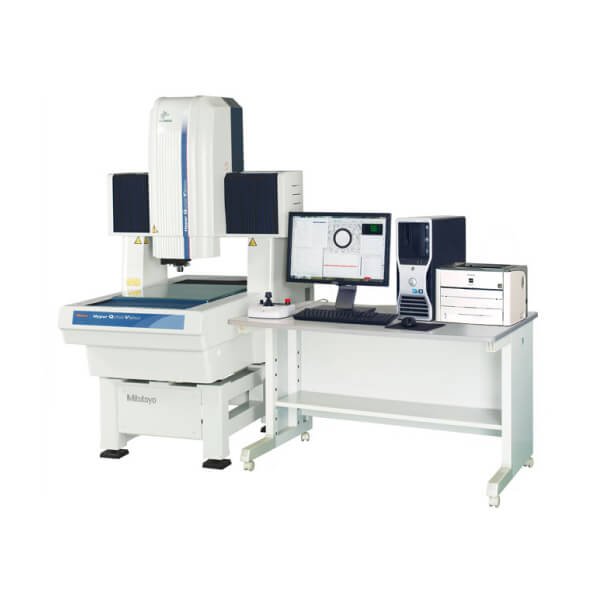

Hệ thống kính hiển vi đo lường Mitutoyo QV Hyper
Kính hiển vi đo lường CNC độ chính xác cao – Series 363
THÔNG SỐ KỸ THUẬT
| Tên | Quick Vision Hyper | |||
|---|---|---|---|---|
| Mã đặt hàng | QV Hyper 302 PRO | QV Hyper 404 PRO | QV Hyper 606 PRO | |
| QV Hyper 302 (ISO10360-7) | QV Hyper 404 (ISO10360-7) | QV Hyper 606 (ISO10360-7) | ||
| QV Hyper 302 (w/TAF) | QV Hyper 404 (w/TAF) | QV Hyper 606 (w/TAF) | ||
| Dải đo | Trục X | 11.81″ / 300mm | 15.75″ / 400mm | 23.62″ / 600mm |
| Trục Y | 7.87″ / 200mm | 15.75″ / 400mm | 25.59″ / 650mm | |
| Trục Z | 7.87″ / 200mm | 9.84″ / 250mm | 9.84″ / 250mm | |
| Độ phân giải / Đơn vị đo | 0.1µm / Bộ mã hóa tuyến tính loại phản xạ | |||
| Sử dụng thang đo độ phân giải Z Theo dõi tự động lấy nét (TAF) | 0.26 µm | |||
| Lặp lại lấy nét tự động bằng laser σ ≤ | 0.8 µm | |||
| Máy ảnh CCD | B & W | |||
| Bố trí đèn (LED) | Bề mặt | Đèn LED trắng | ||
| Đường viền | Đèn LED trắng | |||
| Đèn vòng có thể lập trình | Đèn LED trắng | |||
| Max. Tốc độ lái | Trục X/Y/Z | 200mm/s | 400 mm/s | |
| Độ chính xác đo lường | E1X,E1Y | (0.8+2L/1000)µm | ||
| E1Z | (1.5+2L/1000)µm | |||
| E2XY | (1.4+3L/1000)µm | |||
| EU,MPE (ISO10360-7:2011) | 2.5+4L/1000, 2.5+4.5L/1000** | |||
| PF2D,MPE (ISO10360-7:2011) | 1.7µm | |||
| Hệ thống thay đổi độ khuếch đại | Mức năng lượng có thể lập trình (1x, 2x, 6x) | |||
| Kích thước kính bàn soi | 15.71″ x 10.67″ (399 x 271mm) | 19.41″ x 21.69″ (493 x 551mm) | 27.44″ x 29.84″ (697 x 758mm) | |
| Trọng lượng tối đa bàn soi có thể tải | 44 lbs. (20kg) | 88 lbs. (40kg) | 110 lbs. (50kg) | |
| Kích thước của máy chính | 37.44″ x 33.82″ x 41.06″ ( 951 x 859 x 1043mm) | 55.39″ x 40.43″ x 54.37″ ( 1407 x 1027 x 1381mm) | 78.15″ x 51.54″ x 61.81″ ( 1985 x 1309 x 1570mm) | |
| Khối lượng của máy chính (Bao gồm cả đế máy) | 794 lbs. (360kg) | 1276 lbs. (579kg) | 3197 lbs. (1450kg) | |
*Độ chính xác phép đo dựa trên các điều kiện sau:
Mức năng lượng lập trình: 2x; Vật kính: 2.5x (HR or SL); L= khoảng cách giữa 2 điểm tùy ý (mm)
**Chính xác 3.5+5.5L/1000 với 20 ± 2°C, chính xác 3+6L/1000 với 18 đến 23°C
Mức năng lượng có thể lập trình (PPT)
Ba sự lựa chọn ống kính cung cấp ba mức độ phóng đại với cùng một vật kính Vật kính thay thế cho phép độ phóng đại có phạm vi rộng để hỗ trợ nhiều phép đo
Ống kính 1X x Mục tiêu 2.5X Trường xem: 2.5 x 1.88 mm
Ống kính 2X x Mục tiêu 2.5X Trường xem: 1.25 x 0.94 mm
Ống kính 6X x Mục tiêu 2.5X
Trường xem: 0.41 x 0.31 mm
Đèn vòng có thể lập trình (PRL)
Kiểm soát tốt độ xiên và hướng cung cấp ánh sáng tối ưu cho phép đo Độ xiên có thể đặt tùy ý từ 30 ° đến 80 ° Loại chiếu sáng này có hiệu quả tăng cường cho cạnh của các bề mặt nghiêng hoặc các bước rất nhỏ. Ánh sáng có thể được điều khiển độc lập theo mọi hướng, trước và sau, phải và trái Có thể mở rộng đường biên đo đạc bằng cách tạo bóng với ánh sáng từ một hướng
