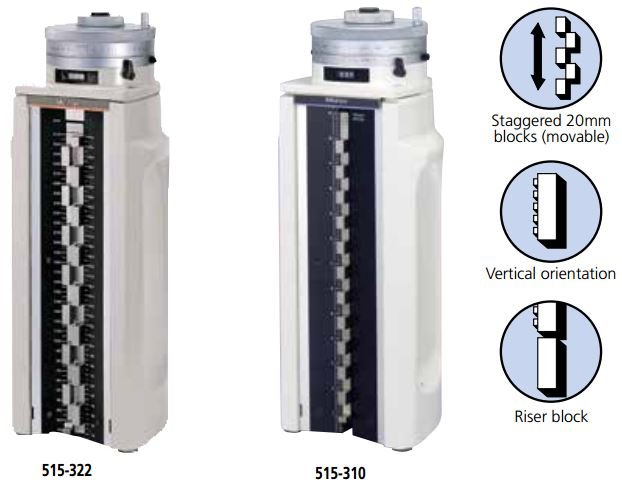

Khối chuẩn chiều cao Mitutoyo
Dòng sản phẩm 515
TÍNH NĂNG
- Các khối mẫu với sự sắp xếp theo bậc có hai mặt đo ở cùng cấp độ, một mặt hướng lên và mặt kia hướng xuống (ngoại trừ 515-310).
- Mỗi khối chuẩn chiều cao được cung cấp một khối đo cho thiết lập zero.
- Được cung cấp hộp gỗ
Thông số kỹ thuật
Hệ mét
| Dải đo (H) | Mã đặt hàng | Bước | Độ phân giải | Độ chính xác bước | Độ song song | Độ chính xác đầu chỉnh tinh | Khối lượng (kg) |
|---|---|---|---|---|---|---|---|
| 5 < H ≤ 310mm | 515-322 | 20mm (bậc) | 0.001mm | ±1.5µm | 1µm | ±1µm | 23 |
Inch
| Dải đo (H) | Mã đặt hàng | Bước | Độ phân giải | Độ chính xác bước | Độ song song | Độ chính xác đầu chỉnh tinh | Khối lượng (kg) |
|---|---|---|---|---|---|---|---|
| .2inch < H ≤ 12.2inch | 515-310 | .5inch (thẳng) | .00001inch | ±.00005inch | .00004inch | ±.00005inch | 23 |
| .2inch < H ≤ 12.2inch | 515-311 | 1inch (bậc) | .00001inch | ±.00005inch | .00004inch | ±.00005inch | 23 |
Thông số kỹ thuật
- Độ phân giải:.00001inch hoặc 0.001mm
- Độ phân giải của bộ đếm:.001inch hoặc 0.01mm
- Chiều cao:.16inch / 4mm
- Đầu chỉnh tinh
- Hành trình:1inch hoặc 20mm
- Bước.025inch/vòng quay hoặc 0.5mm/vòng quay
- Độ trễ:.00004inch hoặc 1µm
Được cung cấp Giấy chứng nhận kiểm tra
Phụ kiện tiêu chuẩn
- Khối tham chiếu:11mm cho 515-322
- Khối tham chiếu:.3inch cho 515-310, 515-311
Phụ kiện tùy chọn
- 515-112:Bộ phụ trợ cho dụng cụ đo lỗ (mm)
- 515-119:Bộ phụ trợ cho dụng cụ đo lỗ (dành cho 515-310)
- 515-121:Bộ phụ trợ cho dụng cụ đo lỗ (dành cho 515-311)
- ––––––:Khối Riser
Vạch chia
Chiều cao A
- 1. Thước đo280. mm
- 2. Tốc kế5.67 mm
- 3. Thước phụ0.000 mm
––––––––––––––––––––––
285.670 mm
