Kính hiển vi đo kiểm dụng cụ cắt Mitutoyo TM-505B/1005B 176-821A

Kính hiển vi đo kiểm dụng cụ cắt Mitutoyo TM-505B/1005B 176-821A - Ảnh 2

Kính hiển vi đo kiểm dụng cụ cắt Mitutoyo TM-505B/1005B 176-821A - Ảnh 3

Kính hiển vi đo kiểm dụng cụ cắt Mitutoyo TM-505B/1005B 176-821A

Liên hệ

SKU: 176-821A Danh mục: Kính hiển vi - Microscope, Thiết bị kiểm tra không phá hủy - NDT Thẻ: 176-821A Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

TM-505B/1005B

SERIES 176 — Kính hiển vi đo kiểm dụng cụ cắt

Mitutoyo TM Series là kính hiển vi đo dụng cụ cắt rất phù hợp để đo kích thước và góc của kim loại được gia công. Nó cũng có thể được sử dụng để kiểm tra hình dạng của vít và bánh răng bằng cách gắn một kẻ ô tùy chọn. Thân máy nhỏ gọn nên lý tưởng để sử dụng tại nơi có không gian hạn chế.

TÍNH NĂNG

Việc đo góc được thực hiện dễ dàng bằng cách xoay đĩa chia góc để căn chỉnh kẻ ô chữ thập với hình ảnh phôi.

Có thể điều chỉnh cường độ chiếu sáng.
Các phụ kiện tiêu chuẩn đi kèm tạo ra độ phóng đại tổng thể là 30X. Có thể thay đổi độ phóng đại từ 20 – 200X bằng cách sử dụng vật kính và/hoặc thị kính tùy chọn.

Kính hiển vi đo kiểm dụng cụ cắt Mitutoyo TM-505B/1005B

THÔNG SỐ KỸ THUẬT

Mã sản phẩm số		TM-505B	TM-A505B	TM-1005B	TM-A1005B
Mã đặt hàng		176-818A	176-820A	176-819A	176-821A
Vật kính		Phụ kiện tiêu chuẩn: 2X, Tùy chọn: 5X, 10X
Đầu kính hiển vi	Chiều cao tối đa của phôi	4.53″/115mm		4.21″/107mm
Thiết bị chiếu sáng	Chiếu sáng truyền qua	Điều chỉnh độ sáng vô cấp, Nguồn sáng LED trắng, Với bộ lọc màu xanh lá cây
Thiết bị chiếu sáng	Chiếu sáng bề mặt	Loại nguồn đơn xiên, Điều chỉnh độ sáng vô cấp, Nguồn sáng LED trắng
Bàn soi hành trình chéo	Dải đo	2″ x 2″/50×50mm		4″ x 2″/100×50mm Một khối đo 2 ‘/50mm tùy chọn được yêu cầu để đo toàn dải đo. Một khối CERA được khuyên dùng.)
	Kích thước bàn đế	6″ x 6 /152×152mm		9.44″ x 6″/240×152mm
	Diện tích sử dụng của bàn soi kính	3.8″ x 3.8″/96×96mm		6″ x 3.8″/154×96mm
Phương pháp đo tuyến tính		Đầu panme tùy chọn	Đầu panme có bao gồm	Đầu panme tùy chọn	Đầu panme có bao gồm
Độ phân giải		N/A	.00005″/1µm	N/A	.00005″/1µm
Dải hành trình của đầu chỉnh tinh		N/A	2″/50mm	N/A	2″/50mm

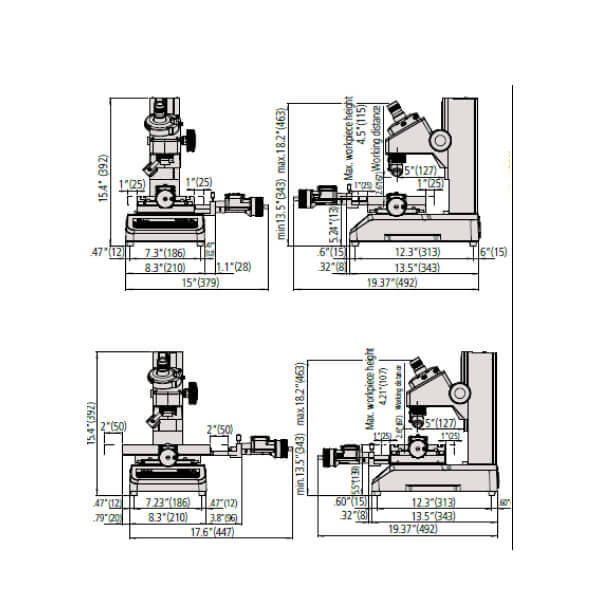

KÍCH THƯỚC

Đơn vị: inch(mm)

TM-505B

TM-1005B

Thông số kỹ thuật

Ống quang học	Ống nhòm một mắt với góc lõm 30° Đường chữ thập 90º đứt nét (176-126) Hình ảnh thẳng đứng Độ đi ốp có thể điều chỉnh
Thước đo góc thị kính	Vạch chia: 1° Phạm vi thước đo góc: 360° Vạch chia nhỏ nhất của thang phụ: 6’
Thị kính (176-116)	Độ phóng đại: 15X Trường số: 13
Vật kính (176-138)	Độ phóng đại: 2X Phạm vi làm việc: 2.638″(67mm) Khẩu độ số: 0.07
Tổng độ phóng đại	30X
Chiếu sáng truyền qua	3W LED Bộ lọc GIF ( màu xanh lá) Điều chỉnh cường độ vô cấp
Chiếu sáng phản xạ	3W LED Điều chỉnh cường độ vô cấp Vị trí có thể điều chỉnh
Nguồn cấp	120 V AC, 50/60Hz
Nguồn tiêu thị	4.2W
Khối lượng	TM-505B: Approx. 30.8 lbs. (14kg) TM-1005B: Approx. 33 lbs. (15kg)
