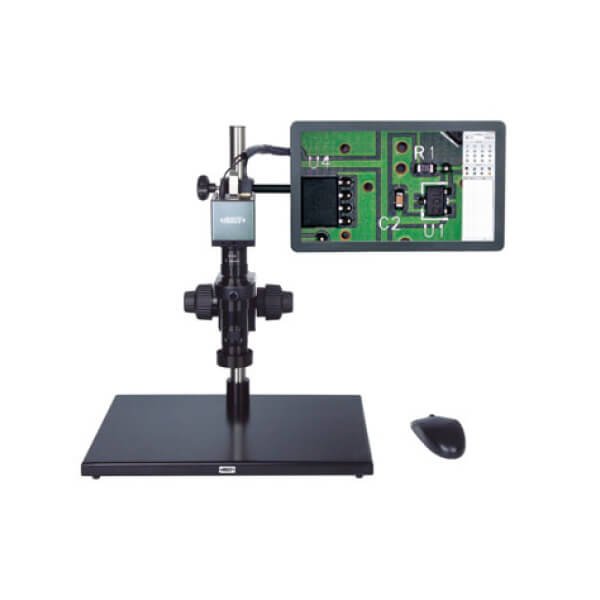

Kính hiển vi đo lường (có màn hình hiển thị) Insize
ISM-DL300 (không có đèn viền)
ISM-DL301 (có đèn viền)
- Hình ảnh có độ phân giải cao 1080P
- Tích hợp phần mềm không cần máy tính, điều khiển bằng chuột
- Chụp ảnh, lưu vào ổ đĩa USB
- Kết quả đo có thể được gửi sang Excel
- Tự động phơi sáng và cân bằng trắng
- Độ sáng, tỷ lệ tương phản, độ lợi có thể điều chỉnh
THÔNG SỐ KỸ THUẬT
| Mã đặt hàng | ISM-DL300 (không có đèn viền) | ISM-DL301** (có đèn viền) |
| Độ phóng đại | 15X~100X | |
| Cảm biến | 1/2″ CMOS | |
| Điểm ảnh | 2M | |
| Độ phân giải | 1920×1080 | |
| Tốc độ khung hình | 60fps | |
| Đầu ra | HDMI | |
| Nguồn điện | Bộ chuyển đổi dòng điện | bộ chuyển đổi dòng điện và 220V, 50/60Hz** |
| Kích thước (LxWxH) | 570x300x430mm | |
| Trọng lượng | 6.5kg | |
**Thêm ‘-U’ vào mã số khi nguồn điện là 110V, 50/60Hz
Bộ chuyển đổi máy ảnh 0.5X
(bao gồm)
đĩa hiệu chuẩn
(bao gồm)
Ống kính phụ 1X
(bao gồm)
Ổ đĩa USB 16G
(bao gồm)
máy ảnh chuyển đổi 1X
(tùy chọn)
Ống kính phụ 2X
(tùy chọn)
TRỌN BỘ BAO GỒM
| Máy chính | 1 chiếc |
| Bộ chuyển đổi máy ảnh 0.5X | 1 chiếc |
| Ống kính phụ 1X | 1 chiếc |
| Đĩa hiệu chuẩn | 1 chiếc |
| Ổ đĩa USB 16G | 1 chiếc |
| Đĩa trắng/đen | 1 chiếc |
| Chuột | 1 chiếc |
| Cáp HDMI | 1 chiếc |
| Bộ chuyển đổi dòng điện | 2 chiếc |
PHỤ KIỆN TÙY CHỌN
| Bộ chuyển đổi máy ảnh 1X | ISM-DL-CAIX |
| Ống kính phụ 2X | ISM-DL-OB2X |
| Bàn kính X-Y (hành trình: 74x60mm) | ISM-DL-STAGE |
| Bàn kim loại X-Y | ISM-DL-STAGEI |
| Đèn LED phụ trợ | ISM-DL-LED |
| Đèn chiếu sáng đồng trục | ISM-DL-COAXIAL |
| Ống kính phụ | Trang 276 |
ĐO ĐỘ CHÍNH XÁC
| Độ phóng đại ống kính | Đo độ chính xác* |
|---|---|
| 0.75X | ±8µm |
| 1X | ±7µm |
| 1.5X | ±6µm |
| 2X | ±6µm |
| 2.5X | ±6µm |
| 3X | ±5µm |
| 3.5X | ±5µm |
| 4X | ±4µm |
| 4.5X | ±4µm |
| 5X | ±4µm |
* Khi đo đường viền của phôi, vui lòng sử dụng ISM-DL301 để có độ chính xác nhất.
KHOẢNG CÁCH LẤY NÉT, ĐỘ PHÓNG ĐẠI VÀ TẦM NGẮM
| Ống kính phụ | Thông số kỹ thuật | Bộ chuyển đổi máy ảnh | |
| 0.5X (bao gồm) | 1X (tùy chọn) | ||
| 1X (bao gồm) | Độ phóng đại | 15~100X | 30~200X |
| Khoảng cách lấy nét | 70±2mm | 70±2mm | |
| Tầm ngắm | 16×11~2.5×1.6mm | 7.8×5.3~1.2×0.8mm | |
| 2X (tùy chọn) | Độ phóng đại | 30~200X | 60~400X |
| Khoảng cách lấy nét | 29±2mm | 29±2mm | |
| Tầm ngắm | 7.8×5.3~1.2×0.8mm | 3.8×2.7~0.6×0.4mm | |
PHẦN MỀM
- Ngôn ngữ: Tiếng anh
- Xuất ra Excel
- Kiểm tra cạnh:
Loại điểm
Loại hộp
Loại click
- Phương thức đo:
đo độ dài của đoạn thẳng hoặc
khoảng cách giữa hai điểm
khoảng cách giữa hai điểm
đo góc của 1 đường thẳng so với mặt phẳng nằm ngang
đo khoảng cách
giữa hai đường thẳng song song
giữa hai đường thẳng song song
đo khoảng cách
giữa 1 điểm so với đường thẳng
giữa 1 điểm so với đường thẳng
đo bán kính, đường kính, chu vi
và diện tích hình tròn đi qua 3 điểm
và diện tích hình tròn đi qua 3 điểm
đo khoảng cách ngắn nhất
giữa một điểm so với đường tròn
giữa một điểm so với đường tròn
đo khoảng cách ngắn nhất
giữa đường thẳng với đường tròn
giữa đường thẳng với đường tròn
đo khoảng cách ngắn nhấn
giữa hia đường tròn
giữa hia đường tròn
chèn chữ
đo độ dài đường thẳng và đo khoảng cách
giữa hai điểm theo phương ngang
giữa hai điểm theo phương ngang
đo góc của một đường thẳng theo phương thẳng đứng
đo khoảng cách
giữa ba đương thẳng song song
giữa ba đương thẳng song song
đo bán kính, chiều dài
và chiều dài của hình vòng cung
và chiều dài của hình vòng cung
đo bán kính, đường kính, chu vi
và diện tích của hai vòng tròn đồng tâm
và diện tích của hai vòng tròn đồng tâm
đo khoảng cách giữa một điểm
so với tâm của đường tròn
so với tâm của đường tròn
đo khoảng cách từ đường thẳng
đến tâm của hình tròn
đến tâm của hình tròn
đo khoảng cách
tâm của hai đường tròn
tâm của hai đường tròn
đo bán kính, đường kính, chu vi
và diện tích của đường tròn đi qua hai điểm
và diện tích của đường tròn đi qua hai điểm
đo độ dài đoạn thẳng hoặc khoảng cách
giữa hai điểm theo phương thẳng đứng
giữa hai điểm theo phương thẳng đứng
đo góc của hai đường thẳng
đo khoảng cách
các đường thẳng song song
các đường thẳng song song
đo chu vi và diện tích của đa giác
đo chiều dài, chiều rộng,
chu vi và diện tích của hình chữ nhật
chu vi và diện tích của hình chữ nhật
đo khảng cách xa nhất
của một điểm so với đường tròn
của một điểm so với đường tròn
đo khoảng cách xa nhất
từ một đường thẳng đến đường tròn
từ một đường thẳng đến đường tròn
đo koảng cách xa nhất
giữa hai đường tròn
giữa hai đường tròn
đường chỉ chữ thập
