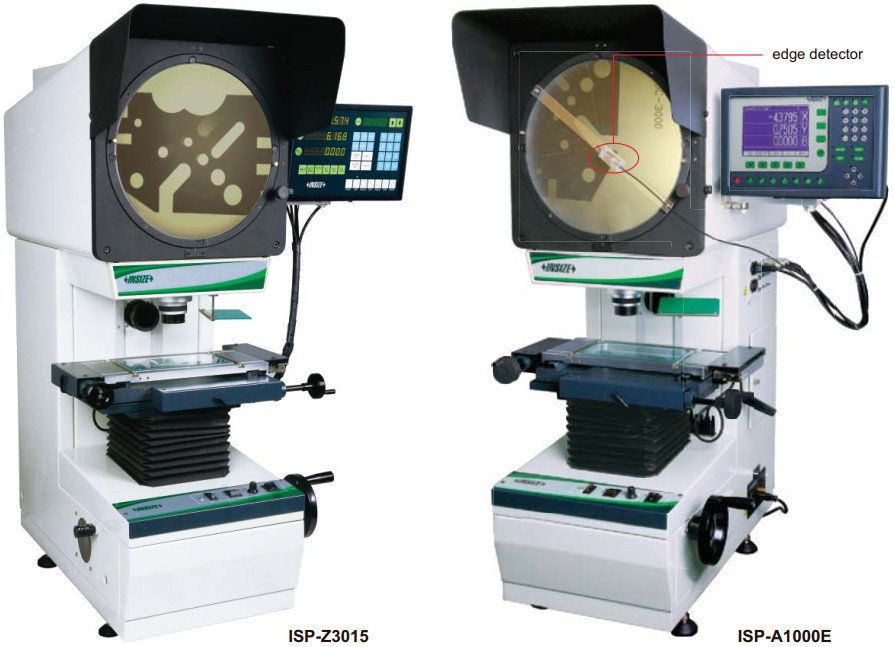

Máy chiếu biên dạng Insize

Các thông số kỹ thuật ISP-A1000E

CD
(bao gồm, chỉ dành cho
ISP-A1000E)

PHỤ KIỆN TÙY CHỌN

Ống kính

Hỗ trợ định tâm xoay

Bộ lọc màu xanh biển

Bàn máy quay
(đường kính tấm kính 100mm)

Khối V có kẹp

Mẫu thử

Biểu đồ lớp phủ (thước đo góc vạch chia 1°, bán kính 1mm)

Thước chia vạch 50mm
(kiểm tra độ phóng đại chính xác)

Máy in (chỉ dùng cho ISP-A1000E)

Giá đỡ có kẹp

Cân hiệu chuẩn 300 mm (kiểm tra
độ chính xác phóng đại cùng
với thước chia vạch 50mm hoặc
hiệu chỉnh độ chính xác của phép đo)

THÔNG SỐ KỸ THUẬT

Mã đặt hàng		ISP-Z3015		ISP-A1000E
Bộ dò cạnh		không bao gồm		bao gồm
Thấu kính	Độ phóng đại	10X (bao gồm)	20X (tùy chọn)	50X (tùy chọn)	100X (tùy chọn)
	Phạm vi quan sát	ø30mm	ø15mm	ø6mm	ø3mm
	Phạm vi hoạt động	77.7mm	44.3mm	38.4mm	25.3mm
Chiều cao phôi tối đa		90mm	90mm	90mm	90mm
Độ phóng đại chính xác		±0.08%
Hình ảnh		Hình ảnh thẳng đứng
Màn hình thước đo góc		Đường kính: ø300mm
		Phạm vi quay:: 0°~360°,độ phân giải: 1″ hoặc 0.01°
		Dòng tham chiếu: sợi chéo
Bàn soi	Kích thước bàn soi kim loại	340x152mm
	Kích thước bàn soi kính	196x96mm
	Hành trình bàn soi X-Y	dải đo: 150x50mm
		độ phân giải: 0.5µm
		độ chính xác: (4+L/25)µm L là chiều dài đo tính bằng mm
	Hành trình (trục Z)	90mm
	Khả năng chịu tải	4kg
Chiếu sáng		Đường viền chiếu sáng: Đèn Halogen 12V/50W, có thể điều chỉnh độ sáng
		Bề mặt chiếu sáng: Đèn Halogen 24V/150W

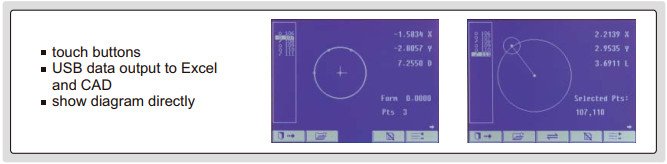

Đơn vi xử lí dữ liệu	Hiển thị	Hành trình bàn soi X-Y, Màn hình xoay
	Đầu ra	RS232C		RS232C, USB (xuất dữ liệu sang Excel và CAD)
	Chức năng	Đo tọa độ của điểm Đo tọa độ của đường Đo tọa độ trung tâm, bán kính của hình tròn với ba điểm Đo khoảng cách giữa hai đối tượng Đo góc với bốn điểm hoặc hai đường thẳng Xét góc tọa độ chuyển đổi tọa độ đặt trung điểm của tọa độ		đo tọa độ của điểm đo tọa độ của đường đo tọa độ trung tâm, bán kính của hình tròn với ba điểm đo khoảng cách giữa hai đối tượng đo góc với bốn điểm hoặc hai đường thẳng chuyển đổi tọa độ Chọn đối tượng đo tự động theo điểm chọn và hiển thị kết quả
	Chức năng đặc biệt	–		Chạy chương trình cho các phép đo hàng loạt
Nguồn điện		110/220V, 50/60HZ
Kích thước (LxWxH)		550x770x1100mm
Trọng lượng		135kg

TIÊU CHUẨN VẬN CHUYỂN

Máy chính	1 chiếc
Thấu kính 10X với gương phản chiếu một nửa theo phương thẳng đứng	1 chiếc
Biểu đồ lớp phủ	4 chiếc
Công tắc chân	1 chiếc
Nắp chống bụi	1 chiếc
USB và phần mềm (Chỉ dùng ISP-A1000E)	1 chiếc

PHỤ KIỆN TÙY CHỌN

Thấu kính 20X với gương phản chiếu một nửa và gương chiếu sáng xiên	ISP-Z3015-LENS20X
Thấu kính 50X với gương phản chiếu một nửa	ISP-Z3015-LENS50X
Thấu kính 100X với gương phản chiếu một nửa	ISP-Z3015-LENS100X
Bàn xoay	ISP-Z3015-TABLE
Biểu đồ lớp phủ	ISP-Z3015-CHART
Giá đỡ có kẹp	ISP-Z3015-HOLDER

Hỗ trợ định tâm xoay	ISP-Z3015-SUPPORT
Khôi V có kẹp	ISP-Z3015-VBLOCK
Thước chia vạch (50mm)	ISP-Z3015-SCALE50
Cân hiệu chuẩn 300mm	ISP-Z3015-RULE
Bộ lọc màu xanh nước biển	ISP-Z3015-FILTER
Mẫu thử	ISP-Z3015-DEMO
Máy in (chỉ dùng ISP-A1000E)	ISP-A1000-PRINTER
