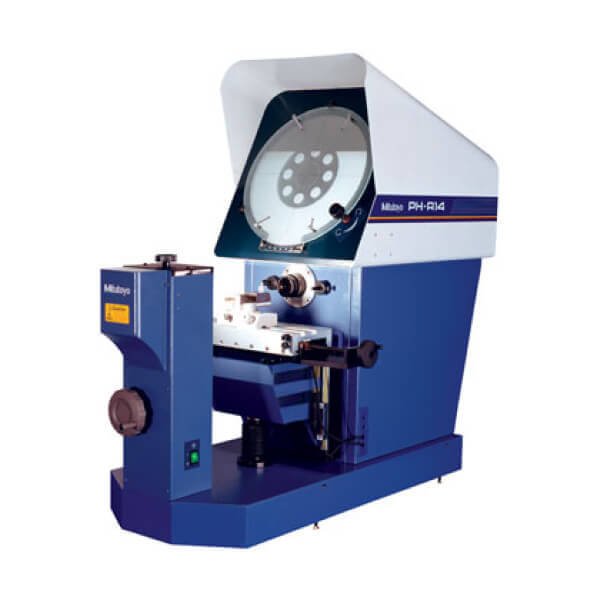

Máy chiếu biên dạng Mitutoyo PH-A14
SERIES 172
TÍNH NĂNG
- Sử dụng hệ thống quang học nằm ngang. .
- Thích hợp cho các phép đo bước ren hình ảnh bị mờ hoặc méo sẽ không được tạo ra khi phôi được đặt nghiêng.
- Hình ảnh đảo ngược trên màn hình ánh sáng ban ngày
- 14″ (356mm) Màn hình đo góc đường kính với các đường nét liền mảnh để dễ dàng căn chỉnh.
- Bàn máy có công suất lớn kết hợp thang đo tuyến tính để đo nhanh, chính xác.
PH-A14
PH-A14 với màn hình cảm ứng hiển thị phép đo hình học M2.
THÔNG SỐ KỸ THUẬT
Mã đặt hàng theo bộ
| Mã sản phẩm số | PH-A14 | |
|---|---|---|
| Mã đặt hàng | 172-810-10A* | |
| 64PKA087 PH-A14 với QM Data Arm Mount | ||
| 64PKA086A PH-A14 với KA Counter and Tray | ||
| Hình ảnh chiếu | Hình ảnh đảo ngược | |
| Màn hình đo góc | Đường kính làm việc | 14″ /356mm |
| Chất liệu màn hình | Kính mài mịn | |
| Đường tham khảo | Đường chữ thập | |
| Màn hình xoay | ±360°, nguồn cấp dữ liệu tốt và kẹp | |
| Hiển thị góc | Vạch chia cơ khí, Độ phân giải 2′ | |
| Ống kính chiếu | Phụ kiện tiêu chuẩn: 10X (172-011), Phụ kiện tùy chọn: 20X, 50X, 100X | |
| Độ chính xác phóng đại | Chiếu sáng đường viền | ±0.1% hoặc nhỏ hơn |
| Chiếu sáng bề mặt | ±0.15% hoặc nhỏ hơn | |
| Chiếu sáng đường viền | Nguồn sáng | Bóng đèn halogen (24V, 150W) |
| Hệ quang học | Hệ quang học viễn tâm | |
| Chức năng | Bộ lọc hấp thụ nhiệt, Quạt làm mát | |
| Chiếu sáng bề mặt | Nguồn sáng | Bóng đèn halogen (24V, 150W) |
| Hệ quang học | Chiếu sáng vòng sợi quang | |
| Đo dài trục XY | Hành trình của bàn đế (trục X) | 8″/203.2mm |
| Kích thước bàn đế (X, Z) | 16 x 6″/407 x 153mm | |
| Hành trình dọc (trục Y) | 4”/101.6mm | |
| Độ phân giải | .00005″/0.001mm* | |
| Đơn vị đo lường | Thang đo tuyến tính tích hợp | |
| Chiều dài tối đa của phôi | Xem (L) ở bảng dưới | |
| Khối lượng tối đa tải được phôi | 100lbs/45kg | |
| Nguồn cấp | 120V AC, 50/60Hz | |
| Khối lượng | 308lbs/140kg | |
| Trang bị tiêu chuẩn | Bộ ống kính chiếu 10x, Bàn làm việc, dây nguồn, bóng đèn halogen, cầu chì, dây nối đất, cờ lê allen | |
* Bộ đếm không bao gồm
| Bộ PH-A14 với Màn hình hiển thị hình học M2 | |
|---|---|
| Mã đặt hàng | Mô tả |
| 64PKA154A | Máy chiếu biên dạng PH-A14 với màn hình hiển thị hình học cảm ứng |
| 64PKA155A | Máy chiếu biên dạng PH-A14 với bộ phát hiện đường viền quang học và màn hình hiển thị hình học cảm ứng M2 |
| Bộ màn hình hiển thị M2 bổ sung | |
|---|---|
| Mã đặt hàng | Mô tả |
| 64PKA156A | M2 2D Bộ xử lý dữ liệu với phần mềm và phần cứng bao gồm cả máy tính bảng. Cũng bao gồm cài đặt và hiệu chuẩn trên PH-A14 hiện có của khách hàng |
| 64PKA157A | M2 2D Bộ xử lý dữ liệu với tính năng phát hiện cạnh Phần mềm và phần cứng phát hiện bao gồm cả máy tính bảng. Cũng bao gồm cài đặt và hiệu chuẩn trên PH-A14 hiện có của khách hàng |
KÍCH THƯỚC
Công suất chiếu
PH-A14
Đơn vị: mm
| Độ phóng Đại | |||||
|---|---|---|---|---|---|
| 10X | 20X | 50X | 100X | ||
| Phạm vi quan sát | 35.6 | 17.8 | 7.12 | 3.56 | |
| L | 235 | 235 | 109 | 109 | |
| W | 93 | 40 | 14.6 | 9.5 | |
| D | 130 | 116 | 31.3 | 19.2 | |
KA Counter (174-183A)
(Tham khảo trang H-7 để biết thêm chi tiết.)
64AAB149: Bộ đếm đứng
QM – Data200
2-D đơn vị xử lý dữ liệu.
264-155A: Loại giá đỡ
264-156A: Loại gắn cánh tay
(Tham khảo trang 1-25 để biết thêm chi tiết.)
332-151: Optoeye
Hệ thống phát hiện cạnh cho QM-Data 200
12AAE671: Phần đính kèm máy dò (A)
Phụ kiện tùy chọn
| 172-011: | Bộ ống kính chiếu 10X (Phụ kiện tiêu chuẩn) |
| 172-012: | Bộ ống kính chiếu 20X |
| 172-013: | Bộ ống kính 50X |
| 172-014: | Bộ ống kính chiếu 100X |
| 172-116: | Thang đo tiêu chuẩn (50mm) |
| 172-117: | Thang đo tiêu chuẩn (2″) |
| 172-118: | Thước chia vạch (200mm) |
| 172-161: | Thước chia vạch (300mm) |
| 172-119: | Thước chia vạch (8 ”) |
| 172-162: | Thước chia vạch (12 ” ) |
| 172-286: | Bộ lọc màu xanh lá |
| 512305: | Bóng đèn halogen (24V, 150W) (Phụ kiện tiêu chuẩn) |
Phụ kiện cố định
| 172-142: | Hỗ trợ định tâm |
| 172-143: | Bộ hỗ trợ ống đứng |
| 172-144: | Trục quay (Đường kính phôi tối đa: 2.4″/60mm) |
| 172-234: | Khối V có kẹp (Đường kính phôi tối đa: 2″/50mm) |
| 172-132: | Giá đỡ dọc |
| 64AAA129B: | Chân đế máy 23″W x 45″D x 20″H |
Các cấu trúc “Part View” dựa trên đồ họa
Tạo các kiểu xây dựng phổ biến, như Khoảng cách và Đường tiếp tuyến, từ trong chế độ xem phần đồ họa
Dung sai hình học
Đo các tính năng, đặt danh nghĩa, áp dụng dung sai và xem kết quả độ lệch chỉ với một vài cú nhấp chuột nhanh chóng.
Các báo cáo Tính linh hoạt đối với nội dung và định dạng báo cáo cho phép tùy chỉnh hoàn toàn định dạng dữ liệu, thông tin đầu trang và đồ họa đầu trang và chân trang.
