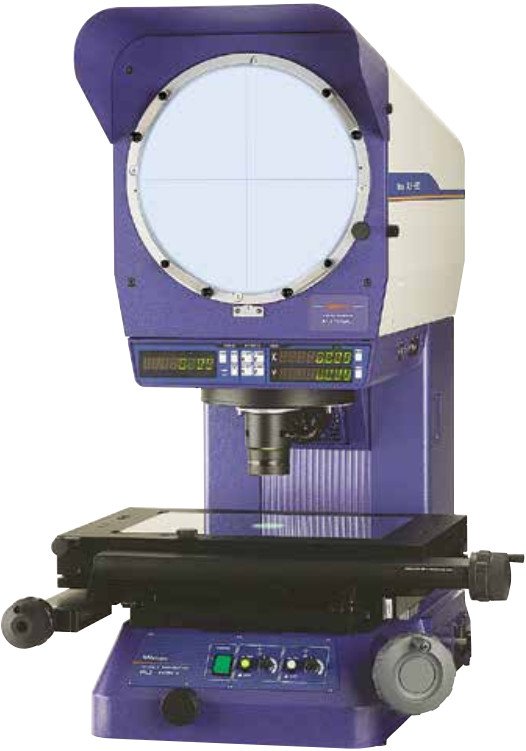

Máy chiếu biên dạng Mitutoyo PJ-H30 303-735-1A

Máy chiếu biên dạng Mitutoyo PJ-H30 303-735-1A - Ảnh 2

Máy chiếu biên dạng Mitutoyo PJ-H30 303-735-1A - Ảnh 3

Máy chiếu biên dạng Mitutoyo PJ-H30 303-735-1A

Liên hệ

SKU: 303-735-1A Danh mục: Máy đo độ nhám - biên dạng, Thiết bị đo cơ khí chính xác Thẻ: 303-735-1A Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

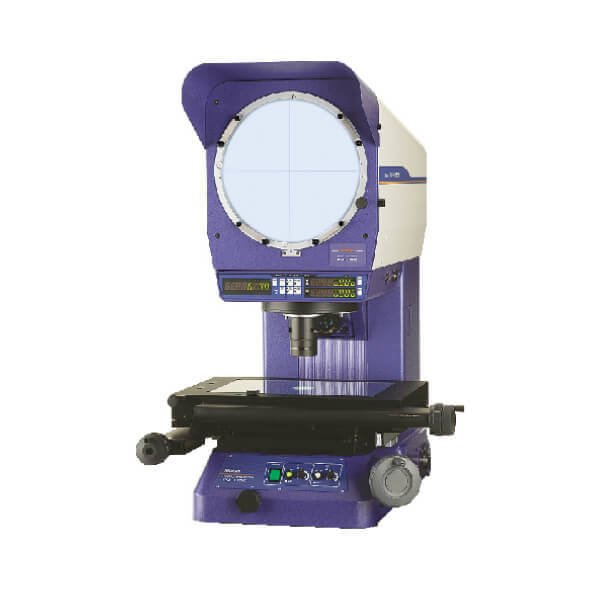

Máy chiếu biên dạng Mitutoyo PJ-H30

SERIES 303 — Máy chiếu biên dạng có độ chính xác cao

Bằng cách tách chuyển động dọc trục và ổn định bàn đo XY theo hướng thẳng đứng, độ chính xác đo cao (3 + 0,02L) µm đã đạt được trên các dòng máy chiếu PJH30 .. Lấy nét được thực hiện bằng cách tự di chuyển đầu màn hình lên và xuống bằng máy hoặc bộ phận cơ giới. Lấy nét nguồn (loại PJH30D) cung cấp hiệu suất cao hơn.

TÍNH NĂNG

Hệ thống quang học được thiết kế mới với thấu kính NA cao cung cấp hình ảnh màn hình sáng hơn và rõ ràng hơn trong quá trình chiếu sáng bề mặt..
Đầu rêvonve gắn ba ống kính bao gồm một ống kính 10X theo tiêu chuẩn. Có bốn loại ống kính chiếu (5X, 20X, 50X, 100X) có sẵn

Bề mặt chiếu sáng có thể bị thay đổi:
thẳng đứng hoặc xiên

Chiếu sáng dọc

Chiếu sáng xiên

PJ-H30A3017B
XY phạm vi chuyển động: 12×7″ / 300x170mm

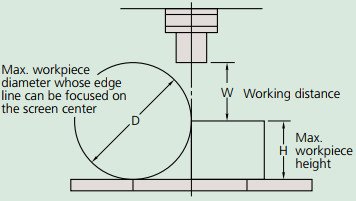

Công suất chiếu

Đơn vị: mm

	Độ phóng đại
	5X	10X	20X	50X	100X
Phạm vi quan sát	ø61.2	ø30.6	ø15.3	ø6.12	ø3.06
H	105	105	105	105	105
W	66	70.5	56.5	50	50
D	148	197	137	114	114

THÔNG SỐ KỸ THUẬT


Lấy nét thủ công	Mã sản phẩm	PJ-H30A1010B	PJ-H30A2010B	PJ-H30A2017B	PJ-H30A3017B
Lấy nét thủ công	Mã đặt hàng	303-712-1A	303-713-1A	303-714-1A	303-713-1A
Khả năng lấy nét được tích hợp OPTOEYE	Mã sản phẩm	PJ-H30D1010B	PJ-H30D2010B	PJ-H30D2017B	PJ-H30D3017B
Khả năng lấy nét được tích hợp OPTOEYE	Mã đặt hàng	303-732-1A	303-733-1A	303-734-1A	303-735-1A
Hình ảnh chiếu		Hình ảnh thẳng đứng
Màn hình đo góc	Đường kính làm việc	12″ / 306mm
	Chất liệu màn hình	Kính mài mịn
	Đường tham khảo	Đường chữ thập
	Màn hình xoay	±360°, nguồn cấp dữ liệu tốt và kẹp
	Hiển thị góc (LED)	Độ phân giải: 1 ° hoặc 0,01 ° (có thể chuyển đổi), Phạm vi: ±370°, Chức năng: Chuyển đổi hoàn toàn/tăng dần, Cài đặt về 0
Ống kính chiếu		Phụ kiện tiêu chuẩn: 10x (172 – 472), Phụ kiện tùy chọn: 2x, 5x, 20x, 50x, 100x
Gá lắp ống kính		Giá lắp được 3 ống kính
Độ phóng đại chính xác	Chiếu sáng đường viền	± 0,1% hoặc nhỏ hơn
Độ phóng đại chính xác	Chiếu sáng bề mặt	±0.15% hoặc nhỏ hơn
Chiếu sáng đường viền	Nguồn sáng	Bóng đèn halogen (24V, 150W)
	Hệ quang học	Hệ thống chiếu từ xa
	Chức năng	Điều chỉnh độ sáng, bộ lọc hấp thụ nhiệt,
Chiếu sáng bề mặt	Nguồn sáng	Bóng đèn halogen (24V, 150W)
	Hệ quang học	Chiếu sáng dọc/xiên với thấu kính có thể điều chỉnh
	Chức năng	Điều chỉnh độ sáng không bậc, Bộ lọc hấp thụ nhiệt, Quạt làm mát
	Dải đo XY	4″x 4″ 100x100mm	8″ x 4″ 200 x 100mm	8 x 6.7″ 200 x 170mm	12 x 6.7″ 300 x 170mm
	Độ phân giải	.0001″ / 0.001mm
	Đơn vị đo lường	Thang đo tuyến tính tích hợp
	Kích thước bàn đế	11.8 x 9.4″ 300 x 240mm	13.8 x 11″ 350 x 280mm	16.1 x 13.5” 410 x 342mm	20 x 13.5″ 510 x 342mm
	Diện tích bàn đế làm việc	7.1 x 5.9″ 180 x 150mm	9.8 x 5.9″ 250 x 150mm	10.6 x 9.4″ 270 x 240mm	14.6 x 9.4″ 370 x 240mm
	Chiều cao phôi tối đa	4.1″ / 105mm
	Khối lượng tối đa tải được phôi	22lbs / 10kg	22lbs / 10kg	44 lbs / 20kg	44 lbs / 20kg
Nguồn cung cấp		120V AC, 50/60Hz
Khối lượng		391lbs / 176kg	396lbs / 178kg	556lbs / 205kg	471lbs / 212k
Phụ kiện tiêu chuẩn		Bộ ống kính chiếu 10X , tấm chắn, dây nguồn,, bóng đèn halogen, cầu chì, dây tiếp đất, cờ lê allen, vỏ vinyl

KÍCH THƯỚC

Đơn vị: mm

PJ-H30A3017B

Phụ kiện tùy chọn

172-271:
Bộ ống kính chiếu 5X
172-472:
Bộ ống kính chiếu 10X (Phụ kiện tiêu chuẩn)
172-473:
Bộ ống kính chiếu 20X
172-474:
Bộ ống kính chiếu 100X
172-116:
Thang đo tiêu chuẩn(50mm)
172-117:
Thang đo tiêu chuẩn (2″)
172-118:
Thang chia vạch (200mm)
172-161:
Thang chia vạch (300mm)
172-119:
Thang chia vạch (8″)
172-162:
Thang chia vạch (12 ” )
12AAG981
Bộ lọc màu xanh lá
172-269
Đế gá máy
512305
Bóng đèn halogen (24V, 150W) (Phụ kiện tiêu chuẩn)
383876
Vỏ Vinyl (Phụ kiện tiêu chuẩn)

Phụ kiện cố định

172-198:
Bàn quay (Đường kính làm việc : 4″ / 100mm)
172-305:
Bàn quay (Đường kính làm việc: 7.2″ / 183mm)
172-306:
Bàn quay (Đường kính làm việc: 9.4″ / 240mm)
172-105:
Điểm trọng tâm hỗ trợ xoay
(Đường kính phôi tối đa.: 2.8”/70mm)
172-197:
Điểm trọng tâm hỗ trợ xoay
(Đường kính phôi tối đa: 3.1″/80mm)
172-107:
Giá đỡ có kẹp
172-378:
Khối V có kẹp
(Đường kính phôi tối đa: 1”/25mm)
172-317:
Bộ chuyển đổi C
172-304:
Bộ chuyển đổi A

Khả dụng	Dòng sản phẩm
	PJ-H30A1010B	PJ-H30A2017B
	PJ-H30D1010B	PJ-H30D2017B
	PJ-H30A2010B	PJ-H30A3017B
	PJ-H30D2010B	PJ-H30D3017B
176-198	✓**	✓****
176-305	✓**
176-306		✓****
176-107*	✓**	✓****
176-378	✓**	✓****
176-197*	✓**	✓****
176-105	✓***	✓***

*:
Có thể gắn vào bàn quay 172-198 hoặc 176-305
(172-197 chỉ có thể gắn vào 176-305).
**:
Bộ chuyển đổi C (176-317) là bắt buộc
***:
Bàn quay (172-198) là bắt buộc
****:
Bộ chuyển đổi A (176-317) là bắt buộc

QM-Data200

264-155A:
Kiểu đế gá
264-156A:
Kiểu giá đỡ cánh tay
* Cần có giá đỡ kèm theo (12AAG982). 2-D Đơn vị xử lý dữ liệu..
((Tham khảo trang 1-25 để biết thêm chi tiết.)
