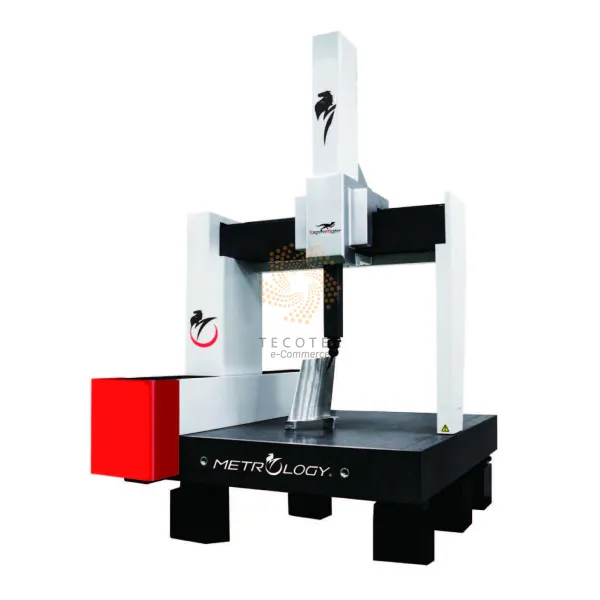

Máy đo 3D CMM CNC Metrology CMM-E122210CNC
THÔNG SỐ KỸ THUẬT
| Dải đo (XYZ) | 1200 x 2200 x 1000 mm |
| Độ phân giải | 0.0001 mm/0.00001″ |
| Độ chính xác | MPEE: 2.2+L/500µm |
| Độ lặp lại | MPEE: 3.0µm |
| Cấu tạo máy chính | 3 trục bằng đá granit theo chuẩn DIN cấp 00, cấu trúc dạng cầu |
| Hệ thống chuyển động | 3 trục với động cơ điều khiển DC hiệu suất cao USA AMETEK & JAPAN SANYO Hệ thống dây đai đồng bộ USA GATES |
| Tốc độ điều khiển | Đơn trục: Max 520 mm/giây Gia tốc: Max 1350 mm/S2 |
| Hệ thống nén | 3 trục với cấu hình điều khiển áp suất không khí FESTO Hệ thống tự làm sạch và lọc không khí nổi Japan SMC |
| Hệ thống đo | 3 trục có hệ thống thang đo băng kim loại phản xạ độ chính xác Renishaw |
| Hệ thống đầu dò (tùy chọn) | 1. Renishaw RTP20: Đầu dò điện tử kích hoạt bán tự động xoay 360° và chia độ 15° 2. Renishaw PH20MT: Đầu do điện tử kích hoạt tự động xoay 360° và chia độ vô hạn 3. Renishaw PH10T: Đầu dò điện tử kích hoạt tự động xoay 360° và chia độ 7.5° 4. Renishaw PH20: đo lường 5 trục, đầu dò điện tử kích hoạt tự động xoay 360° và chia độ vô hạn 5. Renishaw PH10M+SP25: Đầu dò điện tử quét tự động xoay 360° và chia độ 7.5° 6. Renishaw REVO: hệ thống đầu dò và đo quét 5 trục đa cảm biến 7. Phụ kiện tiêu chuẩn: bộ đầu đo/thanh nối dài/đầu bi tiêu chuẩn φ25 mm |
| Hệ thống điều khiển | Hệ thống điều khiển Renishaw UCC |
| Phần mềm đo | RATIONAL DMIS CAD: phần mềm đo lường màn hình đồ họa 3D tự động mới |
| Phần cứng | Máy tính Dual-Core 2.5G/Win 10/Màn hình LED 22″ |
| Kích thước | 2100 x 3400 x 3600 mm |
| Khối lượng | 6000 Kg |
| Tải trọng tối đa | 2200 Kg |
| Nguồn cấp khí | 0.6 – 0.8 Mpa |
| Nguồn cấp | 100-240 VAC ±10%, 50-60 HZ |
| Môi trường vận hành | – Độ ẩm tương đối: <70%RH – Nhiệt độ bảo quản: 15°C – 32°C – Nhiệt độ đo lý tưởng: 18°C – 22°C – Độ ẩm đo lý tưởng: 45% – 65%RH |
| Phụ kiện tùy chọn | – Đồ gá – Bộ đầu đo – Giá đỡ thay thế – Môđun cảm biến – Phần mền đo |
