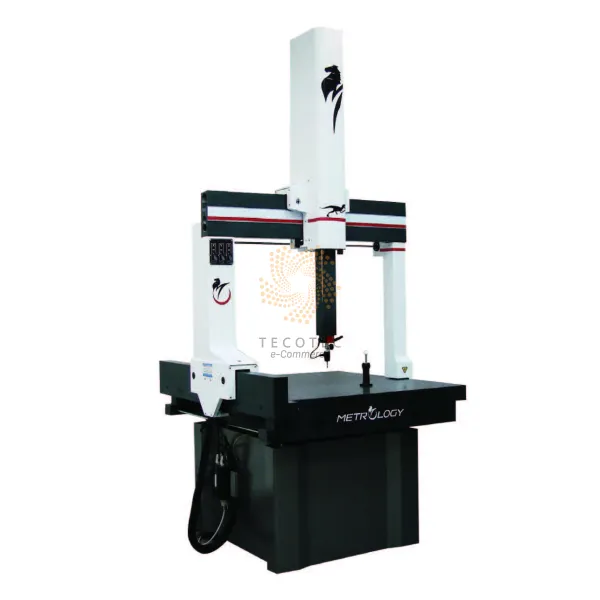

Máy đo 3D CMM thủ công Metrology CMM-564M
THÔNG SỐ KỸ THUẬT
| Dải đo (XYZ) | 500 x 600 x 400 mm |
| Độ phân giải | 0.0005 mm/0.00002″ |
| Độ chính xác | MPEE: 2.5L/300µm |
| Độ lặp lại | MPEE: 3µm |
| Cấu tạo máy chính | 3 trục bằng đá granit theo chuẩn DIN cấp 00, cấu trúc dạng cầu |
| Phương thức chuyển động | 3 trục với cấu hình điều khiển áp suất không khí FESTO Hệ thống tự làm sạch và lọc không khí nổi SMC |
| Hệ thống chuyển động | 3 trục truyền động trục vít không ren bằng thép crôm có độ chính xác cao |
| Hệ thống đo lường | 3 trục có hệ thống thang đo băng kim loại phản xạ độ chính xác Renishaw |
| Hệ thống đầu dò (tùy chọn) | 1. Renishaw MCP: Đầu dò điện tử kích hoạt thủ công 2. Renishaw MH20I: Đầu dò điện tử kích hoạt bằng tay xoay 360° và chia độ 15° 3. Phụ kiện tiêu chuẩn: đầu đo ruby/thanh nối dài/đầu bi gốm Φ20mm |
| Phần mềm đo lường | VISUAL DMIS: Phần mềm đo màn hình đồ họa thủ công 3D mới |
| Hệ thống phần cứng | Máy tính Dual-Core 2.5G/Win7/Màn hình LED 21.5″ |
| Kích thước (LxWWxH) | 950 x 1000 x 2200 mm |
| Khối lượng | 550 Kg |
| Tải trọng tối đa | 300 Kg |
| Nguồn cấp khí | 0.6~0.8 Mpa |
| Nguồn cấp | 100-240VAC ±10%, 50-60HZ |
| Môi trường vận hành | – Độ ẩm tương đối: <70%RH – Nhiệt độ bảo quản: 15°C – 32°C – Nhiệt độ đo lý tưởng: 18°C – 22°C – Độ ẩm đo lý tưởng: 45% – 65%RH |
| Phụ kiện tùy chọn | – Đồ gá – Bộ đầu đo – Phần mềm đo lường – Mô đun phần mềm CAD |
