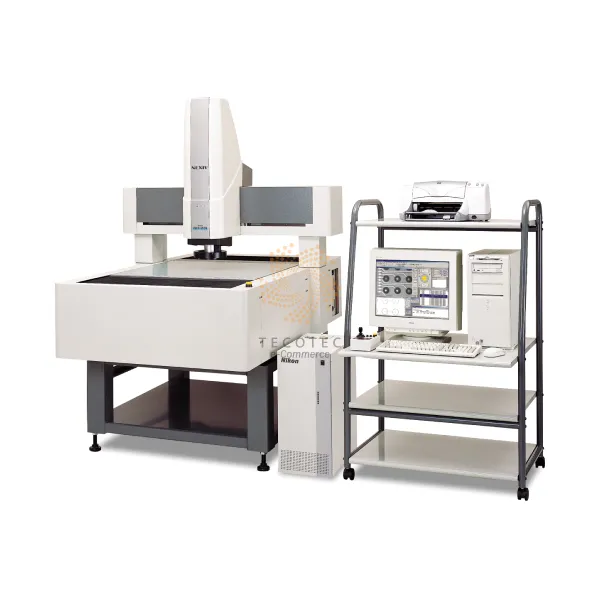

Máy đo 3D CNC loại tiêu chuẩn Nikon iNEXIV VMA-6555

Máy đo 3D CNC loại tiêu chuẩn Nikon iNEXIV VMA-6555 - Ảnh 2

Máy đo 3D CNC loại tiêu chuẩn Nikon iNEXIV VMA-6555 - Ảnh 3

Máy đo 3D CNC loại tiêu chuẩn Nikon iNEXIV VMA-6555 - Ảnh 4

Máy đo 3D CNC loại tiêu chuẩn Nikon iNEXIV VMA-6555 - Ảnh 5

Máy đo 3D CNC loại tiêu chuẩn Nikon iNEXIV VMA-6555 - Ảnh 6

Máy đo 3D CNC loại tiêu chuẩn Nikon iNEXIV VMA-6555 - Ảnh 7

Máy đo 3D CNC loại tiêu chuẩn Nikon iNEXIV VMA-6555

Liên hệ

SKU: VMA-6555 Danh mục: Máy đo 3D - CMM, Thiết bị đo cơ khí chính xác Thẻ: Nikon, VMA-6555 Nikon Thương hiệu: Nikon

Thông số kỹ thuật

Hành trình XYZ: 650 x 550 x 200 mm
Dải đo với TP (Đầu dò cảm ứng):
- 600 x 550 x 166 mm (TP20)
- 600 x 550 x 170 mm (TP200)
- 650 x 550 x 200 mm (với lấy nét tự động theo tầm nhìn)
Dải đo với TP & MCR20:
- 525 x 550 x 166 mm (TP20)
- 525 x 550 x 170 mm (TP200)
- 575 x 550 x 200 mm (với lấy nét tự động theo tầm nhìn)
Độ phân giải: 0.1 μm
Trọng lượng mẫu tối đa: 50 kg
Trọng lượng mẫu tối đa (đảm bảo độ chính xác): 30 kg
Sai số tối đa cho phép (L = Chiều dài tính bằng mm):
- EUX,MPE EUY,MPE: 2 + 6L/1000 μm
- EUXY,MPE: 3 + 6L/1000 μm
- EUZ,MPE: 3+ L/100 μm
Camera: CCD đen trắng 1/3" , CCD màu 1/3"
Khoảng cách làm việc: 73.5 mm (63 mm với lấy nét tự động bằng tia laser)
Độ phóng đại:
- Quang học: 0.35 đến 3.5x (tùy chọn độ phóng đại cao 0.52x đến 5.2x)
- Trên màn hình: 12.6 đến 126x với màn hình WUXGA 24” (1920 x 1200 pixel)
Kích thước trường nhìn trên bàn đặt mẫu: 13.3 x 10 mm đến 1.33 x 1 mm (8.9 x 6.7 mm đến 0.89 x 0.67 mm với tùy chọn độ phóng đại cao)
Lấy nét tự động: lấy nét tự động theo tầm nhìn, lấy nét tự động bằng tia laser (tùy chọn)
Chiếu sáng:
- Chiếu sáng biên dạng và bề mặt: Chiếu sáng truyền qua với đèn LED trắng
- Chiếu sáng xiên: Chiếu sáng vòng LED trắng 8 đoạn
Độ phân giải video: 640 x 480 pixels
Đầu dò cảm ứng (tùy chọn): Renishaw® TP200/TP20
Nguồn cấp: 100 V-240 V, 50/60 Hz
Công suất tiêu thụ: 5 A(100 V) - 2.5 A(240 V)

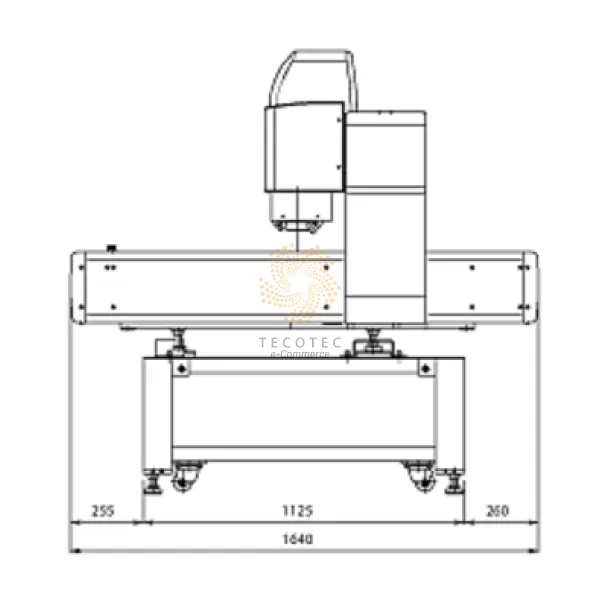

Kích thước và trọng lượng:
- Thân chính có bàn (R x S x C): 650 x 700 x 1557 mm, 110 kg
- Bộ điều khiển: 145 x 400 x 390 mm, 14 kg
Môi trường hoạt động:
- Nhiệt độ: 10 °C đến 35 °C
- Độ ẩm: 70% trở xuống
Nhiệt độ đảm bảo độ chính xác: 20° C ± 0.5 K
