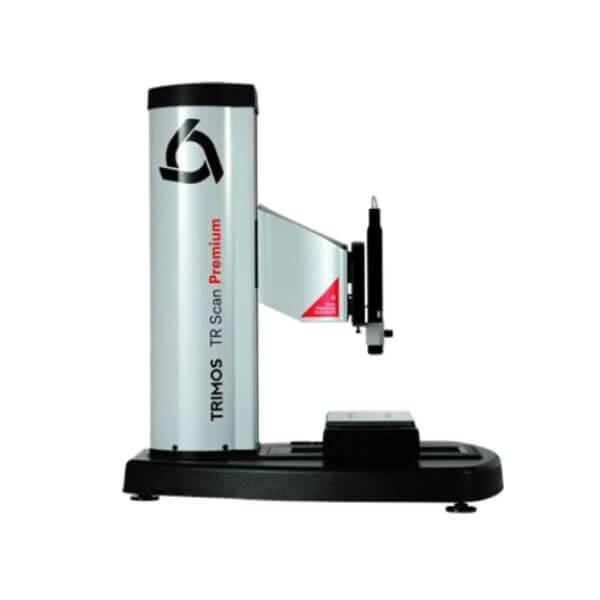

Máy đo bề mặt quang học Trimos 3D CCMP1 - Ảnh 2

Máy đo bề mặt quang học Trimos 3D CCMP1

Liên hệ

SKU: 3D_CCMP1 Danh mục: Máy đo độ nhám - biên dạng, Thiết bị đo cơ khí chính xác Thẻ: 3D_CCMP1 Trimos, Trimos Thương hiệu: Trimos

Mô tả

Máy đo bề mặt quang học Trimos
3D CCMP1

TR Scan (Trimor N ° 700 405 30 31)

TRIMOS
| TR TR Scan – 3D CCMP1

Công nghệ CCMP

Bộ bao gồm:

– TR SCAN với 3 trục CNC (Z / X / Y)
– Hộp quang phổ đồng bộ
– CL1 hoặc CL2 (1 bút quang học)
– 1 Màn hình TFT 19″
– PC Dell với Windows 7 32 bit Ultimate
-Trimos Measurement and Trimos Analysis LT chỉ trong phần mềm 2D

Ứng dụng:

Dụng cụ đa năng
Độ nhám trong 3D và vi ảnh cho tất cả các bộ phận

Thông số kỹ thuật cho CCMP1

Vật kính màu L chiếu ảnh của nguồn điểm W dọc theo một chuỗi ảnh đơn sắc liên tục nằm trên trục quang học (“mã hóa màu”). Một mẫu được đặt trong vùng mã hóa màu cho thấy bề mặt khuếch tán ánh sáng tới của chổi quét. Ánh sáng tán xạ ngược qua thấu kính có màu L theo hướng ngược lại và tới P toàn bộ lọc tất cả các bước sóng, trừ một, µM. Ánh sáng thu thập được phân tích bằng máy quang phổ S. Vị trí của mẫu liên quan trực tiếp đến bước sóng phát hiện µM.

ĐẦU DÒ QUANG HỌC	CL1		CL2			CL3		CL4		CL5		CL6
Dải đo	130µm		400µm			1400µm		4000µm		12000µm		24000µm
Khoảng cách làm việc	3.3 mm		11 mm			12.7		16.4 mm		29 mm		19.6 mm
Độ phân giải	8 nm		22 nm			60 nm		130 nm		400 nm		780 nm
Độ dốc tối đa	+/-42.5°		+/-28°			+/-25°		+/-21°		+/-14°		+/-8.5°
Mã kính lúp	MG210	MG140	MG210	MG140	MG70	MG140	MG70	MG35	MG20	MG35	MG20	MG35	MG20
Kích thước điểm tính bằng µm	1.9	2.8	2.3	3.4	6.9	4	8	8	14	14	25.5	16	28
Độ phân giải bên	0.9	1.4	1.2	1.7	3.5	2	4	4	7	7	12,3	8	14
Hiệu suất đo quang Hz	5.8	13	5.5	11.5	46	14	56	30	76	40	100	19.2	48
