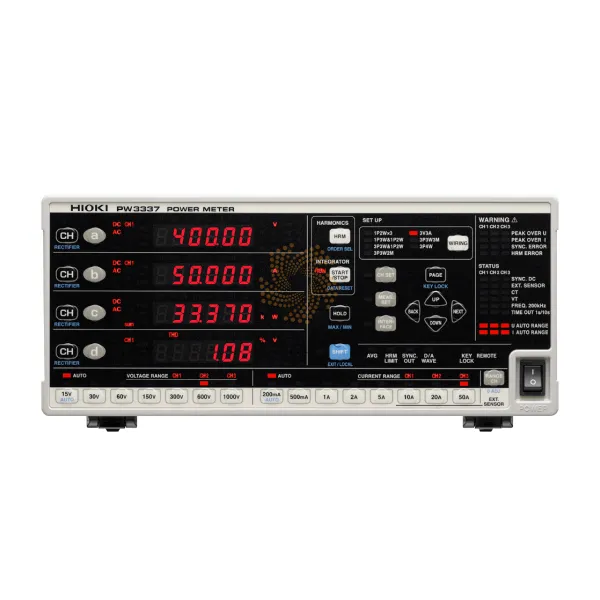

Máy đo công suất AC/DC 3 pha Hioki PW3337-02 - Ảnh 3

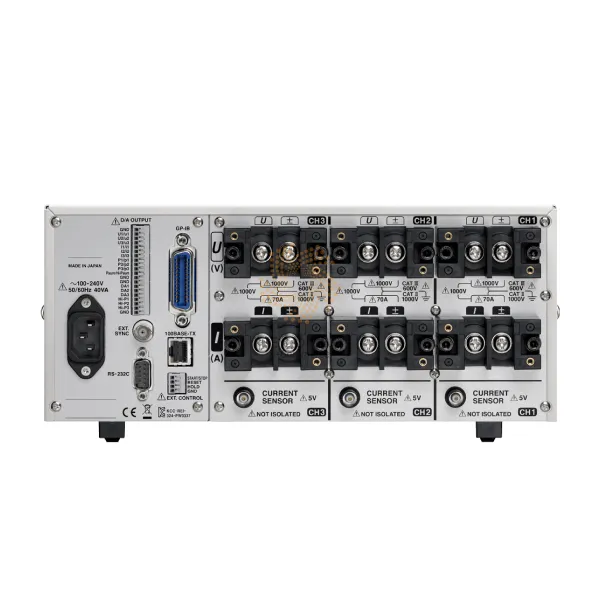

Máy đo công suất AC/DC 3 pha Hioki PW3337-02 - Ảnh 4

Máy đo công suất AC/DC 3 pha Hioki PW3337-02

Liên hệ

SKU: PW3337-02 Danh mục: Đồng hồ đo công suất, Thiết bị đo điện Thẻ: Hioki, PW3337-02 Hioki Thương hiệu: Hioki

Thông số kỹ thuật

Dây đo: Một pha 2 dây, một pha 3 dây, 3 pha 3 dây, 3 pha 4 dây (dải đo điện áp/dòng điện được thiết lập cho từng chế độ đi dây)
Số kênh đầu vào: 3
Thông số đo: Điện áp, dòng điện, công suất hoạt động, công suất biểu kiến, công suất phản kháng, hệ số công suất, góc pha, tần số, hiệu suất, tích hợp dòng điện, tích hợp công suất hoạt động, thời gian tích hợp, giá trị đỉnh dạng sóng điện áp, giá trị đỉnh dạng sóng dòng điện, hệ số đỉnh điện áp, hệ số đỉnh dòng, dòng điện trung bình theo thời gian, công suất hoạt động trung bình theo thời gian, hệ số gợn sóng điện áp, hệ số gợn sóng dòng điện
Thông số sóng hài: Dải tần số đồng bộ hóa: 10 Hz đến 640 Hz, thứ tự phân tích lên đến thứ 50, giá trị RMS điện áp hài, giá trị RMS dòng hài, công suất hoạt động hài, tổng méo điện áp hài, tổng méo dòng điện hài, dạng sóng cơ bản điện áp, dạng sóng cơ bản dòng điện, công suất cơ bản dạng sóng, dạng sóng cơ bản công suất biểu kiến, dạng sóng cơ bản công suất phản kháng, dạng sóng cơ bản hệ số công suất (hệ số công suất dịch chuyển), dạng sóng cơ bản lệch pha dòng điện áp, chênh lệch pha sóng cơ bản điện áp liên kênh, chênh lệch pha sóng cơ bản dòng điện giữa kênh, % điện áp hài, % dòng điện hài, % công suất hoạt động hài (Các thông số sau có thể được tải xuống dưới dạng dữ liệu trong khi kết nối với PC nhưng không được hiển thị: Góc pha điện áp hài, góc pha dòng điện sóng hài, độ lệch pha dòng điện sóng hài)
Dải đo:

Dải điện áp: AC/DC 15 V đến 1000 V, 7 dải
Dải dòng điện: AC/DC 200 mA đến 50 A, 8 dải
Dải công suất: 3.0000 W đến 150.00 kW (Phụ thuộc vào sự kết hợp của dải điện áp và dòng điện)

đo tích hợp (Thời gian tích hợp lên đến 10.000 giờ):

[Dòng điện] Số chữ số được hiển thị: 6 chữ số (từ 0.00000 mAh, tích hợp không phụ thuộc cực và giá trị tổng)
[Công suất hoạt động] Số chữ số được hiển thị: 6 chữ số (từ 0.00000 mWh, tích hợp không phụ thuộc cực và giá trị tổng)

Điện trở đầu vào (50/60 Hz): [Điện áp] 2 MΩ, [Dòng điện] 1 mΩ trở xuống (đầu vào trực tiếp)
Độ chính xác cơ bản (Công suất hoạt động):

± 0.1% rdg. ± 0.1% fs (DC)
± 0.1% rdg. ± 0.05% fs (45 Hz đến 66 Hz, ở đầu vào <50% fs)
± 0.15% rdg. (45 Hz đến 66 Hz, ở đầu vào ≥ 50% fs)

Tốc độ hiển thị mới: 5 lần/giây đến 20 giây (phụ thuộc vào cài đặt thời gian trung bình)
Đặc tính tần số: DC, 0.1 Hz đến 100 kHz
Đầu ra D/A: 16 kênh (có thể chọn từ các mục sau)

Đầu ra mức DC ± 2 V
Đầu ra dạng sóng 1 V f.s.
Đầu ra mức, đầu ra dạng sóng tức thời (điện áp, dòng điện, công suất hoạt động)
Đầu ra mức (công suất biểu kiến, công suất phản kháng, hệ số công suất hoặc khác)
Đầu ra mức công suất hoạt động tốc độ cao

Chức năng: [Phương pháp chỉnh lưu] AC + DC, AC + DC Umn, AC, DC, FND, dải ô tự động, cài đặt tỷ lệ trung bình, VT hoặc CT, điều khiển đồng bộ, Tối đa/tối thiểu hoặc các chức năng khác
Kết nối: Chuẩn RS-232C/LAN, đầu ra D/A tích hợp
Nguồn cấp: 100 đến 240 V AC, 50/60 Hz, tối đa 40 VA
Kích thước: 305 mm (12.01 in) R × 132 mm (5.20 in) C × 256 mm (10.08 in) S
Khối lượng: 5.6 kg (197.5 oz)
Phụ kiện: Hướng dẫn sử dụng × 1, hướng dẫn đo × 1, dây nguồn × 1
