Máy đo dao cụ tự động ZOLLER hobCheck

Liên hệ

SKU: hobCheck Danh mục: Máy đo độ tròn, Thiết bị đo cơ khí chính xác Thẻ: hobCheck ZOLLER, ZOLLER Thương hiệu: ZOLLER

Mô tả

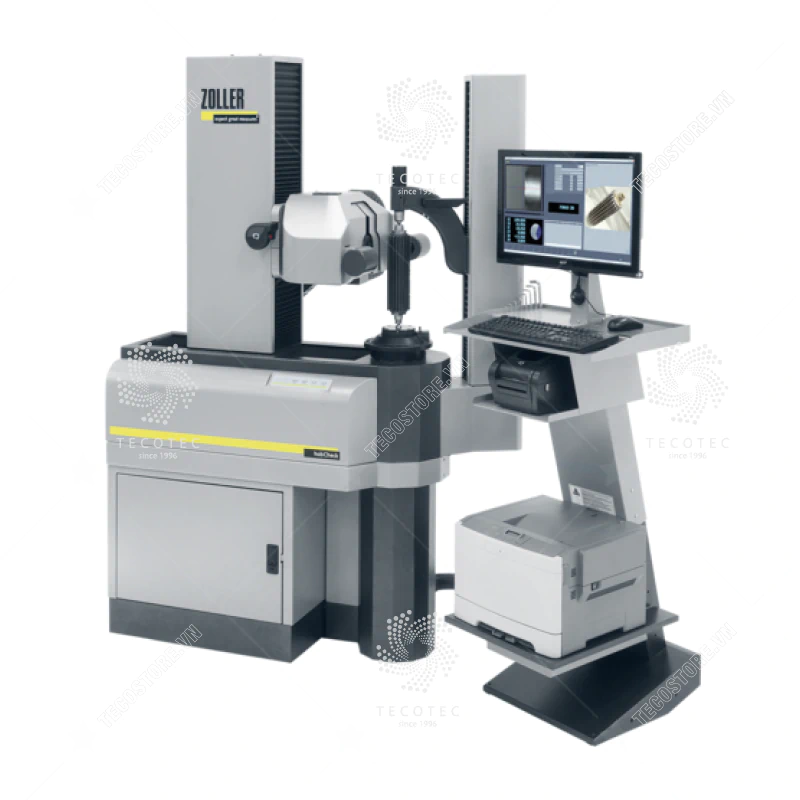

»hobCheck« mở ra những khả năng chưa từng thấy trước đây để đo lường dao phay hoàn toàn tự động, hiệu quả và hoàn chỉnh, ngay cả những dao có kích thước lớn.
Với khả năng xử lý hình ảnh ánh sáng truyền qua, camera ánh sáng tới và cảm biến đo, có thể đo được hơn 15 thông số (ví dụ: hình dạng răng, độ đồng tâm, độ rung, cao độ, hình dạng và vị trí). Việc phân tích hơn 200 giá trị đo được, tính toán các cấp chất lượng và bản ghi đồ họa đều hoàn toàn tự động. Ngoài ra, »hobCheck« còn cung cấp khả năng đánh giá độ mài mòn thuận tiện, thoải mái trên đầu răng để mài lại.
Đặc trưng:
- Hiệu quả: Đo hoàn toàn tự động các dao phay kim loại cứng hoặc HSS
- Mở rộng: Đo hoàn toàn tự động các thông số theo DIN 3968

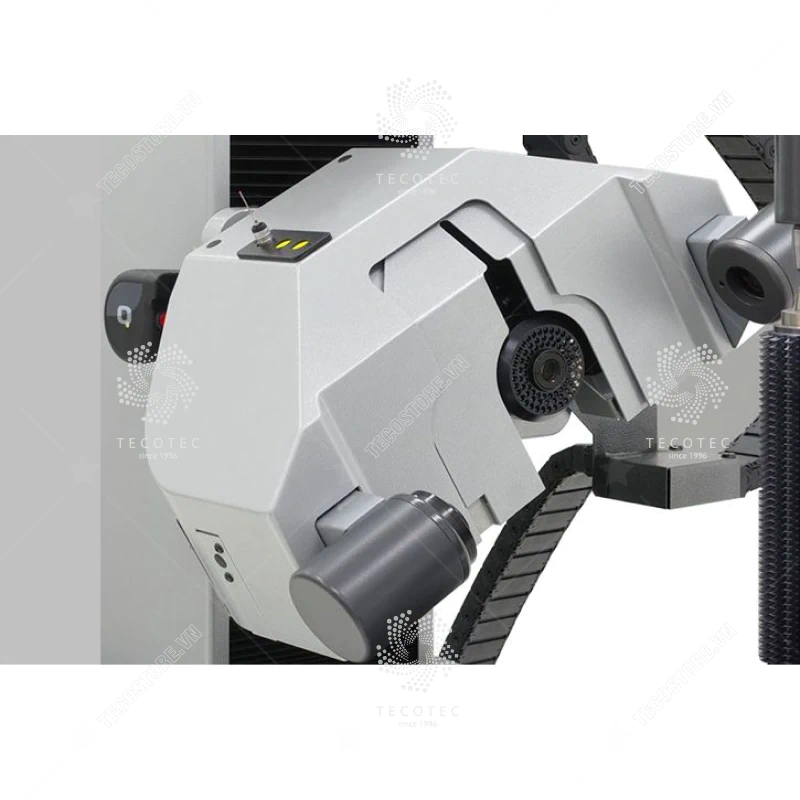

- Không bị biến dạng: Giá đỡ quang học xoay, được điều khiển bằng CNC để đo hình dạng răng không bị biến dạng
- Hoàn toàn tự động: Sự kết hợp thông minh giữa công nghệ xử lý hình ảnh, trục CNC và cảm biến đo
- Mạnh mẽ: Tài liệu liền mạch về các phép đo mở rộng theo DIN 3968
- Thân thiện với người dùng: Phần mềm có giao diện đồ họa trực quan giúp dễ dàng tạo các quy trình đo, đo đơn giản và đầy đủ hoặc đo lại các thông số riêng lẻ
Thông số:
- Phạm vi đo Z: 540 mm
- Phạm vi đo X: 40 mm
- Đường kính đo bên ngoài Ø: 360 mm
- Đường kính đồng hồ đo tốc độ Ø: 60 mm
- Nút đo độ sâu tối đa: 30 mm
- Chiều dài mặt đo tối đa: 300 mm
- Trọng lượng dụng cụ tối đa: 100 kg
- Dòng thiết bị xoay mang quang được điều khiển bằng CNC: ± 30°
- Chiều dài dụng cụ ụ: 100 – 600 mm (Tùy chọn)

Máy đo dao cụ tự động ZOLLER hobCheck
