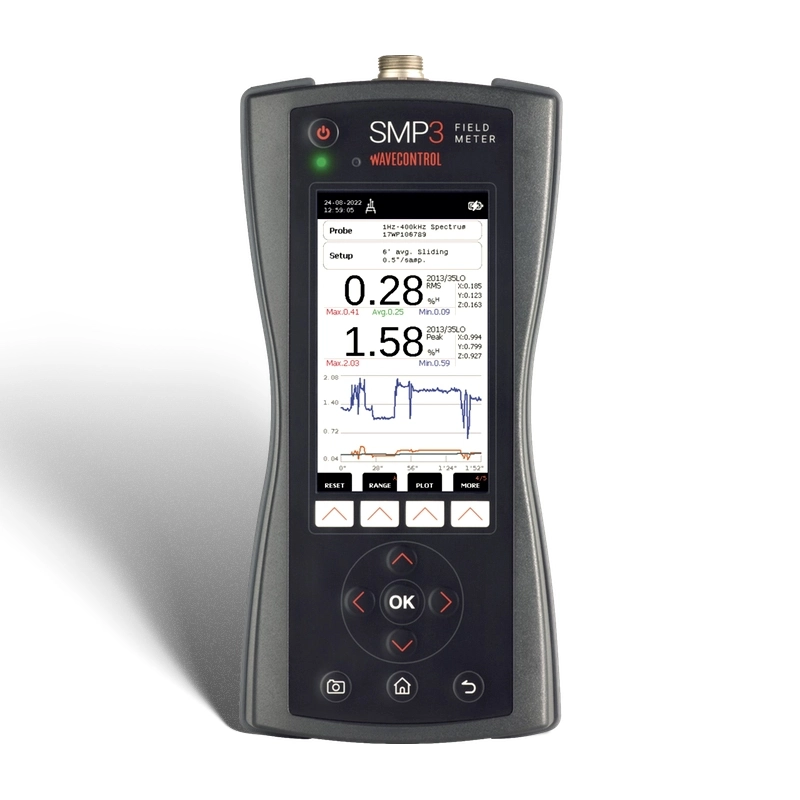

Máy đo điện từ trường cầm tay cho ô tô Wavecontrol SMP3-Streamer - Ảnh 2

Máy đo điện từ trường cầm tay cho ô tô Wavecontrol SMP3-Streamer - Ảnh 3

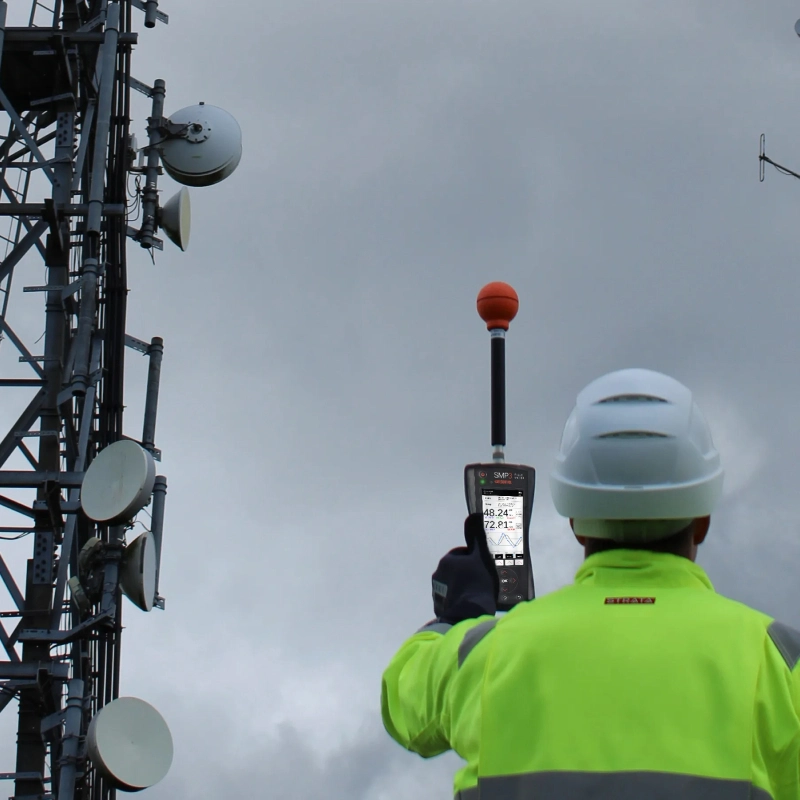

Máy đo điện từ trường cầm tay cho ô tô Wavecontrol SMP3-Streamer - Ảnh 4

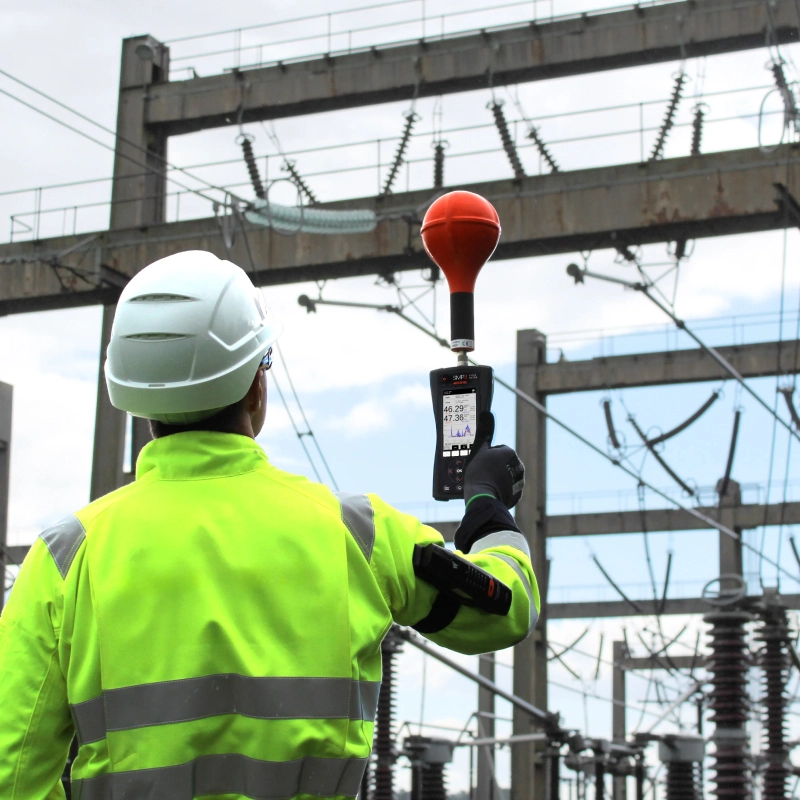

Máy đo điện từ trường cầm tay cho ô tô Wavecontrol SMP3-Streamer - Ảnh 5

Máy đo điện từ trường cầm tay cho ô tô Wavecontrol SMP3-Streamer - Ảnh 6

Máy đo điện từ trường cầm tay cho ô tô Wavecontrol SMP3-Streamer

Liên hệ

Mô tả
Thông số kỹ thuật

SMP3 Streamer là hệ thống đo trường điện từ thời gian thực, tuân thủ các yêu cầu thử nghiệm ô tô mới hơn về phơi nhiễm trường điện từ đối với con người, như GB/T 37130, MBN 10284-2, TSC 7048G và nhiều tiêu chuẩn khác.
Thiết bị cho phép đo đồng thời cả miền thời gian và tần số, giới hạn có thể lựa chọn độc lập, bước phân giải tần số và băng thông phân giải (RBW) để thu được các phép đo thời gian thực. Cấu hình linh hoạt cho phép sử dụng một thiết bị duy nhất hoặc kết hợp nhiều thiết bị để xây dựng hệ thống đa đầu dò nhằm đo lường nhanh hơn.
Thiết lập đơn giản: Hệ thống SMP3 Streamer không yêu cầu bất kỳ phần cứng hoặc thiết bị thử nghiệm bổ sung nào, cung cấp thiết lập thử nghiệm đơn giản cho cả thử nghiệm toàn bộ xe và các bộ phận. Tính linh hoạt và khả năng sử dụng tối đa cho người vận hành thử nghiệm.
Được sử dụng để đo từ trường từ 1 Hz đến 400 kHz trong miền thời gian và tần số với kết quả FFT thời gian thực. Dữ liệu có thể được phân tích và lưu vào PC mà không cần thẻ dữ liệu
Đo đồng thời thời gian thực: Các phép đo trong miền thời gian và tần số có thể được thực hiện đồng thời, với các giới hạn có thể lựa chọn độc lập cho cả hai phép đo. Kết quả được hiển thị trong thời gian thực trong quá trình đo.
Đo hệ thống nhiều đầu dò: Có thể thực hiện các phép đo trên nhiều thiết bị cùng lúc. Có thể sử dụng tối đa 7 thiết bị để hỗ trợ đánh giá nhiều điểm trong quá trình thử nghiệm xe cùng một lúc, giảm đáng kể thời gian thử nghiệm. Hệ thống đa tiêu chuẩn: Hệ thống truyền tín hiệu SMP3 là thiết bị đo đa tiêu chuẩn. Người vận hành có thể chọn từ các thiết lập được xác định trước theo các tiêu chuẩn cụ thể, hoặc chọn bất kỳ tiêu chuẩn hoặc giới hạn nào từ danh sách có sẵn. Giới hạn miền tần số tùy chỉnh cũng có thể được thực hiện thông qua trình chỉnh sửa giới hạn.
Tuân thủ các tiêu chuẩn ô tô: Phần mềm được thiết kế để tuân thủ các tiêu chuẩn ô tô mới nhất. Nó cho phép đo tất cả các khía cạnh của xe ô tô, bao gồm ghế xe, các thành phần điện và điện tử trong tất cả các chế độ hoạt động. Phần mềm hiển thị KẾT QUẢ THẤT BẠI/ĐẠT trong quá trình đo (thời gian thực).
Xuất dữ liệu: Dữ liệu đo được xuất sang tệp kiểu Excel với tóm tắt tất cả các điểm kiểm tra và thông tin cụ thể cho cả miền thời gian và miền tần số. Tất cả dữ liệu thô cũng có sẵn để xử lý hậu kỳ.

Phạm vi đo: Miền thời gian và miền tần số (đồng thời)
Kết quả: Phép đo thời gian thực
Dải tần số: 1 Hz – 400 kHz
Đầu dò hỗ trợ: WP400C, WP400, WP400-3, WP10M (lên đến 400 kHz), WPH-DC. Từ trường
Nhiều đầu dò: Tối đa 7 đầu dò hoạt động đồng thời. Mỗi đầu dò được kết nối với đồng hồ đo SMP3 riêng.
Bộ lọc thông cao 10, 25, 100 Hz
Giới hạn khả dụng trong miền thời gian (Phương pháp đỉnh có trọng số): ICNIRP 2010, ICNIRP 1998, IEEE C95-1 (2019), EMFV, GB-8702, Chỉ thị 2013/35/EU và nhiều tiêu chuẩn khác.
Các giới hạn khả dụng trong miền tần số: Bao gồm các cài đặt sẵn cho các tiêu chuẩn ô tô thông dụng và bộ tạo giới hạn để người dùng tùy chỉnh các giới hạn.
RBW (Băng thông độ phân giải): Có thể cấu hình cho từng dải tần từ 0,25 Hz đến 200 Hz
Bước tần số: Có thể cấu hình bởi người dùng dựa trên RBW đã chọn
Tính năng: Đồ thị tần số và thời gian, đồ thị tốc độ + cường độ từ trường theo thời gian, đồ thị tổng cường độ từ trường và trục độc lập, giá trị tuyệt đối hoặc giá trị tương đối (tính bằng %) so với giới hạn đã chọn, dải tần số có thể cấu hình với RBW có thể lựa chọn, điểm đánh dấu di động, điểm đánh dấu trường hợp xấu nhất, có thể nâng cấp lên nhiều đầu dò.
Xuất dữ liệu: Báo cáo tóm tắt và dữ liệu thô. Nhiều điểm kiểm thử trong cùng một lần xuất.
Kết nối với SMP3: Kết nối PC với SMP3 thông qua cáp USB-C tốc độ cao.
Cấu hình máy tính đề nghị: Windows 10 trở lên, RAM 16 GB, SSD 1 TB, CPU i7 (không kèm theo máy)
Tốc độ lấy mẫu: 1,024 MSamples/s trên mỗi trục
Tốc độ truyền dữ liệu: 12 MiB/s (3 trục × 1,024 MSamples/s × 4 byte/mẫu)
