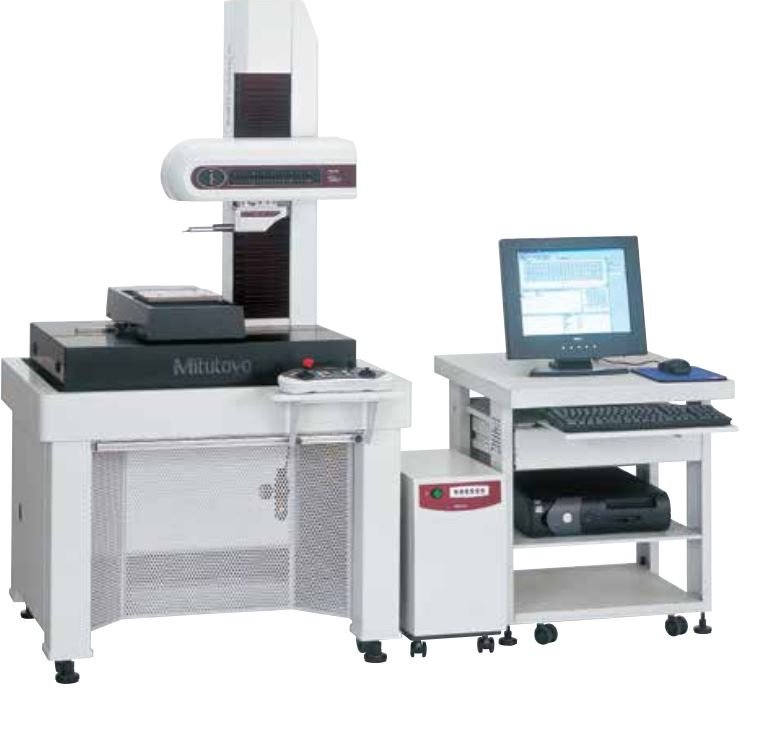

Máy đo độ nhám cao cấp Mitutoyo Surftest SV-3000CNC

SERIES 178

Dụng cụ đo độ nhám bề mặt CNC có độ chính xác cao cho phép đo độ nhám bề mặt theo cả hai trục.
Mỗi trục có tốc độ truyền động tối đa là 200 mm / s, cho phép định vị tốc độ cao có thể dẫn đến sự gia tăng lớn về thông lượng của các tác vụ đo nhiều cấu hình / nhiều phôi.
Đối với các mã sản phẩm trục α, có thể thực hiện phép đo liên tục trên các bề mặt nằm ngang và nghiêng bằng cách nghiêng bộ truyền động.
Đối với các kiểu máy có bàn soi trục Y, có thể mở rộng phạm vi đo cho nhiều phôi, v.v., thông qua việc định vị theo hướng trục Y.

Sử dụng bàn quay θ1 và θ2 tùy chọn được thiết kế để sử dụng với các kiểu máy CNC cho phép nó mở rộng phạm vi ứng dụng đo CNC.
Có thể thực hiện phép đo mặt phẳng nghiêng thông qua điều khiển đồng thời 2 trục theo hướng trục X và trục Y.
Vì bộ phận phát hiện tích hợp thiết bị an toàn chống va chạm, bộ phận phát hiện sẽ tự động dừng ngay cả khi phần thân chính của nó va chạm với phôi hoặc vật cố định.
Được cung cấp với Hộp điều khiển từ xa dễ vận hành. Người dùng có thể thực hiện bất kỳ chuyển động nào bằng cách chọn trục cần thiết bằng hai cần điều khiển. Lựa chọn trục hiện tại dễ dàng được xác định bằng biểu tượng trên đầu phím.
Kết nối với phần xử lý / phân tích dữ liệu thông qua USB.

Trục X1

Dải đo	8″ (200mm)
Độ phân giải	1.97µin (0.05µm)
Phương pháp đo lường	Bộ mã hóa tuyến tính loại phản xạ
Tốc độ rà:	7.87″/s (200mm/s) (CNC, max.) 0 – 2.0″/s (0 – 50mm/s) (cần điều khiển)
Tốc độ đo:	.00078 – .078″/s (0.02 – 2mm/s)
Hướng chuyển động:	Về phía sau
Chuyển động tuyến tính:	20 µin/8″ (0.5µm/200mm)

Trục α**

Trục Z2 (trục máy)

Hành trình dọc:	12″ (300mm) 20″*(500mm)
Độ phân giải	1.97µin (0.05µm)
Phương pháp đo lường	Bộ mã hóa tuyến tính loại phản xạ
Tốc độ rà:	7.87″/s (200mm/s) (max., CNC) 0 – 2.4″/s (0 – 60mm/s) (cần điều khiển)
Kích thước đế (W x H):	29.5 x 23.6″ (750 x 600mm)
Chất liệu đế:	Granite

Bộ cảm biến

Dải đo/Độ phân giải:	32000 µin / .4 µin, 3200µin / .04µin, 320 µin / .004µin (lên tới 96,000 µin với đầu dò tùy chọn) {(800µm / 0.01µm, 80µm / 0.001µm, 8µm / 0.0001µm) (lên tới 2400µm với đầu dò tùy chọn}
Lực đo:	4mN (0.75mN) (loại lực đo thấp)
Loại đầu dò:	Diamond, 90º/5µmR (60º/2µmR: loại lực đo thấp)

Kích thước (W x D x H):
31.5 x 24.4 x 39.4″
(800 x 620 x 1000mm)
31.5 x 24.4 x 47.2″
(800 x 620 x 1200mm)*
Khối lượng:
529 lbs (240kg) 551lbs (250kg)*
*Loại trục máy cao

Bàn soi trục Y**

Dải đo
8″ (200mm)
Độ phân giải
1.97µin (0.05µm)
Thang đo:
Bộ mã hóa tuyến tính kiểu phản xạ
Tốc độ rà:
7.87″/s (200mm/s) (max., CNC)
0 – 2.4″/s (0 – 60mm/s) (cần điều khiển)
Công suất tải tối đa:
44 lbs (20kg)
Chuyển động tuyến tính:
20µin/8″ (0.5µm/200mm)
Độ chính xác dịch chuyển tuyến tính (ở 20 ° C):
± (80+2L/4)µin {± (2+2L/100) µm}
L: Kích thước giữa hai điểm đo (mm)
Kích thước bàn đế:
7.87 x 7.87″ (200 x 200mm)
Kích thước (W x D x H):
12.6 x 25.4 x 4.1″
(320 x 646 x 105mm)
Khối lượng:
77 lbs (35kg)
**Bàn soi trục Y chỉ được bao gồm dưới dạng tùy chọn được cài đặt tại nhà máy.
