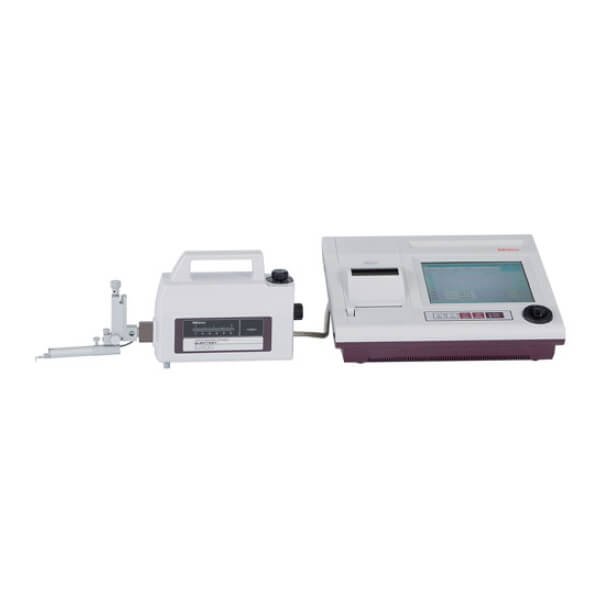

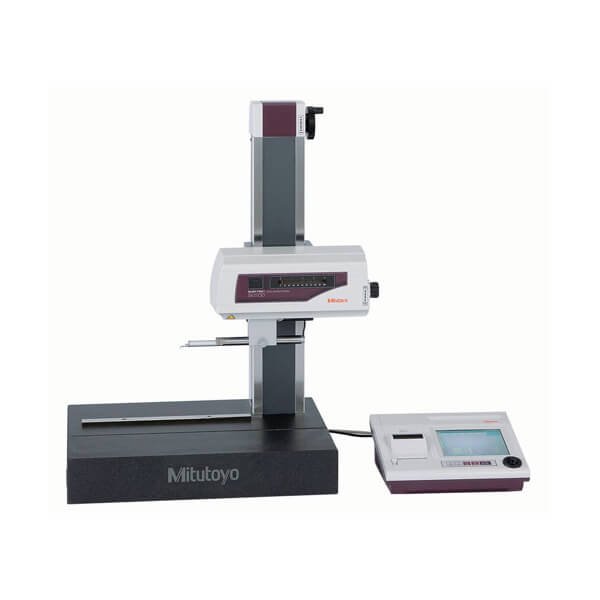

Máy đo độ nhám Mitutoyo Surftest SJ-500/P, SV-2100
SERIES 178
Máy kiểm tra độ nhám bề mặt có độ chính xác cao và hiệu suất cao với bộ điều khiển chuyên dụng, giúp hiển thị thân thiện với người dùng và vận hành đơn giản.
TÍNH NĂNG
- Màn hình hiển thị thân thiện với người dùng và thao tác đơn giản LCD TFT 7,5 inch có màu sắc hiển thị cao.
- Dễ dàng định vị. Cần điều khiển được tích hợp trong bộ điều khiển chuyên dụng cho phép định vị dễ dàng và nhanh chóng. Có thể dễ định vị đầu dò nhỏ để đo mặt trong của lỗ nhỏ bằng cách sử dụng núm điều khiển bằng tay.
- Dễ dàng thiết lập các điều kiện đo độ nhám bề mặt. Được trang bị chức năng nhập liệu đơn giản cho phép nhập liệu theo các ký hiệu hướng dẫn vẽ của tiêu chuẩn độ nhám ISO / JIS. Có thể dễ dàng nhập các cài đặt điều kiện đo rắc rối bằng cách chọn trực tiếp biểu tượng hướng dẫn vẽ cho độ nhám bề mặt từ menu.
SURFPAK-EZ: Phần mềm tập trung vào tác vụ dễ sử dụng
Màn hình hiển thị kết quả đo
Hiển thị đồ họa thân thiện với người dùng và bố trí nút cho phép hoạt động trực quan. Phân tích đường viền mịn đơn giản được cung cấp theo tiêu chuẩn, bao gồm tính toán bước, diện tích, góc và hình tròn.
THÔNG SỐ KỸ THUẬT
| Mã sản phẩm | SJ-500P | SJ-500 | SV-2100M4 | SV-2100S4 | SV-2100H4 | SV-2100W4 |
| Loại xử lý dữ liệu | PC System | Xử lý dữ liệu chuyên dụng | Xử lý dữ liệu chuyên dụng | |||
| Mã đặt hàng (inch) | 178-531-02A | 178-533-02A | 178-637-01A | 178-681-01A | 178-683-01A | 178-685-01A |
| Lực đo bộ cảm biến | 4mN | 4mN | 0.75mN | |||
| Dải đo trục X | 2″ (50mm) | 4″ (100mm) | ||||
| Hành trình dọc | Đế gá tùy chọn | 13.8″ (350mm) trục máy điều khiển thủ công | 13.8″ (350mm) trục máy điều khiển bằng điện | 21.6″ (550mm) trục máy điều khiển bằng điện | ||
| Kích thước đế granite (WxD) | Đế gá tùy chọn | 23.6 x 17.7″ (600 x 450mm) | 39.4 x 17.7″ (1000 x 450mm) | |||
| Đơn vị PC I/F | 13.7 x 10.4 x 3.4″ (350 x 263 x 86mm) | NA | NA | NA | NA | NA |
| Kích thước (máy chính, WxDxH) | 16.7 x 3.7 x 6.3″ (425 x 94 x 160mm) | 28.2 x 17.7 x 34″ (716 x 450 x 863mm) | 28.2 x 17.7 x 38″ (716 x 450 x 966mm) | 28.2 x 17.7 x 46″ (716 x 450 x 1166mm) | 44 x 17.7 x 46.3″ (1116 x 450 x 1176mm) | |
| Khối lượng máy chính | 5.9 lbs. (2.7 kg) | 308.6 lbs. (140 kg) | 308.6 lbs. (140 kg) | 330 lbs. (150 kg) | 485 lbs (220 kg) | |
| Đánh giá biên dạng |
| |||||
| Tham số |
| |||||
| Đồ thị phân tích | Loại bộ xử lý dữ liệu chuyên dụng: ADC, BAC, đồ thị phổ công suất
| |||||
| Bù bề mặt cong |
| |||||
| Phân tích đường viền | Loại bộ xử lý dữ liệu chuyên dụng: Diện tích, Vòng tròn, Góc, Chênh lệch tọa độ, Bước, Độ nghiêng Loại hệ thống PC (SURFPAK-EZ): Diện tích, Vòng tròn, Góc, Chênh lệch tọa độ, Bước, Độ nghiêng | |||||
| Bộ lọc | Loại bộ xử lý dữ liệu chuyên dụng: 2CR-75%, 2CRPC-75%, Gaussian, Robust-spline Loại hệ thống PC: 2CR-75%, 2CR-50%, 2CRPC-75%, 2CRPC-50%, Gaussian, Robust-spline | |||||
Tùy chọn chân đế trục máy điều khiển bằng tay: 178-085 và 178-089 (đối với SJ-500)
Thích hợp cho việc sử dụng máy tính để bàn trong các phòng kiểm tra và tương tự
Mã 178-085* Không bao gồm thiết bị đo
Phạm vi điều chỉnh dọc: 11,8 “(300mm)
Kích thước (W × D × H): 23.6″ x 17.7″ x 28″ (600 × 450 × 710mm)
Trọng lượng: 242 lbs (110kg)
Mã 178-089* Không bao gồm thiết bị đo
Phạm vi điều chỉnh theo chiều dọc: 9,8 “(250mm)
Kích thước (W × D × H): 15,7 x 9,8 x 2,4″ (400 × 250 × 60mm)
Trọng lượng: 44 lbs (20kg)

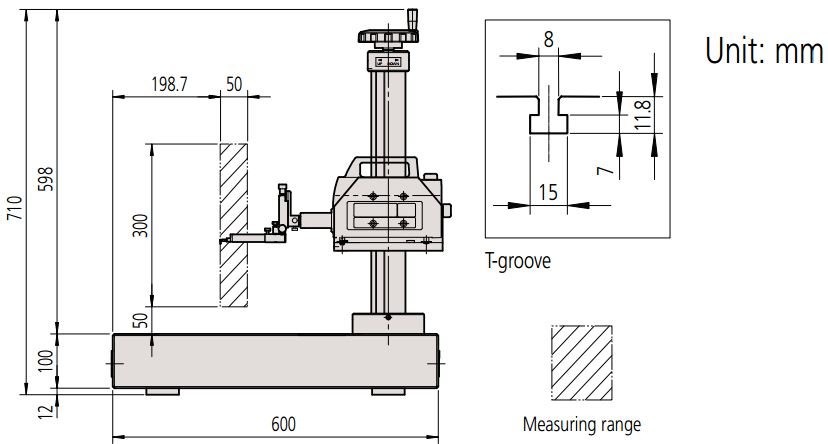

Kích thước của SJ-500 với chân đế cho trục máy điều khiển bằng tay 178-085
Bàn san bằng tự động: 178-081 (cho SJ-500/SV-2100M4), 178-083 (cho SV-2100S4/H4/W4)
Đây là bàn soi thực hiện việc san lấp mặt bằng hoàn toàn tự động khi bắt đầu đo, giải phóng người dùng khỏi thao tác tẻ nhạt này. Việc san lấp mặt bằng hoàn toàn tự động có thể được thực hiện nhanh chóng bởi bất kỳ ai. Ngoài ra, việc vận hành rất dễ dàng và đáng tin cậy.
| Góc điều chỉnh độ nghiêng | ±2° |
| Tải tối đa | 15.4 lbs (7kg) |
| Kích thước bàn soi | 5.12 x 3.94″(130x100mm) |
| Khối lượng | 7.7lbs (3.5kg) |
Thông số kỹ thuật: SJ-500
Trục X (bộ điều khiển)
- Dải đo1.97″ (50mm)Độ phân giải :1.97µin (0.05µm)Phương pháp đo lườngBộ mã hóa tuyến tínhTốc độ điều khiển:0 – .78″/s (0 – 20mm/s)Tốc độ đo:.00078 – .2″/s (0.02 – 5mm/s)Hướng chuyển động’:Về phía sauChuyển động tuyến tính:7.8µin/1.97″ (0.2µm / 50mm)ĐỊnh vị:± 1,5 ° (nghiêng, với chức năng DAT)
1.18″ (30mm) (lên/xuống)
Bộ cảm biến
- Độ phân giải/Dải đo:.4µin/32000µin, .04µin/3200µin, .004µin/320µin
0.01µm (800µm), 0.001µm (80µm),0.0001µm (8µm)Phương pháp cảm biến:Đo trượt/trượtLực đo4mN (0.75mN) (loại lực thấp)Đầu dò:Diamond, 90º / 5µmR
(60º / 2µmR: loại lực thấp)Bán kính cong trượt:1.57″ (40mm)Phương pháp cảm biến:: Điện cảm vi sai
Bộ điều khiển:
- Hiển thị:TFT màu 7,5 “với đèn nềnMáy in:Tích hợp máy in nhiệtĐộ phóng đại:Ngang: X10 to X500,000, Tự động
Dọc: X0.5 to X10,000, Tự độngCần điều khiểnThao tác cần điều khiển với núm điều khiển bằng tay
Thông số kỹ thuật: SV-2100
Trục X (bộ điều khiển)
- Dải đo3.94″ (100mm)Độ phân giải :1.97µin (0.05µm)Phương pháp đo lườngBộ mã hóa tuyến tínhTốc độ điều khiển:0 – 1.57″/s (0 – 40mm/s)Tốc độ đo:.00078 – .197″/s (0.02 – 5mm/s)Hướng chuyển động’:KéoChuyển động tuyến tính:6µin/4″ (0.15µm / 100mm)
Trục Z2 (trục máy)
- Loại:Vân hành bằng tay hoặc điều khiển bằng máyHành trình dọc:13.8″ hoặc 21.6″ (350mm hoặc 550mm*)Độ phân giải*:1µmPhương pháp đo lường*:Bộ mã hóa quayTốc độ rà*:0 – .78″/s (0 – 20mm/s)
*Chỉ dành cho loại điêu khiển bằng máy
Bộ cảm biến
- Độ phân giải/Dải đo:.4µin/32000µin, .04µin/3200µin, .004µin/320µin
0.01µm / 800µm , 0.001µm / 80µm, 0.0001µm / 8µmPhương pháp cảm biến:Đo trượt/trượtLực đo4mN hoặc 0.75mN (loại lực thấp)Loại đầu đo:Diamond, 90º / 5µmR
(60º / 2µmR: loại lực thấp)Bán kính cong trượt:1.57″ (40mm)Phương pháp cảm biến:Độ cảm vi sai
Bộ điều khiển:
- Hiển thị:TFT màu 7,5 “với đèn nềnMáy in:Tích hợp máy in nhiệtĐộ phóng đại:Ngang: X10 to X500,000, Tự động
Dọc: X0.5 to X10,000, Tự độngCần điều khiểnThao tác cần điều khiển với núm điều khiển bằng tay
Khả năng đánh giá
Chiều dài điểm ngắt
ls: 0.25µm, 0.8µm, 2.5µm, 8µm, 25µm, 250µm, không có bộ lọc
lc*: 0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm
lf: 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm, không có bộ lọc
Chiều dài mẫu (L)*
0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm, 80mm (chỉ dành cho SV-2100)
Chứng năng bù dữ liệu
Bù parabol, bù hyperbola, bù hình elip, bù mặt phẳng R (mặt cong), bù hình nón, bù nghiêng
* Chiều dài tùy ý có thể được chỉ định trong phạm vi từ 0,02mm đến 50mm.
12AAA876: Giấy máy in có độ bền cao (5 cuộn / bộ)
270732: Giấy máy in loại tiêu chuẩn (5 cuộn)
12AAA841: Thẻ nhớ Flash nhỏ gọn (128 MB)
