Máy đo độ tròn, độ trụ Accretech RONDCOM 31C

Máy đo độ tròn, độ trụ Accretech RONDCOM 31C - Ảnh 2

Máy đo độ tròn, độ trụ Accretech RONDCOM 31C - Ảnh 3

Máy đo độ tròn, độ trụ Accretech RONDCOM 31C

Liên hệ

SKU: RONDCOM 31C Danh mục: Máy đo độ tròn, Thiết bị đo cơ khí chính xác Thẻ: ACCRETECH, RONDCOM 31C ACCRETECH Thương hiệu: ACCRETECH

Mô tả
Thông số kỹ thuật

Loại			RONDCOM 31C
Hệ thống đo			Thủ công
Dải đo	Đường kính đo tối đa		ϕ250 mm
	Phạm vi bên phải/trái (trục R)		125 mm
	Phạm vi lên/xuống (trục Z)	Tiêu chuẩn	200 mm
		Cao cấp	-
	Đường kính tải tối đa		ϕ400 mm
	Chiều cao đo tối đa	Tiêu chuẩn	200 mm
		Cao cấp	-
Độ chính xác khi quay	Hướng xuyên tâm JIS B 7451-1997		(0.04 + 6H/10000) μm
			(H: Chiều cao từ mặt bàn đến điểm đo bằng mm)
Độ chính xác độ thẳng	Hướng lên/xuống (trục Z)	Tiêu chuẩn	-
		Cao cấp	-
	Hướng xuyên tâm (trục R)		-
Độ chính xác song song	Hướng lên/xuống (trục Z)	Tiêu chuẩn	-
		Cao cấp	-
	Hướng xuyên tâm (trục R)		-
Tốc độ đo	Tốc độ quay (trục θ)		6/phút
	Tốc độ lên/xuống (trục Z)		5 mm/s
	Tốc độ hướng xuyên tâm (trục R)		5 mm/s
Độ chính xác tự động dừng	Trục Z/trục R		±5 μm
Bàn xoay	Đường kính bên ngoài bàn		ϕ148 mm
	Phạm vi điều chỉnh của căn giữa / nghiêng		±2 mm/±1°
	Tải		25 kg
Máy dò	Phạm vi dò, lực đo		±400 μm/70 mN
	Hình dạng đầu đo		ϕ1.6 mm đầu bi cacbua, dài 53 mm
	Chiều dài đầu đo		15.5 mm
Kiểu lọc	Bộ lọc kỹ thuật số		Gaussian/2RC/Spline/Robust (Spline)
Giá trị cut-off	Hướng quay (trục ϕ)	Thông thấp	15, 50, 150, 500 đỉnh/vòng quay có thể đặt bất kỳ giá trị nào trong khoảng từ 15 đến 500 đỉnh/vòng quay
		Thông dải	1 đến 500 đỉnh/vòng quay
	Hướng tuyến tính (trục Z)	Thông thấp	-
Độ phóng đại đo lường			50 đến 100k
Đánh giá sai số biên dạng			MZC (phương pháp vòng tròn vùng tối thiểu), LSC (phương pháp vòng tròn bình phương nhỏ nhất), MIC (phương pháp vòng tròn nội tiếp tối đa), MCC (phương pháp vòng tròn ngoại tiếp tối thiểu), N.C. (không bù), MULTI (nhiều cài đặt)
Dụng cụ đo	Hướng quay		Độ tròn, độ phẳng, độ song song, độ đồng tâm, độ đồng trục, độ vuông, độ dày thay đổi, độ cạn
			-
	Hướng tuyến tính		-
Chức năng xử lý phân tích			Chức năng khía (mức, góc, con trỏ), sự kết hợp của các phương pháp đánh giá độ tròn, đối chiếu giá trị danh nghĩa, hiển thị biên dạng 3D hình trụ (vẽ đường, tô bóng, đường đồng mức), hiển thị thời gian thực, hiển thị đồ thị đặc trưng (đường cong vùng chịu lực, phân bố biên độ chức năng, phổ công suất), chức năng đo tự động CNC, chức năng điều chỉnh tâm / nghiêng tự động
Màn hình (màn hình màu)			17” (LCD)
Hiển thị			Điều kiện đo, thông số đo, nhận xét, điều kiện đầu ra của máy in, đồ họa hồ sơ (kế hoạch mở rộng, kế hoạch 3D), thông báo lỗi,..
Hệ thống ghi			Có thể chọn máy in màu hoặc in laze
Khác	Nguồn cấp (Điện áp được chỉ định), tần số		AC 100 đến 120 V ±10%, 220 đến 240 V ±10%, 50/60 Hz (yêu cầu tiếp đất)
	Tiêu thụ điện		Tối đa 600 VA (trừ máy in)
	Nguồn cấp khí	Áp suất cung cấp	0.35 đến 0.7 MPa
		Áp suất làm việc	0.3 MPa
		Lượng tiêu thụ không khí	30 NL/phút
		Cung cấp không khí kết nối ống với thiết bị chính	Khớp ống một chạm cho lỗ đường kính ngoài ϕ8 mm

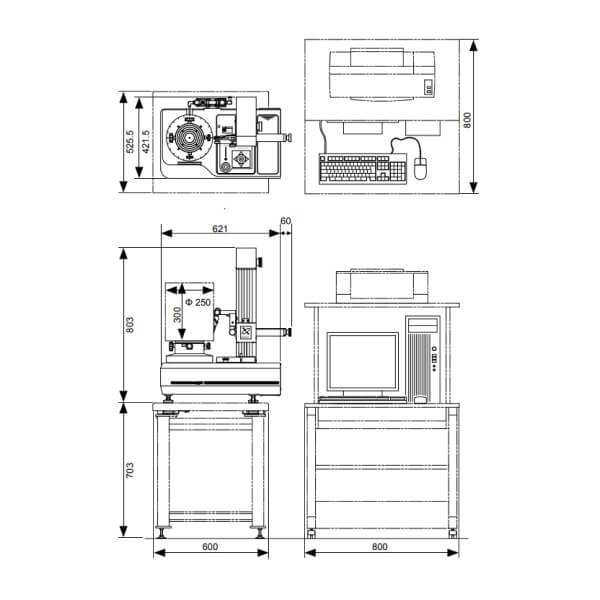

	Kích thước cài đặt (R x S x C) mm	Tiêu chuẩn	1800 x 1000 x 1700
		Cao cấp	-
	Trọng lượng (ngoại trừ các tùy chọn)	Tiêu chuẩn	120 kg
		Cao cấp	-
