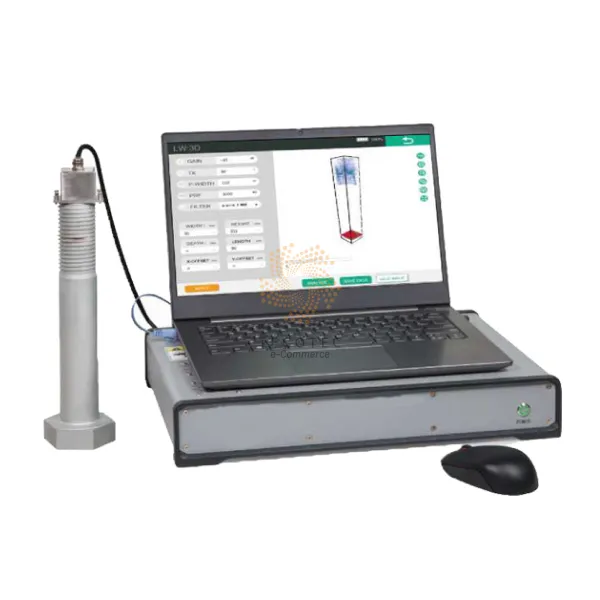

Máy dò khuyết tật 3D bằng phương pháp siêu âm Hoyamo CTS-PA22T1

Máy dò khuyết tật 3D bằng phương pháp siêu âm Hoyamo CTS-PA22T1 - Ảnh 2

Máy dò khuyết tật 3D bằng phương pháp siêu âm Hoyamo CTS-PA22T1

Liên hệ

SKU: CTS-PA22T1 Danh mục: Máy kiểm tra khuyết tật, Thiết bị kiểm tra không phá hủy - NDT Thẻ: CTS-PA22T1 Hoyamo, Hoyamo Thương hiệu: Hoyamo

Thông số kỹ thuật

Bộ tạo xung

Điện áp xung: sóng vuông lưỡng cực, ±45~±100 V có thể điều chỉnh với 1.0/10.0 V mỗi bước
Độ rộng xung: 10~600 ns, với 1.0/10.0 ns mỗi bước

Bộ thu nhận

Băng thông: 0.5~19 MHz
Lợi suất: 0~55 dB với 1.0/10.0 dB mỗi bước
Trở kháng đầu vào: 50 Ω
Độ trễ Rx: 0~40 µs, PRN lên đến 2.5 ns
Tỷ lệ số hóa: 62.5 MHz, 10 bit
Bộ lọc: thấp/trung bình/cao
Bộ xử lý tích hợp: FPGA lớn hơn, xử lý phần cứng thời gian thực dữ liệu lớn

Điều kiện sử dụng:

Hệ điều hành: hệ Win 7 trở lên
Cấu hình kênh: tổng 64 x 64 song song
Truyền dữ liệu: mạng Ethernet 100 M/1000 M
Tiêu thụ điện năng: 50 W
Kích thước (D x R x C): 395 mm x 283 mm x 66 mm
Trọng lượng: 3.1 kg

Kết nối

Cáp đầu dò: PAUT: I-PEX 160 pin
Cổng dữ liệu: LAN Gigabit (số lượng: 2); I/O phổ quát; USB 2.0 (số lượng: 2); mã hóa
