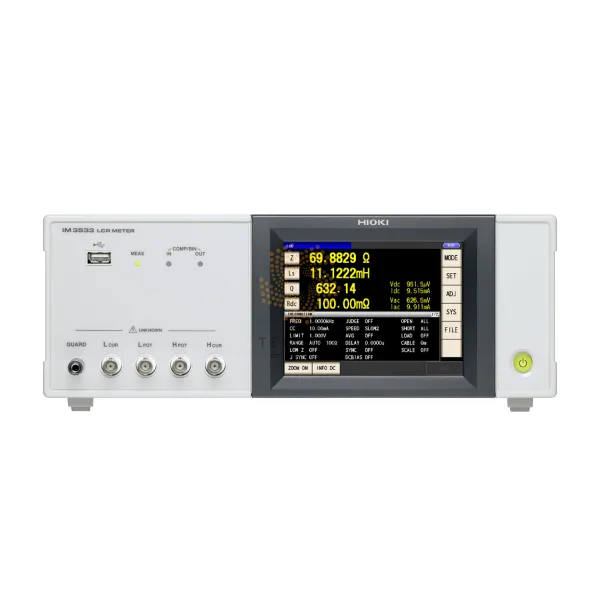

Máy đo LCR Hioki IM3533

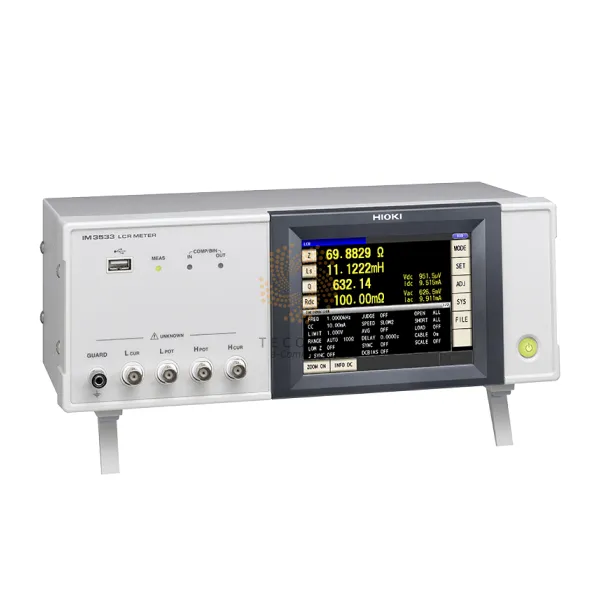

Máy đo LCR Hioki IM3533 - Ảnh 2

Máy đo LCR Hioki IM3533 - Ảnh 3

Máy đo LCR Hioki IM3533 - Ảnh 4

Máy đo LCR Hioki IM3533

Liên hệ

SKU: IM3533 Danh mục: Máy đo LCR - LCR meter, Thiết bị đo điện Thẻ: Hioki, IM3533 Hioki Thương hiệu: Hioki

Thông số kỹ thuật

Chế độ đo: LCR (Đo với điều kiện duy nhất), kiểm tra máy biến áp (N, M, ΔL), kiểm tra liên tục (đo liên tục trong các điều kiện đã lưu) (Chế độ LCR)
Các thông số đo: Z, Y, θ, X, G, B, Q, Rdc (điện trở DC), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), N, M, ΔL, T
Dải đo: 100 mΩ đến 100 MΩ, 10 dải (Tất cả các thông số được xác định theo Z.)
Dải có thể hiển thị:

Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: ± (0.00000 [đơn vị] đến 9.99999G [đơn vị]). Chỉ hiển thị giá trị thực cho Z và Y
θ: ± (0.000° đến 180.000°), D: ± (0.00000 đến 9.99999)
Q: ± (0.00 đến 99999.9), Δ%: ± (0.0000% đến 999.999%), T: -10.0°C đến 99.9°C

Độ chính xác cơ bản: Z: ± 0.05% rdg. θ: ± 0.03°
Tần số đo: 1 mHz đến 200 kHz (độ phân giải cài đặt 5 chữ số, độ phân giải tối thiểu 1 mHz)
Mức tín hiệu đo:

Chế độ bình thường

Chế độ V, chế độ CV: 5 mV đến 5 Vrms, bước 1 mVrms
Chế độ CC: 10 μA đến 50 mArms, bước 10 μArms

Chế độ chính xác cao trở kháng thấp

Chế độ V, Chế độ CV: 5 mV đến 2,5 Vrms, bước 1 mVrms
Chế độ CC: 10 μA đến 100 mArms, bước 10 μArms

Trở kháng đầu ra:

Chế độ bình thường: 100 Ω
Chế độ chính xác cao trở kháng thấp: 25 Ω

Hiển thị: Màn hình màu cảm ứng 5.7 inch TFT, màn hình có thể được đặt thành bật/tắt
Thời gian đo: 2 ms (1 kHz, NHANH, hiển thị tắt, giá trị đại diện)
Chức năng: Đo độ lệch DC, bù nhiệt độ điện trở DC (hiển thị nhiệt độ tham chiếu được chuyển đổi), so sánh, đo BIN (chức năng phân loại), tải/lưu bảng điều khiển, chức năng ghi nhớ
Kết nối:

EXT I/O (Trình xử lý), Giao tiếp USB (tốc độ cao), bộ nhớ USB
Tùy chọn: Chọn 1 từ RS-232C, GP-IB hoặc LAN

Nguồn cấp: 100 đến 240 V AC, 50/60 Hz, tối đa 50 VA
Kích thước: 330 mm (12.99 in) R × 119 mm (4.69 in) C × 168 mm (6.61 in) S
Khối lượng: 3.1 kg (109.3 oz)
Phụ kiện:

Dây nguồn × 1
Hướng dẫn sử dụng × 1
CD-R (Bao gồm các lệnh PC và phần mềm mẫu) × 1
