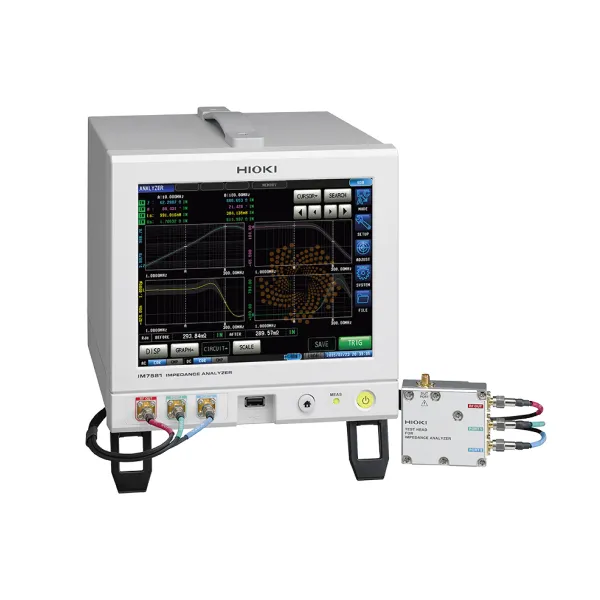

Máy đo LCR Hioki IM7581-02 - Ảnh 2

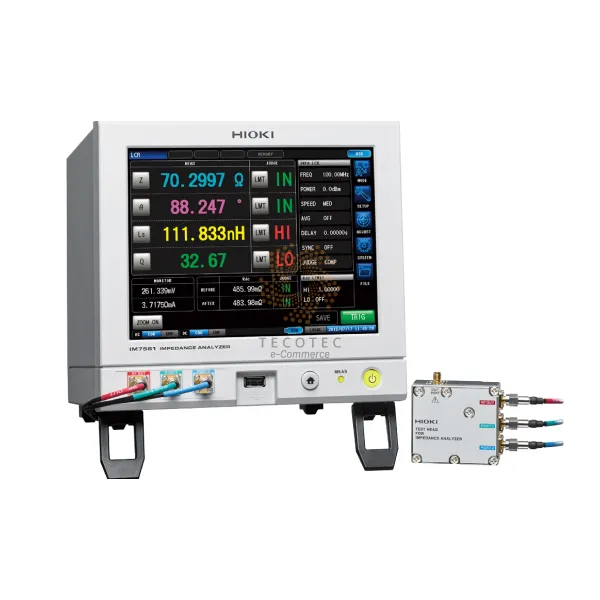

Máy đo LCR Hioki IM7581-02 - Ảnh 3

Máy đo LCR Hioki IM7581-02 - Ảnh 4

Máy đo LCR Hioki IM7581-02 - Ảnh 5

Máy đo LCR Hioki IM7581-02 - Ảnh 6

Máy đo LCR Hioki IM7581-02

Liên hệ

SKU: IM7581-02 Danh mục: Máy đo LCR - LCR meter, Thiết bị đo điện Thẻ: Hioki, IM7581-02 Hioki Thương hiệu: Hioki

Thông số kỹ thuật

Chế độ đo: Chế độ LCR, chế độ phân tích (quét theo tần số đo và mức đo), chế độ đo liên tục
Các thông số đo: Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
Dải có thể đo: 100 mΩ đến 5 kΩ
Dải hiển thị:

Z: 0.00 m đến 9.99999 GΩ/Rs, Rp, X: ± (0.00 m đến 9.99999 GΩ)
Ls, Lp: ± (0.00000 n đến 9.99999 GH)/Q: ± (0.00 đến 9999.99)
θ: ± (0.000° đến 180.000°), Cs, Cp: ± (0.00000 p đến 9.99999 GF)
D: ± (0.00000 đến 9.99999), Y: (0.000 n đến 9.99999 GS)
G, B: ± (0.000 n đến 9.99999 GS), Δ%: ± (0.000% đến 999.999%)

Độ chính xác cơ bản: Z: ± 0.72% rdg. θ: ± 0.41°
Tần số đo: 100.00 kHz đến 300.00 MHz (độ phân giải 5 chữ số)
Mức tín hiệu đo:

Công suất: -40.0 dBm đến +7.0 dBm
Điện áp: 4 mV đến 1001 mVrms
Dòng điện: 0.09 mA đến 20.02 mArms
Công suất, điện áp và dòng điện do người dùng cấu hình

Trở kháng đầu ra: 50 Ω
Hiển thị: màn hình TFT màu 8.4 inch cảm ứng
Tốc độ đo: Nhanh: 0.5 ms/trung bình: 0.9 ms/chậm: 2.1 ms/chậm 2: 3.7 ms.
Chức năng: Kiểm tra tiếp điểm, so sánh, đo BIN (phân loại), tải/lưu bảng điều khiển, chức năng ghi nhớ, phân tích mạch analog, bù tương quan
Kết nối: USB, LAN, GP-IB (tùy chọn), RS-232C (tùy chọn)
Nguồn cấp: 100 đến 240 V AC, 50/60 Hz, tối đa 70 VA
Kích thước:

Thiết bị chính: 215 mm (8.46 in) R × 200 mm (7.87 in) C × 268 mm (10.55 in) S, 6.5 kg (229.3 oz)
Đầu kiểm tra: 61 mm (2.40 in) R × 55 mm (2.17 in) C × 24 mm (0.94 in) S, 175 g (6.2 oz)

Phụ kiện: Đầu kiểm tra × 1, cáp kết nối 2 m × 1, dây nguồn × 1, hướng dẫn sử dụng × 1, đĩa ứng dụng LCR (Hướng dẫn sử dụng) × 1
