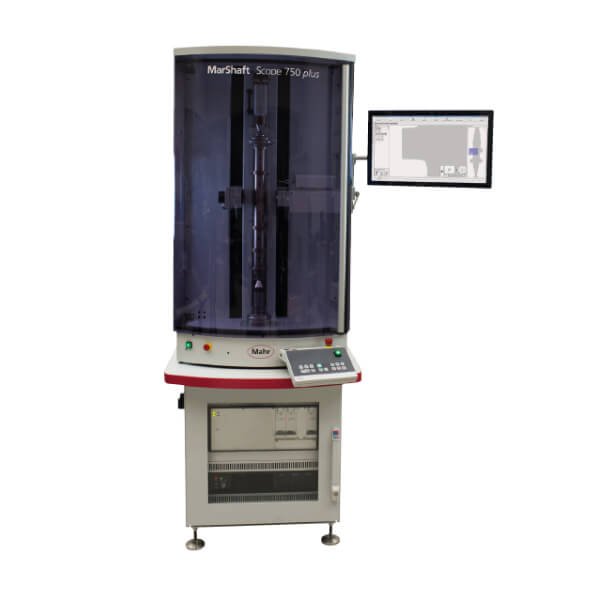

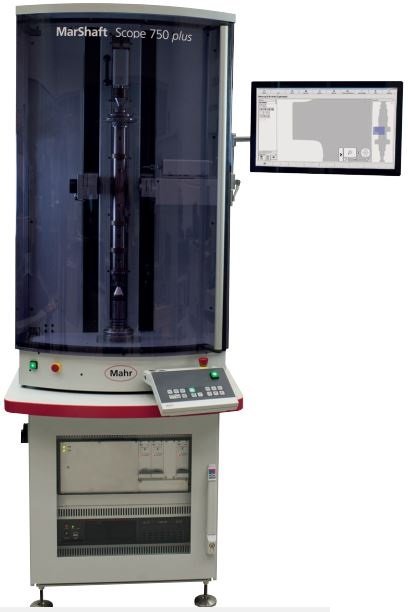

Máy đo trục quang học MarShaft SCOPE 350/700/1000 plus
Đơn vị đo với trục đo y 60 mm
Thông số kỹ thuật
| Mô hình tự do | |
|---|---|
| Chiều dài dải đo (Z) (mm) | 350 / 750 / 1000 |
| Đường kính dải đo (X) (mm) | 80 hoặc 120 |
| Trọng lượng phôi (tối đa) tính bằng kg | 15 (tùy chọn 30) |
| Độ phân giải chiều dài / đường kính (mm) | 0.01 đến 0.0001 |
| Độ phân giải góc (°) | 0.01 đến 0.0001 |
| Giới hạn độ dài sai số (Z) (µm) | (2 + L/125) L tính bằng mm (2 σ tại 20 °C ± 1 °C theo tiêu chuẩn tham chiếu ) |
| Giới hạn sai số đường kính (X) (µm) | (1,0 + L/125) L tính bằng mm (2 σ tại 20 °C ± 1 °C theo tiêu chuẩn tham chiếu) |
| Điều khiển | Động cơ servo |
| Thấu kính | Ống kính chính xác viễn tâm Mảng CCD độ phân giải cao |
Ứng dụng
Phôi điển hình
- Chi tiết tiện
- Giá ba chân
- Trục truyền
- Thanh răng
- Cổ trục
- Trục rỗng
- Trục phát động
- Pít tông
- Trục cam
- Trục tăng áp
- Vít xương
- Bánh răng xoắn
- Trục cân bằng
- Bộ phận thủy lực
- Van (động cơ diesel)
- Van tiêm và vv
MarShaft SCOPE plus là một hệ thống đo trục quang học hoàn toàn tự động đa năng để kiểm tra các phôi đối xứng quay.
MarShaft SCOPE plus có trục đo độ tròn (C), trục đo dọc (Z) và trục đo ngang (X) có độ chính xác cao.
Một hệ thống đo với một đầu dò đo cảm ứng có sẵn như một tùy chọn, để đo độ dài hoặc độ thẳng xuyên tâm và dọc trục chẳng hạn. Thiết bị đo được hiệu chuẩn với hệ thống đo quang học, do đó nó có thể thực hiện các nhiệm vụ đo xúc giác và đo quang học kết hợp.
Phần mềm MarWin EasyShaft mới cung cấp mức độ linh hoạt cao và hoạt động đặc biệt thân thiện với người dùng.
Các trình tự đo được thực hiện hoàn toàn tự động, không bị ảnh hưởng bởi người vận hành.
MarShaft SCOPE plus phù hợp để sử dụng trong cả môi trường xưởng khắc nghiệt và trong phòng kiểm tra. Chức năng zoom cho phép đo những chi tiết nhỏ nhất, điều này với các phương pháp đo thông thường là rất khó nếu không muốn nói là không thể kiểm tra.
- Quy trình đo tự động
- Máy ảnh ma trận, 1280 x 1024 pixels
- Hoạt động trên màn hình cảm ứng thân thiện với người dùng
- Một dụng cụ đo cho nhiều nhiệm vụ đo
- Khả năng tương thích tốt với xưởng
- Phần mềm MarWin EasyShaft cung cấp mức độ linh hoạt cao và hoạt động thân thiện với người dùng
Tùy chọn:
- Đơn vị đo lường để đo bán kính ngoài và dọc trục
- Sự cân bằng nhiệt độ
- Đo lường chủ đề
- Đo trục turbo tăng áp
- Đo trục cam
- Đo Pit tông
- Bảng điều khiển thủ công
- MarWin Professional Shaft – software
