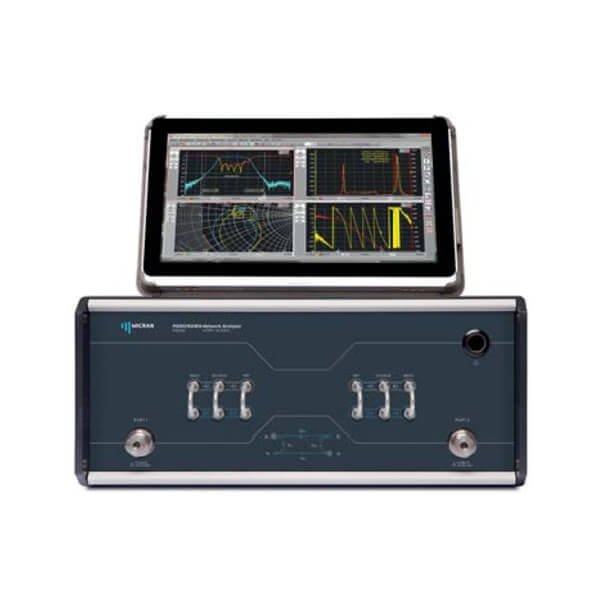

Máy phân tích mạng vector đến 26,5 GHz R4226

Liên hệ

Máy phân tích mạng vector R4226 thế hệ mới dựa trên cấu trúc mô đun, cung cấp dải động cao và công suất đầu ra lớn, đảm bảo tốc độ hoạt động và độ tin cậy cao. Các giải pháp phần mềm / phần cứng độc quyền tiên tiến giúp máy có khả năng kết hợp nhiều phép đo trong một thiết bị. Nhờ đó biến các máy VNA của Micran thành giải pháp hoàn hảo cho các nhiệm vụ phức tạp, cho cả phát triển và sản xuất thương mại thiết bị siêu cao tần.
R4226 được sử dụng để phân tích, điều chỉnh, thử nghiệm, giám sát trong sản xuất các thiết bị cao tần và siêu cao tần ứng dụng trong lĩnh vực điện tử vô tuyến, thông tin liên lạc, radar, thiết bị đo.
Việc có thể điều khiển VNA bằng các lệnh SCPI cho phép tích hợp R4226 vào các hệ thống thiết bị tự động phức tạp.

Dải tần: 10 MHz đến 26,5 GHz
Số cổng: 2 cổng, 50 Ω
Dải động cho bộ lọc trung tần 10 Hz: 135 dB
Mức nén bộ thu, 0,1 dB: +12 dBm
Dải thiết lập mức công suất đầu ra: - 90 đến +15 dBm
Bộ lọc trung tần, max/min: 100 kHz / 10 Hz
Sai số thiết lập tần số: ± 2 x 10^-6
Bước tăng thiết lập tần số: 1 Hz
Sai số thiết lập công suất đầu ra: ± 1 dB
Bước tăng thiết lập công suất đầu ra: ± 0,05 dB
Méo hài: −25 dBc
Méo không hài, max: −30 dBc
Nhiễu đường đo, rms, với bộ lọc trung tần 1 kHz: 0,002 dB
Độ ổn định đường đo: 0,01 dB/oC
Các phép đo cáp, ăng ten: suy hao phản xạ, hệ số sóng đứng VSWR, suy hao cáp, suy hao chèn,…
Các phép đo tham số S
Chức năng phân tích miền thời gian
Phần mềm chuyên dụng cài đặt trên máy tính điều khiển
