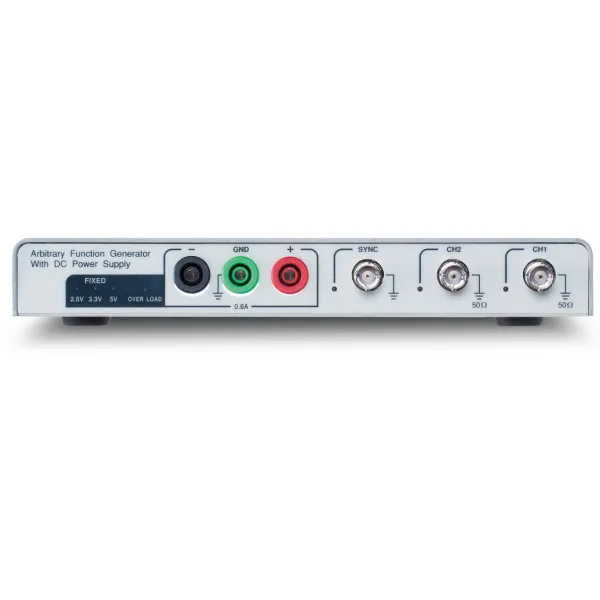

Máy phát hàm GW Instek AFG-225

Liên hệ

2 kênh; Sóng đầu ra : sine, vuông, Răng cưa, xung Pulse, nhiễu, xung tùy ý

Xung tùy ý
Lấy mẫu	120Msa/s
Độ dài sóng	4k
Độ phân giải biên độ	10 bit
Tần số
Sóng Sin, vuông	1uHz~25MHz
Răng cưa	1uHz~1Mhz
Độ phân giải	1uHz
Độ ổn định, độ chính xác	±20ppm
Đầu ra
Biên độ	1mVpp ~ 2.5Vpp (50Ω), ± 2%
Offset	±1.25 Vpk ac +dc (50Ω), 2%
Trở kháng đầu ra:	50Ω
Độ méo hài	≤-50 dBc DC ~ 1MHz, Ampl > 1Vpp ≤-35 dBc 1MHz ~ 5MHz, Ampl > 1Vpp ≤-30 dBc 5MHz ~ 25MHz, Ampl > 1Vpp
Xung vuông	Rise/Fall time : nhỏ hơn 10ns Duty cycle : _ 1.0% to 99.0% ≤100kHz _ 10% to 90% ≤ 1MHz _ 50% ≤ 25MHz
Răng cưa	Độ tuyến tính : nhỏ hơn 0.1% Đối xứng điều chỉnh : 0 – 100%
Dạng xung- Pulse	Chu kỳ: 40ns~2000s Độ rộng xung: 20ns~1999.9s Độ quá biên độ: nhỏ hơn 2%

Điều pha PM
Sóng mang	sin, vuông, răng cưa
Sóng điều chế	sin, vuông, tam giác, sườn lên, sườn xuống
Tỷ lệ điều chế	2 mHz – 20 kHz (Int)
Độ lệch pha	0˚ to 360˚
Chế độ	INT
Điều chế tổng
Sóng mang	sin, vuông, răng cưa, dạng xung, nhiễu
Sóng điều chế	sin, vuông, tam giác, sườn lên, sườn xuống
Tỷ lệ điều chế	2 mHz – 20 kHz (Int)
Độ sâu điều chế	0% – 100.0%
Chế độ	INT
Đầu ra SYNC
Loại	Sync, sweep, burst hoặc dạng tùy ý
Trở kháng	50Ω
Chức năng 2 kênh
Pha	-180˚ ~180˚, có đồng bộ
Chức năng theo dõi	CH2=CH1 hoặc CH1=CH2

Sóng AM
Sóng mang	sin, vuông, răng cưa, dạng xung, xung tùy ý
Sóng điều chế	sin, vuông, tam giác, sườn lên, sườn xuống
Tần số điều chế	2mHz~ 20kHz
Tỷ lệ điều chế	2 mHz – 20 kHz (Int); DC – 20KHz (Ext)
Độ sâu điều chế	0% – 120.0%
Chế độ	INT, EXT
Sóng FM
Sóng mang	sin, vuông, răng cưa
Sóng điều chế	sin, vuông, tam giác, sườn lên, sườn xuống
Tần số điều chế	2mHz~ 20kHz
Chế độ	INT
SWEEP
Dạng sóng	Sin, vuông, răng cưa
Kiểu	Tuyến tính hoặc logarit
Thời gian	1 ms đến 500 s
Chế độ	INT, bằng tay
FSK
Dạng sóng	sin, vuông, răng cưa, xung
Sóng điều chế	50% chu kỳ làm việc
Tỷ lệ điều chế	2mHz – 100kHz(INT)
Khoảng tần số	1uHz~ max
Chế độ	INT

Burst
Sóng mang	sin, vuông, răng cưa, sóng tùy ý
Tần số	1uHz~15MHz (dạng sin, vuông) 1uHz~1MHz (dạng răng cưa)
Đếm burst	1 đến 65535
Chu kỳ nội bộ	1ms tới 500s
Chế độ	INT, Single
