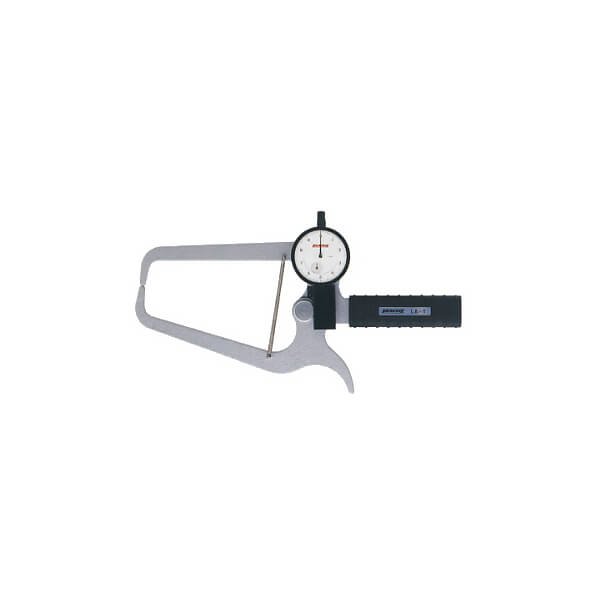

Ngàm đo kích thước loại đồng hồ Peacock LA-9

Ngàm đo kích thước loại đồng hồ Peacock LA-9 - Ảnh 2

Ngàm đo kích thước loại đồng hồ Peacock LA-9 - Ảnh 3

Ngàm đo kích thước loại đồng hồ Peacock LA-9 - Ảnh 4

Ngàm đo kích thước loại đồng hồ Peacock LA-9 - Ảnh 5

Ngàm đo kích thước loại đồng hồ Peacock LA-9

8.568.000 ₫

SKU: LA-9 Danh mục: Thiết bị đo cơ khí chính xác, Thước đo độ dày Thẻ: LA-9 Peacock, Peacock Thương hiệu: Peacock

Mô tả

Ngàm đo kích thước loại đồng hồ Peacock LA

Dòng sản phẩm LA (Đo bên ngoài OD và đo độ dày)

Ngàm đo kích thước loại đồng hồ cho thấy sức mạnh tuyệt vời trong việc đo kích thước bên trong và bên ngoài, độ dày thành, chiều rộng rãnh và đường kính lỗ và bất kỳ hình dạng khác.

LA-1

Độ phân giải:
0.1mm
Dải đo:
0~80mm
Chiều sâu ngàm kẹp:
120mm

LA-2

Độ phân giải:
0.1mm
Dải đo:
0~80mm
Chiều sâu ngàm kẹp:
240mm

LA-3

Độ phân giải:
0.1mm
Dải đo:
0~80mm
Chiều sâu ngàm kẹp:
400mm

LA-4

Độ phân giải:
0.05mm
Dải đo:
0~50mm
Chiều sâu ngàm kẹp:
90mm

LA-5

Độ phân giải:
0.05mm
Dải đo:
0~50mm
Chiều sâu ngàm kẹp:
150mm

LA-6

Độ phân giải:
0.1mm
Dải đo:
0 ~ 10mm
Chiều sâu ngàm kẹp:
60mm

LA-8

Độ phân giải:
0.1mm
Dải đo:
0~80mm
Chiều sâu ngàm kẹp:
130mm

LA-7

Độ phân giải:
0.01mm
Dải đo:
0~60mm
Chiều sâu ngàm kẹp:
85mm

Ngàm điều chỉnh
LA-7 có thể đo giá trị tuyệt đối trong phạm vi đo là 10 mm
Cho phép đo so sánh trong phạm vi hơn 10 mm

Ví dụ

— đo ngoài —

LA-9

Độ phân giải:
0.1mm
Dải đo:
0~30mm
Chiều sâu ngàm kẹp:
100mm

LA-10

Độ phân giải:
0.01mm
Dải đo:
0 ~ 20mm
Chiều sâu ngàm kẹp:
100mm

Ngàm dưới dạng chóp φ10mm Đầu tiếp xúc đá phẳng

Lưu ý: Chiều sâu ngàm kẹp được thay đổi theo dải đo.
Liên hệ để biết thông tin chi tiết hơn.

Ví dụ LA-13

Dải đo	Chiều sâu ngàm kẹp
0~ 50mm	235mm
0~ 60mm	125mm
0~ 80mm	102mm
0~100mm	91mm
0~130mm	86mm

Thông số kỹ thuật

Mã sản phẩm	Độ phân giải (mm)	Dải đo (mm)	Sai số hiển thị (mm)	Chiều sâu ngàm kẹp (mm)	Kích thước (mm)
Mã sản phẩm	Độ phân giải (mm)	Dải đo (mm)	Sai số hiển thị (mm)	Chiều sâu ngàm kẹp (mm)	H1	H2	H3	H4
LA-1	0.1	0~80	±0.2	120	25	40	25	40
LA-2	0.1	0~80	±0.2	240	48	57	48	57
LA-3	0.1	0~80	±0.2	400	60	60	58	79
LA-4	0.05	0~50	±0.15	90	30	40	30	40
LA-5	0.05	0~50	±0.15	150	38	57	15	21
LA-5S	0.05	0~10	±0.15	120	1.5	10	34	34
LA-6	0.01	0~10	±0.03	60	2.5	18	2.5	18
LA-7	0.01	0~60	±0.03	85	20	20	15	15
LA-8	0.1	0~80	±0.2	130	–	–	–	–
LA-9	0.1	0~30	±0.2	100	2	12	2	12
LA-10	0.01	0~20	±0.03	100	28	28	28	28

LA-11

Độ phân giải:
0.1mm
Dải đo:
0~50mm
Chiều sâu ngàm kẹp:
125mm

LA-14

Độ phân giải:
0.01mm
Dải đo:
100~150mm
Chiều sâu ngàm kẹp:
70mm

LA-14dùng để đo so sánh.

LA-21

Độ phân giải:
0.1mm
Dải đo:
0~80mm
Chiều sâu ngàm kẹp:
220mm

LA-13

Độ phân giải:
0.1mm
Dải đo:
0~130mm
Chiều sâu ngàm kẹp:
235mm

LA-20

Độ phân giải:
0.1mm
Dải đo:
0~80mm
Chiều sâu ngàm kẹp:
125mm

LA-22

Độ phân giải:
0.1mm
Dải đo:
0~80mm
Chiều sâu ngàm kẹp:
250mm

Tên của từng bộ phận

LA-23

Độ phân giải:
0.1mm
Dải đo:
0~80mm
Chiều sâu ngàm kẹp:
300mm

LA-24

Độ phân giải:
0.1mm
Dải đo:
0~100mm
Chiều sâu ngàm kẹp:
600mm

Ngàm mở tối đa 500mm

LA-31

Độ phân giải:
0.01mm
Dải đo:
0 ~ 20mm
Chiều sâu ngàm kẹp:
125mm

Lưu ý: Chiều sâu ngàm kẹp được thay đổi theo dải đo.
Liên hệ để biết thông tin chi tiết hơn.

Ví dụ LA-13

Dải đo	Chiều sâu ngàm kẹp
0~ 50mm	235mm
0~ 60mm	125mm
0~ 80mm	102mm
0~100mm	91mm
0~130mm	86mm

Thông số kỹ thuật

Mã sản phẩm	Độ phân giải (mm)	Dải đo (mm)	Sai số hiển thị (mm)	Chiều sâu ngàm kẹp (mm)	Kích thước (mm)
Mã sản phẩm	Độ phân giải (mm)	Dải đo (mm)	Sai số hiển thị (mm)	Chiều sâu ngàm kẹp (mm)	H1	H2	H3	H4
LA-11	0.1	0~50	±0.2	125	2	5.5	2	5.5
LA-13	0.1	0~130	±0.3	235	134	134	15	37
LA-14	0.01	100~150	±0.03	70	–	–	–	–
LA-20	0.1	0~80	±0.2	125	17	11	17	11
LA-21	0.1	0~80	±0.2	220	66	69	12	10
LA-22	0.1	0~80	±0.2	250	28	23	62	62
LA-23	0.1	0~80	±0.2	300	45	50	48	43
LA-24	0.1	0~100	±0.4	600	300	300	100	100
LA-31	0.01	0~20	±0.03	125	60	63	–	–
