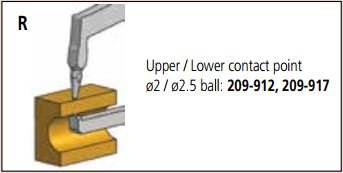

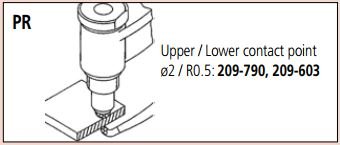

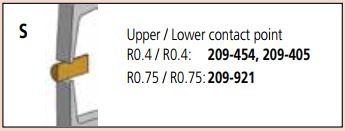

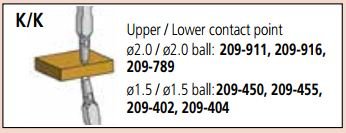

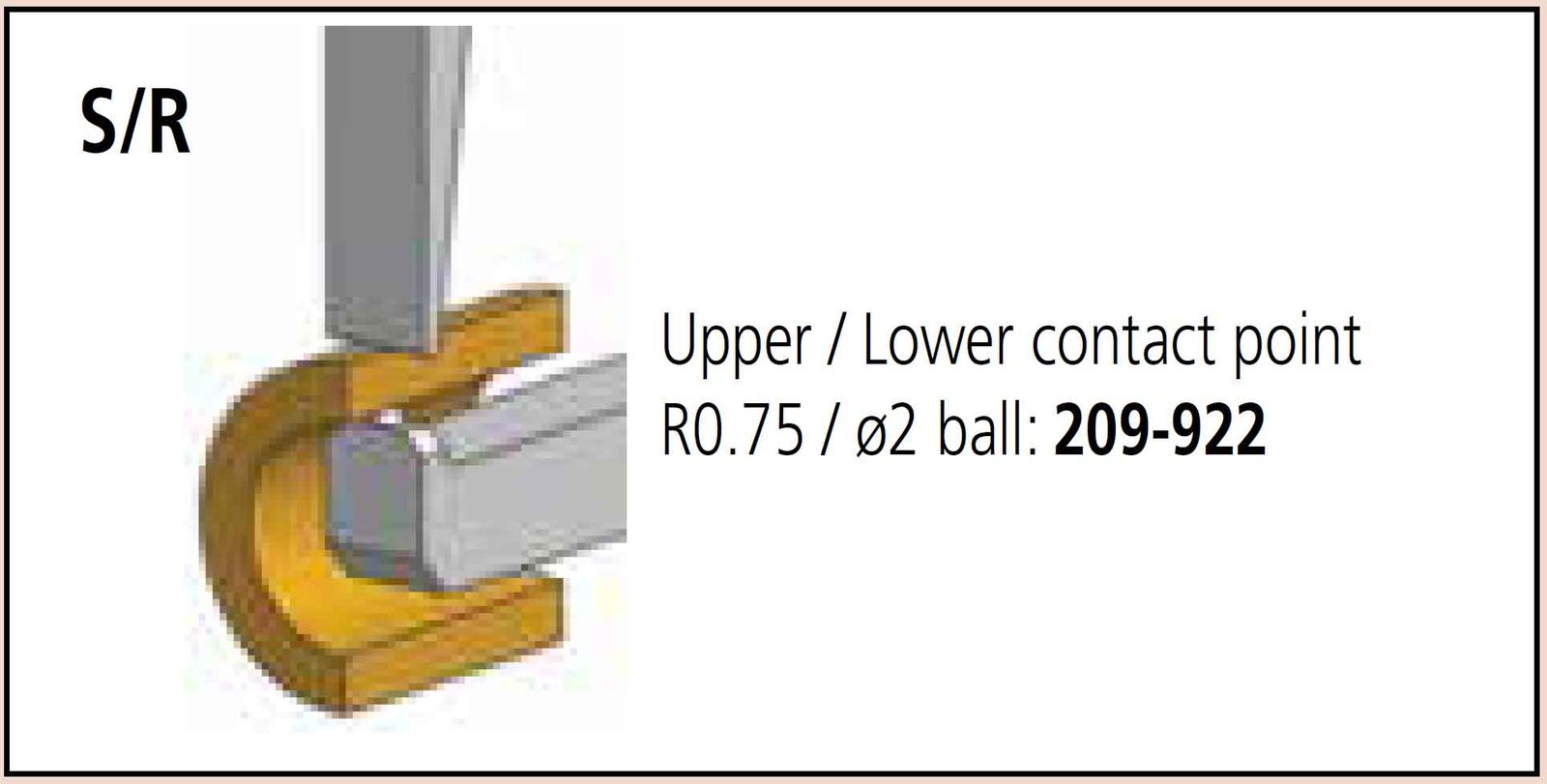

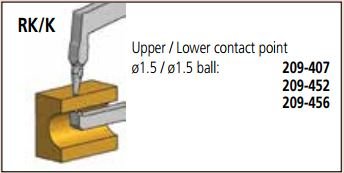

Loại của đầu tiếp xúc

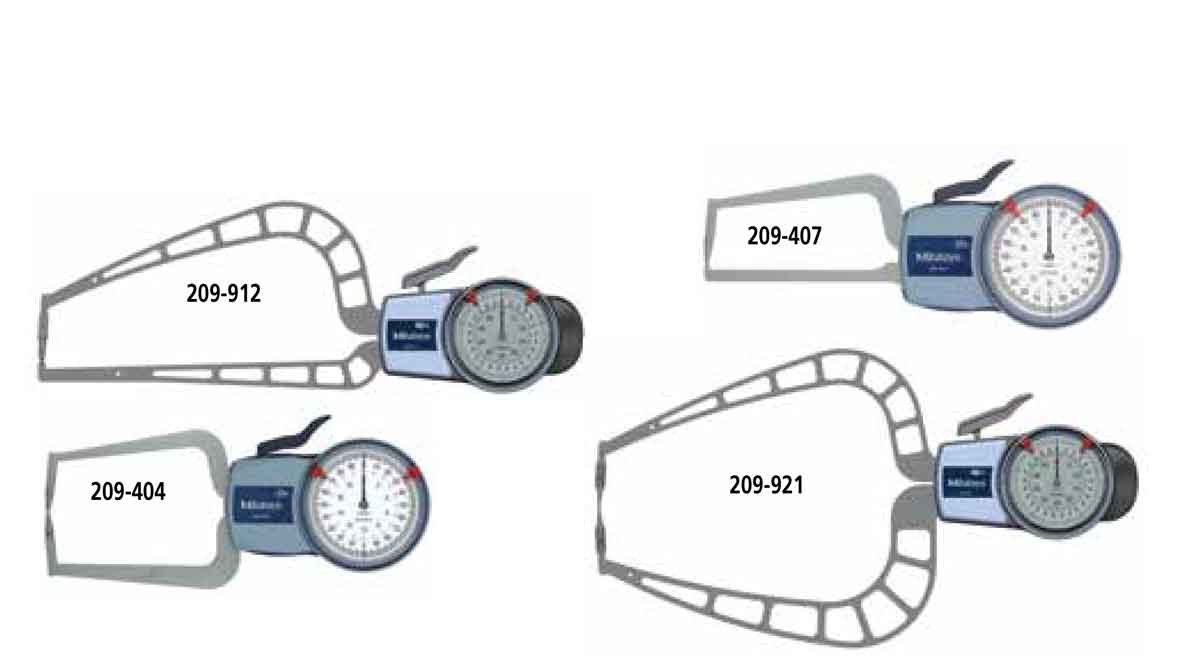

Ngàm đo kích thước ngoài loại đồng hồ Mitutoyo
DÒNG SẢN PHẨM 209 —Đo bên ngoài

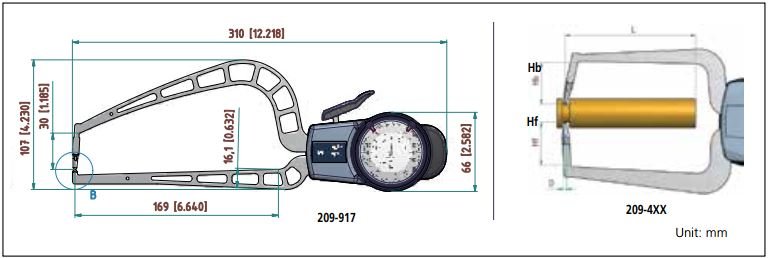

KÍCH THƯỚC
THÔNG SỐ KỸ THUẬT
Inch
| Dải đo | Mã đặt hàng | Độ phân giải | Độ chính xác | Max. Đo độ sâu L | Chiều dài Hb | Chiều dài Hf | Loại của đầu đo | Kích thước (mm) | Khối lượng (g) |
|---|---|---|---|---|---|---|---|---|---|
| 0 – .40" | 209-450 | .0002" | ±.0008" | 1.37" | .75" | .75" | K/K | ø1.5 | 170 |
| 0 – .40" | 209-451 | .0002" | ±- .001" | 1.37" | .85" | .58" | T | ø6 | 175 |
| 0 – .40" | 209-452 | .0002" | ±.0008" | 1.37" | .75" | .035" | RK/K | ø1.5 | 165 |
| 0 – .40" | 209-453 | .0002" | ±.0008" | 1.37" | .75" | .035" | R/S | Đầu vát R0.4, ø1.5 | 165 |
| 0- .50" | 209-789 | .005" | ±.005" | 1.38" | – | – | PK | ø2, Đầu vát R0.5 | 40 |
| 0- .50" | 209-790 | .005" | ±.005" | 1.38" | – | – | PR | ø2 | 40 |
| 0 – .80" | 209-454 | .0005“ | ±- .0015“ | 3.2" | .97" | .97" | S | Đầu vát R0.4 | 210 |
| 0 – .80" | 209-455 | .0005“ | ±.0015“ | 3.2" | .97" | .97" | K/K | ø1.5 | 210 |
| 0 – .80" | 209-456 | .0005“ | ±.0015“ | 3.2" | .97" | .10" | RK/K | ø1.5 | 200 |
| 0 – .80" | 209-457 | .0005“ | ±.0015“ | 3.2" | .97" | .10" | R/S | Đầu vát R0.4, ø1.5 | 200 |
| 0 – 2.0" | 209-916 | .001" | ±.002“ | 6.6" | 1.2" | 1.2" | K/K | ø3 | 430 |
| 0 – 2.0" | 209-917 | .001" | ±.002“ | 6.6" | 1.2" | .18" | RK/K | ø3 | 400 |
Metric
| Dải đo | Mã đặt hàng | Độ phân giải | Độ chính xác | Max. Đo độ sâu L | Chiều dài Hb | Chiều dài Hf | Đầu đo | kích thước (mm) | Khối lượng (g) |
|---|---|---|---|---|---|---|---|---|---|
| 0 – 10mm | 209-402 | 0.005mm | ±0.015mm | 35mm | 19.1mm | 18.6mm | K/K | ø1.5 | 240 |
| 0 – 10mm | 209-403 | 0.005mm | ±0.02mm | 35mm | 21.7mm | 14.8mm | T | ø6 | 175 |
| 0-20mm | 209-404 | 0.01mm | ±0.03mm | 85mm | 7mm | 24.6mm | K/K | ø1.5 | 210 |
| 0-20mm | 209-405 | 0.01mm | ±0.03mm | 85mm | 7mm | 24.6mm | S | 0.4 | 210 |
| 0-20mm | 209-406 | 0.01mm | ±0.03mm | 80mm | 7mm | 2.5mm | R/S | Đầu vát R0.4, ø1.5 | 200 |
| 0-20mm | 209-407 | 0.01mm | ±0.03mm | 80mm | 7mm | 2.5mm | RK/K | ø1.5 | 200 |
| 0 – 10mm | 209-843 | 0.1mm | ±0.1mm | 36mm | – | – | PK | ø2, Đầu vát R0.5 | 40 |
| 0 – 10mm | 209-603 | 0.1mm | ±0.1mm | 33mm | – | – | PR | ø2 | 40 |
| 0-50mm | 209-911 | 0.05mm | ±0.05mm | 167mm | 30mm | 30mm | KK | Đầu bi Ø3mm | 430 |
| 0-50mm | 209-912 | 0.05mm | ±0.05mm | 169mm | 30mm | 4.5mm | RK/K | Đầu bi Ø3mm | 400 |
| 0-50mm | 209-921 | 0.05mm | ±0.05mm | 167mm | 30mm | 30mm | S | Đầu vát R0.75 | 490 |
| 0-50mm | 209-921 | 0.05mm | ±0.05mm | 169mm | 30mm | 4.5mm | R/S | ø3, Đầu vát R0.75 | 400 |
