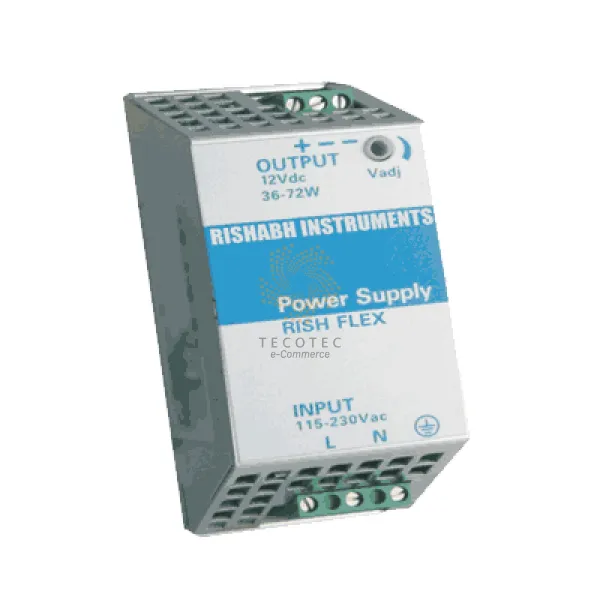

Nguồn AC-DC 1 pha Rishabh Rish Flex 6024A

Nguồn AC-DC 1 pha Rishabh Rish Flex 6024A - Ảnh 2

Nguồn AC-DC 1 pha Rishabh Rish Flex 6024A

Liên hệ

SKU: Rish Flex 6024A Danh mục: Nguồn AC/DC và tải, Thiết bị đo điện Thẻ: Rish Flex 6024A Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả

Dữ liệu đầu vào:

Điện áp đầu vào danh nghĩa (2 x Vac): 115 – 230 Vac
Dải điện áp đầu vào (Vac): 90 – 264
Dòng điện khởi động (Vn và In tải) I²t: ≤ 7 A ≤ 5 mili giây
Tần số: 47 – 63 Hz ±6%
Dòng điện đầu vào (115 – 230 Vac): 1 – 0.7 A
Cầu chì bên trong: T4 A
Cầu chì bên ngoài (khuyến nghị): 6A (MCB đường cong B)

Dữ liệu đầu ra:

Điện áp đầu ra (Vn) cài đặt tại nhà máy ± 3%: 24 Vdc
Dải điều chỉnh (Vadj): 22 – 27 Vdc
Khởi động với tải mạnh (tải điện dung): ≤ 50.000 μF
Độ trễ bật sau khi áp dụng điện áp chính: 1.5 giây (tối đa)
Dòng điện liên tục ở 24 V lên đến 40 °C (In): 2 A (115) 3 A (230)
Dòng điện liên tục ở 24 V lên đến 50 °C (In): 1.5 A (115) 2.5 A (230)
Dòng điện khuếch đại công suất ở 24 Vdc lên đến 50 °C (In): 3.5 A ≥ 3 phút
Quá tải tối đa dòng điện ≅ 4 Vdc (vĩnh viễn): Imax=In50°Cx(1.8-2.2)
Dòng điện ngắn mạch tối đa (Icc): 7 A
Thời gian chờ (tối thiểu Vac) 24 Vdc 5A: Typ. 20 mili giây
Gợn dư: ≤ 80 mVpp
Hiệu suất: > 88%
Bảo vệ quá nhiệt: Có. Ngắt đầu ra và tự động khởi động lại.
Bảo vệ ngắn mạch: Có, chế độ liên tục
Công suất tiêu thụ tải tối đa (W): 6
Bảo vệ quá tải: Có, chế độ liên tục
Bảo vệ quá tải điện áp đầu ra: Có (loại 35 Vdc)
Kết nối song song: Có

Môi trường hoạt động:

Nhiệt độ môi trường hoạt động: -25 °C – +70 °C (> 60° giảm 2.5% °C)
Nhiệt độ môi trường bảo quản: -40 °C – +85 °C
Độ ẩm ở 25 °C, không ngưng tụ: 95% tại 25 °C

Điện áp cách ly (Vào/Ra): 3000 Vac
Điện áp cách ly (Vào/PE): 1605 Vac
Điện áp cách ly (Ra/PE): 500 Vac
Cấp bảo vệ (EN/IEC 60529): IP 20
Độ tin cậy: MTBF IEC 61709: > 500.000 h
Mức độ ô nhiễm môi trường: 2
Loại vít kết nối khối thiết bị đầu cuối: 2.5 mm (24 – 14 AWG)
Lớp bảo vệ: I, với PE được kết nối
Kích thước: 50 x 120 x 50 mm (R-C-D)
Trọng lượng: xấp xỉ 0.3 kg
Tiêu chuẩn và chứng nhận: Các chứng nhận CE ở theo EMC 2004/108/EC và các chỉ thị điện áp thấp 2006/95/EC.
An toàn điện:

Tuân theo UL508.
Theo IEC / EN 60950 (VDE 0805) e EN 50178 (VDE 0160) để lắp ráp thiết bị. Thiết bị phải được lắp đặt theo tiêu chuẩn IEC / EN 60950. Tách đầu vào / đầu ra: SELV EN60950-1 6 Edition và PELV EN 60204-1. Cách điện kép hoặc tăng cường.

EMC miễn cảm: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN61000-6-2
EMC khí thải: EN61000-6-4, EN61000-3-2
Phù hợp tiêu chuẩn: EN 60204-1 an toàn của máy thiết bị điện
