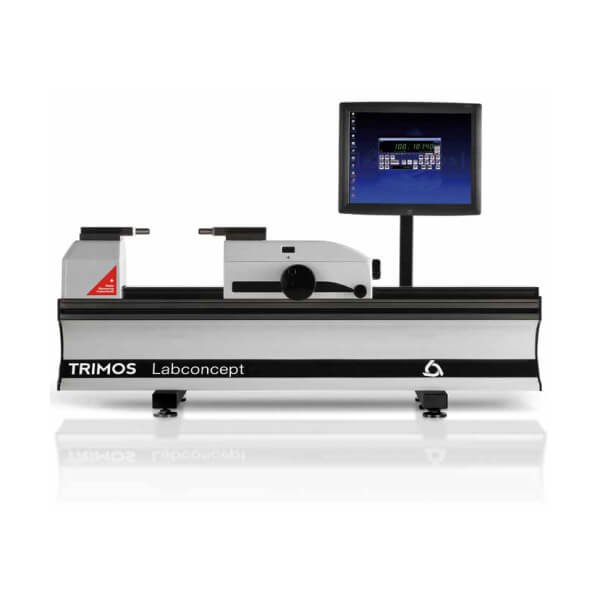

Thiết bị đo và hiệu chuẩn chiều dài vạn năng Trimos LABC1500BONCEPT

Thiết bị đo và hiệu chuẩn chiều dài vạn năng Trimos LABC1500BONCEPT - Ảnh 2

Thiết bị đo và hiệu chuẩn chiều dài vạn năng Trimos LABC1500BONCEPT - Ảnh 3

Thiết bị đo và hiệu chuẩn chiều dài vạn năng Trimos LABC1500BONCEPT

Liên hệ

SKU: LABC1500B Danh mục: Máy đo chiều dài, Thiết bị đo cơ khí chính xác Thẻ: LABC1500B Trimos, Trimos Thương hiệu: Trimos

Mô tả

Thiết bị đo và hiệu chuẩn chiều dài vạn năng Trimos LABCONCEPT + Premium

GIỚI THIỆU

Labconcept và Labconcept Premium là các hệ thống hiệu chuẩn có độ chính xác cao đáp ứng các yêu cầu phức tạp nhất.

LABconcept được thiết kế theo dạng module, nguyên lý thiết kế mới nhất tích hợp giữa máy tính, màn hình chạm, cùng với phần mềm Trimos WinDHI với hầu hết các tính năng đo lường cần thiết đảm bảo giá trị đo tốt nhất. Thiết bị này có thể được trang bị thêm hệ thống bù nhiệt để tăng cường độ chính xác đo.

Thiết bị này cung cấp dải đo từ 300 đến 2000 mm mà không cần điều chỉnh hoặc trung gian hiệu chuẩn.

ĐÁP ỨNG TIÊU CHUẨN ISO 9000
PC VỚI PHẦN MỀM WinDHI
HỆ THỐNG ĐO VỚI ĐỘ CHÍNH XÁC CAO
CHÂN ĐẾ ỔN ĐỊNH VỀ KÍCH THÍCH
LỰC ĐO CÓ THỂ ĐIỀU CHỈNH (TỪ 0 ĐẾN 12 N)
NHIỀU LỰA CHỌN PHỤ KIỆN
ĐO LƯỜNG TRỤC TIẾP TRÊN TOÀN BỘ DẢI ĐO

MÔ TẢ

HIỂN THỊ / PHẦN MỀM

TRIMOS® WinDHI

Phần mềm TRIMOS® WinDHI cho phép thực hiện tất cả các chức năng đo được yêu cầu. Nó có thể được kết nối với phần mềm bù nhiệt WinComp và với bất kỳ chương trình quản lý và kiểm tra nào.

DDE-SERVER (CHO EXCEL, WORD, v.v…)
HỖ TRỢ HÌNH ẢNH CHO CÁC CHỨC NĂNG ĐO
TRUYỀN DỮ LIỆU BẰNG BÀN ĐẠP CHÂN
LỰA CHỌN LỰC ĐO BẰNG NEWTON (N) TRÊN MÀN HÌNH HIỂN THỊ
HIỂN THỊ TRỰC TIẾP TẤT CẢ CÁC GIÁ TRỊ ĐO CHIỀU DÀI VÀ LƯU TRỮ CÁC GIÁ TRỊ MIN. / MAX.
ĐẶT TRƯỚC 9 GIÁ TRỊ ĐẦU VÀO
NGHỊCH ĐẢO DẤU ĐO (+/-)
TƯƠNG THÍCH VỚI HỆ THỐNG BÙ NHIỆT TEMPCOMP

QMSoft

Trimos đề xuất gói phần mềm QMSOFT để kiểm tra và quản lý tất cả các công cụ đo lường hiện có.

BỘ ĐIỀU KHIỂN ĐƯỢC TÍCH HỌP VỚI MỌI THIẾT BỊ CỦA TRIMOS
KÍCH THƯỚC VÀ DUNG SAI ĐỊNH DANH CÓ SẴN THEO TIÊU CHUẨN
CHỨNG CHỈ KIỂM ĐỊNH THEO YÊU CẦU

HỆ THỐNG BÙ NHIỆT TRIMOS TEMPCOMP

TƯƠNG THÍCH VỚI HPD, LABCONCEPT, LABCONCEPT PREMIUM VÀ LABCONCEPT NANOO

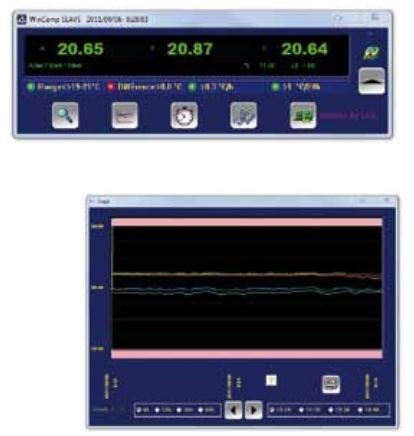

PHẦN MỀM ĐỘC QUYỀN TRIMOS WINCOMP
ĐIỀU CHỈNH VÀ QUẢN LÝ DỮ LIỆU NHIỆT ĐỘ
KẾT NỐI THƯỜNG XUYÊN VỚI WinDHI
BÙ NHIỆT THỰC TẾ CỦA PHÉP ĐO
DỄ DANG TRUY XUẤT SỰ BIẾN THIÊN NHIỆT ĐỘ TRONG NHIỀU NĂM
HÌNH ẢNH HIỂN THỊ VỀ BIẾN THIÊN NHIỆT ĐỘ
THƯ VIỆN TÀI LIỆU
CHỈ SỐ MỨC ĐỘ TIN CẬY CỦA PHÉP ĐO

TEMPCOMP BASIC

HỆ THỐNG BÙ NHIỆT CƠ BẢN VỚI 2 CẢM BIẾN NHIỆT:

A: BỘ PHẬN ĐO
B: BÀN TRƯỢT ĐO

TEMPCOMP PREMIUM

HỆ THỐNG BÙ NHIỆT VỚI 3 CẢM BIẾN NHIỆT:

A: BỘ PHẬN ĐO
B: BÀN TRƯỢT ĐO
C: CHÂN ĐẾ CỦA THIẾT BỊ

TEMPCOMP BASIC VÀ PREMIUM
Phạm vi ứng dụng (nhiệt độ)	°C	+16 ÷ +24
Độ phân giải tối đa (nhiệt độ)	°C	0.01
Sai số tối đa cho phép (nhiệt độ)	°C	0.05

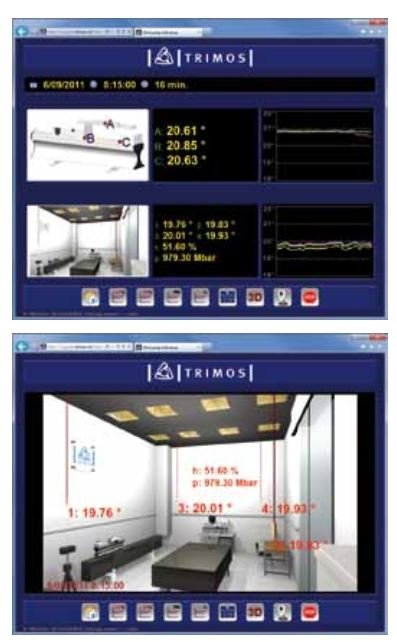

TEMPCOMP ADVANCED

Tempcomp là một hệ thống bù nhiệt độc quyền với tham số môi trường của phòng thí nghiệm. Việc thu nhận nhiệt độ được quản lý bởi phần mềm WinComp Advanced. Nó cung cấp, ngoài các chức năng của WinComp, khả năng kiểm tra phòng thí nghiệm trong thời gian thực qua Internet, Intranet, điện thoại di động, v.v.

HỆ THỐNG BÙ NHIỆT TÍCH HỢP CHO PHÒNG THÍ NGHIỆM
CÓ 3 CẢM BIẾN NHIỆT TRÊN THIẾT BỊ:
_ BỘ PHẬN ĐO
_ BÀN TRƯỢT ĐO
_ CHÂN ĐẾ CỦA THIẾT BỊ
CÓ 4 CẢM BIẾN NHIỆT TRONG PHÒNG THÍ NGHIỆM
1 CẢM BIẾN ĐỘ ẨM TƯƠNG ĐỐI
1 CẢM BIẾN ÁP SUẤT

TEMPCOMP ADVANCED
Phạm vi ứng dụng (nhiệt độ)	°C	+16 ÷ +24
Độ phân giải tối đa (nhiệt độ)	°C	0.01
Sai số tối đa cho phép (nhiệt độ thiết bị)	°C	0.05
Sai số tối đa cho phép (nhiệt độ môi trường)	°C	0.16
Sai số tối đa cho phép (độ ẩm)	%	±2
Sai số tối đa cho phép (áp suất)	mbar	± 0.5 %

THÔNG SỐ KỸ THUẬT

LABCONCEPT		500	1000	1500	2000
Dải đo	mm (in)	550 (21)	1050 (41)	1550 (61)	2050 (80)
Sai số tối đa ₁₎	µm	0.3 + L (mm) / 1500
Độ lặp lại (2s) ₁₎	µm	0.1
Độ phân giải	mm (in)	0.01 ÷ 0.00001 (.0001 ÷ .000001)
Tốc độ dich chuyển tối đa	mm/s	1500
Lực đo	N	0 ÷ 12
Nhiệt độ vận hành	°C	+10 ÷ +40
Nhiệt độ bảo quản	°C	-10 ÷ +40
Độ ẩm tương đối	%	20 ÷ 80
Khối lượng	kg	94	123	152	181

₁₎ Giá trị thay đổi trong khoảng nhiệt độ từ 20 ± 0.2 °C và độ ẩm tương đối 50 ± 5%.

LABCONCEPT PREMIUM		300	500	1000
Dải đo	mm (in)	370 (14)	550 (21)	1050 (41)
Sai số tối đa ₁₎	µm	0.1 + L (mm) / 2000	0.15 + L (mm) / 2000
Độ lặp lại (2s) ₁₎	µm	0.05
Độ phân giải	mm (in)	0.01 ÷ 0.00001 (.0001 ÷ .000001)
Tốc độ dịch chuyển tối đa	mm/s	400
Lực đo	N	0 ÷ 12
Nhiệt độ vận hành	°C	+10 ÷ +40
Nhiệt độ bảo quản	°C	-10 ÷ +40
Độ ẩm tương đối	%	20 ÷ 80
Khối lượng	kg	78	95	125

₁₎ Giá trị thay đổi trong khoảng nhiệt độ từ 20 ± 0.2 °C và độ ẩm tương đối 50 ± 5%.

LƯỢC ĐỒ

THIẾT BỊ TIÊU CHUẨN

LABCONCEPT VÀ LABCONCEPT PREMIUM được cung cấp như sau:
Thiết bị theo thông số kỹ thuật
Cặp đe với bề mặt cacbua vonfram (HPA-1)
PC với giao diện, màn hình cảm ứng ₁₎ có thể điều chỉnh đi kèm với bút cảm ứng
Bàn đạp chân để truyền dữ liệu (TELMA31)
Cáp kết nối Opto-RS cho lực đo (TVM.ON-PC / AT.9P
Tấm lợp (TA-TO-302)
Vỏ bảo vệ (TEL.HO 500/1000/1500/2000)
Bộ phím Allen (TA-TO-004)
Hướng dẫn sử dụng (750 50 0015 03)
Chứng nhận kiểm định

₁₎ Với dòng LABC-B, màn hình cảm ứng được thay thế bằng màn hình TFT bình thường.

MÃ ĐẶT HÀNG

Với màn hình cảm ứng	Với màn hình TFT	LABCONCEPT
LABC500 700 203 10 01	LABC500B 700 203 10 02	Dải đo 500 mm
LABC1000 700 203 20 01	LABC1000B 700 203 20 02	Dải đo 1000 mm
LABC1500 700 203 30 01	LABC1500B 700 203 30 02	Dải đo 1500 mm
LABC2000 700 203 40 01	LABC2000B 700 203 40 02	Dải đo 2000 mm

Với màn hình cảm ứng	Với màn hình TFT	LABCONCEPT PREMIUM
	LABCP300B 700 203 10 13	Dải đo 300 mm
LABCP500 700 203 10 11	LABCP500B 700 203 10 12	Dải đo 500 mm
LABCP1000 700 203 20 11	LABCP1000B 700 203 20 12	Dải đo 1000 mm
