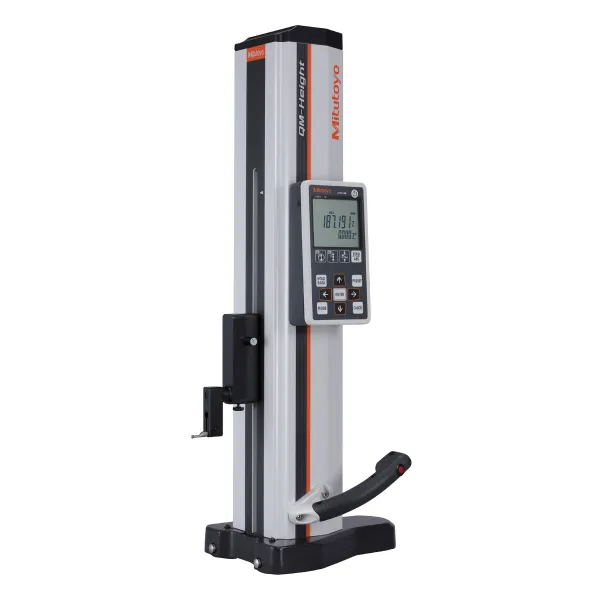

Thước đo cao Mitutoyo 518-246
SERIES 518 – THƯỚC ĐO CAO QM NĂNG SUẤT CAO
- Độ chính xác tốt nhất trong phân khúc: ±(2,4 + 2,1L / 600) μm
- Cơ chế treo khí được tích hợp cho phép chuyển động êm ái trên một tấm bề mặt (Phiên bản giá rẻ hơn loại AX không có hệ thống treo khí nén cũng có sẵn)
- Bảng điều khiển đơn giản, dễ xem cho phép thực hiện hầu hết các phép đo chỉ với một lần nhấn phím
- Sản phẩm thân thiện với môi trường, có thể hoạt động trong khoảng 1.200 giờ với bốn pin kiềm AA
- Bằng cách cài đặt hệ thống giao tiếp không dây dữ liệu đo lường U-WAVE-T hoặc trình điều khiển giao tiếp USB trong PC của bạn, các chức năng tùy chọn giúp nâng cao khả năng hoạt động, bao gồm cả đầu ra dữ liệu đo lường vào PC của bạn, sẽ khả dụng
(Cũng có thể sử dụng bốn pin niken hyđrua bán sẵn trên thị trường)
THÔNG SỐ KỸ THUẬT
| Mã đặt hàng | 518-246 | |
|---|---|---|
| Dải đo (Bước trục) | 0 đến 715 mm (600 mm) | |
| Độ phân giải | 0.001 mm/0.005 mm | |
| Độ chính xác ở 20 ˚C | Phép đo | ± (2.4 + 2.1L / 600) µm |
| Độ lặp lại | 2σ ≤ 1.8 µm | |
| Độ vuông góc (20 ˚C) | 12 µm | |
| Phương thức dẫn hướng | Ổ lăn | |
| Phương thức điều khiển | Thủ công (bánh quay) | |
| Nguyên tắc đo lường | Bộ mã hóa tuyệt đối cảm ứng điện từ | |
| Lực đo | 1.5±0.5 N | |
| Cổng dữ liệu | Điện tử/USB | |
| Tính năng treo khí nén | có (chỉ để định vị) | |
| Nguồn cấp |
Pin Alkaline AA / LR6 × 4 (phụ kiện tiêu chuẩn) / Bộ đổi nguồn AC (phụ kiện tùy chọn)*5 Hỗ trợ pin sạc NiMH (HR6) × 4 | |
| Tuổi thọ pin |
Khoảng 1,200 giờ nếu không sử dụng tính năng treo khí nén Khoảng 90 giờ nếu sử dụng tính năng treo khí nén | |
| Khối lượng | 30 kg | |

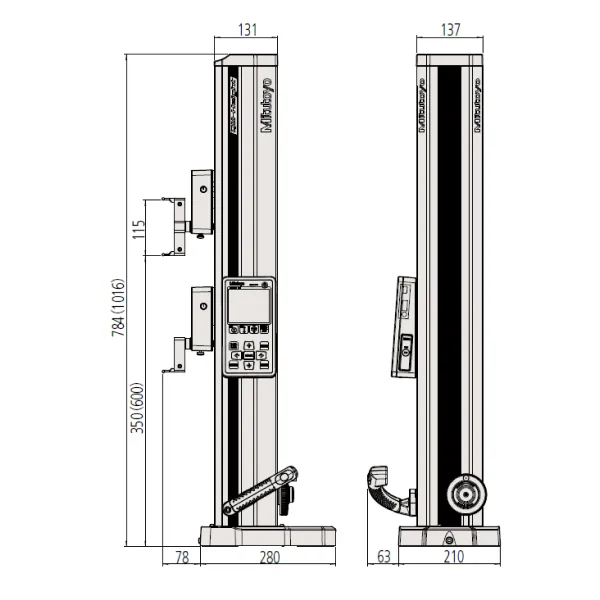

| Kích thước (W×D×H) | 280 × 273 × 1016 mm | |
| Dải nhiệt độ hoạt động | 0 đến 40 ˚C (10 đến 30 ˚C) | |
| Dải độ ẩm hoạt động | 20 đến 80 % RH (không ngưng tụ) | |
| Dải nhiệt độ bảo quản | -10 ˚C đến 50 ˚C | |
| Dải độ ẩm bảo quản | 5 đến 90 % RH (không ngưng tụ) | |
PHỤ KIỆN TIÊU CHUẨN
- 05HZA148: Đầu dò bước ø5 mm
- 12AAA715: Khối điều chỉnh đường kính đầu bi
- Pin kiềm × 4 (AA/LR6)
ĐẦU TIẾP XÚC
| Mã đặt hàng | Sản phẩm |
|---|---|
| Đầu dò đo sâu | |
| 12AAC072 | Đầu dò đo sâu |
| Gá đỡ đặc biệt | |
| 12AAA792 | Gá đỡ cho đồng hồ so |
| 12AAA793 | Gá đỡ dài |
| Điểm tiếp xúc có thể hoán đổi cho đầu dò bước ø5 mm | |
| 957265 | Loại đĩa ø20 mm |
| 957264 | Loại đĩa ø14 mm |
| 957261 | Loại đầu bi ø2 mm (đồng trục) |
| 957262 | Loại đầu bi ø3 mm (đồng trục) |
| 957263 | Loại đầu bi ø4 mm (đồng trục) |
| 12AAA789 | Loại đầu bi ø6 mm (lệch tâm) |
| 12AAA788 | Loại đầu bi ø4 mm (lệch tâm) |
| Khác | |
| 05HZA143 |
Bộ chuyển đổi 9 × 9 mm (cần có kẹp bên dưới) |
| 05GZA033 | Kẹp (cho bộ chuyển đổi 9 × 9 mm) |
| 05HZA144 |
Bộ chuyển đổi 6,35 × 12,7 mm (cần có kẹp bên dưới) |
| 901385 | Kẹp (cho bộ chuyển đổi 6,35 × 12,7 mm) |
| 05HZA173 |
Mũi lấy dấu Chỉ dùng để đo, không dùng để vạch dấu |
Chú ý: Dưỡng đo trụ có thể cần dùng để cài đặt 0, phụ thuộc vào đầu dò và đầu tiếp xúc sử dụng
PHỤ KIỆN TÙY CHỌN
| Mã đặt hàng | Sản phẩm |
|---|---|
| Máy in nhỏ được trang bị Data Logger | |
| 264-505 | DP-1VA LOGGER |
| 936937 | Cáp kết nối điện tử 1m |
| 965014 | Cáp kết nối điện tử 2m |
| 06AFZ050 | Cáp USB (A-microB) |
| Đầu vào dữ liệu | |
| 06AFM380D | Công cụ đầu vào USB USB-ITN-D |
| Hệ thống truyền dữ liệu không dây | |
| 02AZD730G | U-WAVE-T (Bộ truyền động) (loại IP67) |
| 02AZD880G | U-WAVE-T (Bộ truyền động) (loại bộ rung) |
| 02AZD790D | U-WAVE-T cáp chuyên dụng (sử dụng tiêu chuẩn) |
| 02AZE140D | U-WAVE-T cáp chuyên dụng (sử dụng cho bàn đạp chân) |
| 02AZD810D | U-WAVE-R bộ thu |
| 02AZE990 | U-WAVE tấm gá |
| Phần mềm thu thập dữ liệu đo cho Excel USB-IT PAK V2.1 | |
| Hệ thống mạng dữ liệu đo lường MeasurLink | |
