Thước đo cao Trimos V5 / V6
TRIMOS I THƯỚC ĐO CAO V5 & V6
1. GIỚI THIỆU
GIỚI THIỆU
V5 và V6 đại diện cho sự hợp nhất của tích lũy kinh nghiệm trong nhiều năm. Màn hình hiển thị dễ đọc và các tính năng phù hợp với người dùng mang lại sự thoải mái đặc biệt khi sử dụng.
Không chỉ có vậy V5 và V6 được trang bị một tay quay dịch chuyển mang tính cách mạng, nhằm cung cấp cho người dùng lựa chọn về chế độ điều khiển của thước đo, bằng tay hoặc bằng máy. Sự đổi mới này giúp người sử dụng tránh phải đưa ra lựa chọn khó khăn trong quá trình mua hàng và có thể đáp ứng nhiều người dùng với cùng một thiết bị.
- Dải đo 400, 700 và 1100 mm
- Dễ dàng sử dụng
- Lực đo điều chỉnh điện tử
- Điều khiển bằng tay hoặc bằng động cơ
- Tiêu chuẩn đầu dò lên đến 400 mm
- Nhiều loại phụ kiện
- Có thể điều chỉnh mà không cần công cụ
- Giao diện RS232 và USB
- Truyền dữ liệu không dây (tùy chọn)
A Đế bằng gang cho độ ổn định tối ưu
B Tay cầm dịch chuyển ngang với các nút cho các chức năng và đệm khí
C Dịch chuyển tay quay Điều khiển bằng tay hoặc bằng động cơ
D Đầu dò và giá đỡ có thể hoán đổi cho nhau
E Gắn giá đỡ đầu dò
F Màn hình với tính năng thân thiện với người dùng
G Hệ thống điều chỉnh cân bằng dễ dàng
2.SỰ KHÁC BIỆT
SỰ KHÁC BIỆT
V5
Thiết kế của V5 với các giá đỡ đầu dò bên cạnh: Cho phép đo với các đầu dò dài, mạnh đảm bảo độ lặp lại tuyệt vời.

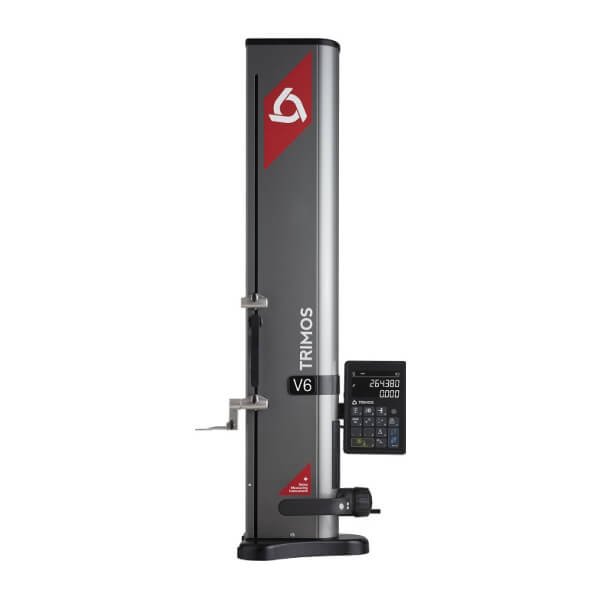

V6
V6 có cùng kích cỡ với V5, được trang bị một hệ thống đo chính xác hơn và cho phép sử dụng một đầu dò vuông góc điện tử.
3.THÔNG SỐ KỸ THUẬT
THÔNG SỐ KỸ THUẬT
| V5 | 400 | 700 | 1100 | |
|---|---|---|---|---|
| Dải đo | mm (in) | 407 (16) | 711 (28) | 1110 (44) |
| Dải đo với phần mở rộng | mm (in) | 719 (28) | 1023 (40) | 1422 (56) |
| Sai số tối đa,BMPE | μm | 2.5 + L(mm)/300 | ||
| Độ lặp lại, RMPE (2s) | μm | 2 | ||
| Độ lệch vuông góc phía trước, SMPE | μm | 5 | 8 | 11 |
| Độ phân giải tối đa | mm (in) | 0.001 (0.00005) | ||
| Lực đo | N | 0.75 ÷ 1.5 | ||
| Thời gian hoạt động liên tục | h | 12 | ||
| Giao diện | USB / RS232 | |||
| Cơ cấu giảm chấn khí | Có | |||
| Khối lượng | kg | 21 | 24 | 33 |
| V6 | 400 | 700 | 1100 | |
|---|---|---|---|---|
| Dải đo | mm (in) | 407 (16) | 711 (28) | 1110 (44) |
| Dải đo với phần mở rộng | mm (in) | 719 (28) | 1023 (40) | 1422 (56) |
| Sai số tối đa,BMPE | μm | 2 + L(mm)/400 | ||
| Độ lặp lại, RMPE (2s) | μm | 1 (Ø:2) | ||
| Độ lệch vuông góc phía trước, SMPE | μm | 5 | 8 | 11 |
| Độ phân giải tối đa | mm (in) | 0.0001 (0.000005) | ||
| Lực đo | N | 0.75 ÷ 1.5 | ||
| Tự do điều khiển | h | 12 | ||
| Giao diện | USB / RS232 | |||
| Cơ cấu giảm chấn khí | Có | |||
| Khối lượng | kg | 21 | 24 | 33 |
Các giá trị trên đã được xác định theo ISO 13225 với phụ kiện đo tiêu chuẩn (TA-M1-119).
4.ỨNG DỤNG VÀ CHỨC NĂNG
ỨNG DỤNG VÀ CHỨC NĂNG
Đo chiều cao
Đo chiều cao, đo độ dày và đo chuỗi kích thước
Đầu dò dài
Tiêu chuẩn đo tăng lên đến 400 mm, với độ lặp lại tuyệt vời
Đo đường kính
Màn hình hiển thị đồng thời đường kính và đường trục
Tay quay
Chuyển ngay từ điều khiển bằng tay sang chế độ máy
Min/Max/Delta
Động cơ hóa đảm bảo một lực đo hoàn toàn không đổi
Phụ kiện
Phụ kiện cho tất cả các ứng dụng
Độ vuông góc
Đo độ vuông bằng đầu dò điện tử (V6)
Giao diện
Truyền dữ liệu qua cổng USB, RS232 hoặc vô tuyến dễ dàng
