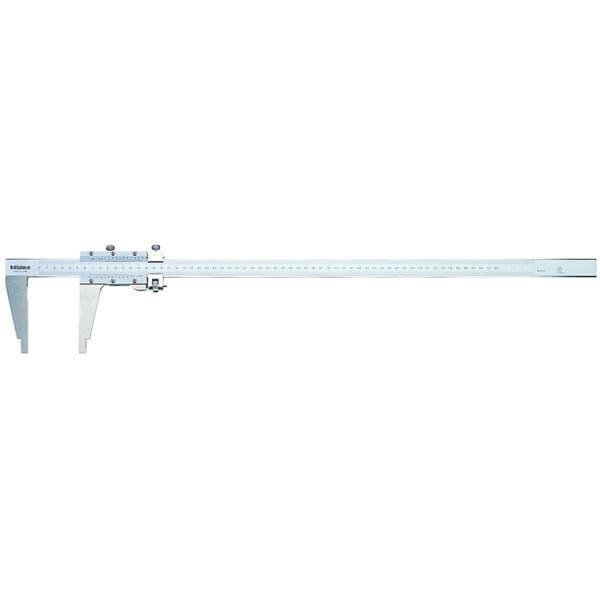

Thước kẹp cơ khí Mitutoyo 160-124

Thước kẹp cơ khí Mitutoyo 160-124 - Ảnh 2

Thước kẹp cơ khí Mitutoyo 160-124 - Ảnh 3

Thước kẹp cơ khí Mitutoyo 160-124

Liên hệ

SKU: 160-124 Danh mục: Thiết bị đo cơ khí chính xác, Thước kẹp Thẻ: 160-124 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

Thước kẹp cơ khí Mitutoyo 160

DÒNG SẢN PHẨM 160 — với ngàm chốt vuông có núm chỉnh tinh

TÍNH NĂNG

Các mỏ đo có mặt đo tròn để phép đo ID chính xác hơn
Với bàn trượt tinh chỉnh giúp thanh trượt tốt hơn
Các phép đo bên trong và bên ngoài có thể được đọc trực tiếp trên các thang chia độ trên và dưới tương ứng

Đựng trong bao nhựa vinyl trong hộp cacton Ngoại trừ 12″ / 300mm, 18″ / 450mm và 24″ / 600mm chỉ được đựng trong thùng carton. Lớn hơn 24″ / 600mm được đựng trong thùng gỗ.

Thước kẹp cơ khí một mỏ Mitutoyo 160

THÔNG SỐ KỸ THUẬT

Hệ mét

với thang đo kép hệ mét/inch

Dải đo	Mã đặt hàng	Độ chính xác	Độ phân giải		Khối lượng (g)
Dải đo	Mã đặt hàng	Độ chính xác	Phần thước dưới	Phần thước trên	Khối lượng (g)
0 (10) – 300mm	160-127	±0.04mm	0.02mm	0.02mm	450
0 (20) – 450mm	160-128	±0.05mm	0.02mm	0.02mm	1,200
0 (20) – 600mm	160-101	±0.05mm	0.02mm	0.02mm	2,600
0 (20) – 1000mm	160-104	±0.07mm	0.02mm	0.02mm	3,500
0 (20) – 1500mm	160-110	±0.09mm	0.02mm	0.02mm	4,850
0 (20) – 2000mm	160-113	±0.12mm	0.02mm	0.02mm	10,200

Hệ mét/ inch

với thang đo kép hệ mét/inch

Dải đo	Mã đặt hàng	Độ chính xác	Độ phân giải		Khối lượng (g)
Dải đo	Mã đặt hàng	Độ chính xác	Phần thước dưới	Phần thước trên	Khối lượng (g)
0 (10) – 300mm / 0 (.3″) – 12″	160-150	±0.04mm	0.02mm	.001″	450
0 (20) – 450mm / 0 (.5″) – 18″	160-151	±0.05mm	0.02mm	.001″	1,200
0 (20) – 600mm / 0 (.5″) – 24″	160-153	±0.05mm	0.02mm	.001″	1,400
0 (20) – 1000mm / 0 (1″) – 40″	160-155	±0.07mm	0.02mm	.001″	3,500
0 (20) – 1500mm / 0 (1″) – 60″	160-157	±0.09mm	0.02mm	.001″	4,850
0 (20) – 2000mm / 0 (1″) – 80″	160-159	±0.12mm	0.02mm	.001″	10,200

Inch

với thang đo kép hệ mét/inch

Dải đo	Mã đặt hàng	Độ chính xác	Độ phân giải		Khối lượng (g)
Dải đo	Mã đặt hàng	Độ chính xác	Phần thước dưới	Phần thước trên	Khối lượng (g)
0 (.3″) – 12″	160-124	±.0015″	.001″	.001″	450
0 (.5″) – 18″	160-116	±.002″	.001″	.001″	1,200
0 (.5″) – 24″	160-102	±.002″	.001″	.001″	1,400
0 (1″) – 40″	160-105	±.003″	.001″	.001″	3,500
0 (1″;) – 60″	160-111	±.004″	.001″	.001″	4,850
0 (1″) – 80″	160-114	±.005″	.001″	.001″	10,200

Inch/Mét

với thang đo kép hệ mét/inch

Dải đo	Mã đặt hàng	Độ chính xác	Độ phân giải		Khối lượng (g)
Dải đo	Mã đặt hàng	Độ chính xác	Phần thước dưới	Phần thước trên	Khối lượng (g)
0 (.3″) – 12″ / 0 (10) – 300mm	160-125	±.0015″	.001″	0.02mm	450
0 (.5″) – 18″ / 0 (20) – 450mm	160-119	±.002″	.001″	0.02mm	1,200
0 (.5″) – 24″ / 0 (20) – 600mm	160-103	±.002″	.001″	0.02mm	1,400
0 (1″) – 40″ / 0 (20) – 1000mm	160-106	±.003″	.001″	0.02mm	3,500
0 (1″) – 60″ / 0 (20) – 1500mm	160-112	±.004″	.001″	0.02mm	4,850
0 (1″) – 80″ / 0 (20) – 2000mm	160-115	±.005″	.001″	0.02mm	10,200

Thông số kỹ thuật

Kích thước danh nghĩa:
Tham khảo danh sách các thông số kỹ thuật

Độ phân giải:
Tham khảo danh sách các thông số kỹ thuật

Thước kẹp cơ khí một mỏ Mitutoyo 160

Thước kẹp cơ khí một mỏ Mitutoyo 160

Bề mặt tròn của mỏ đo giúp phép đo đường kính trong chính xác hơn

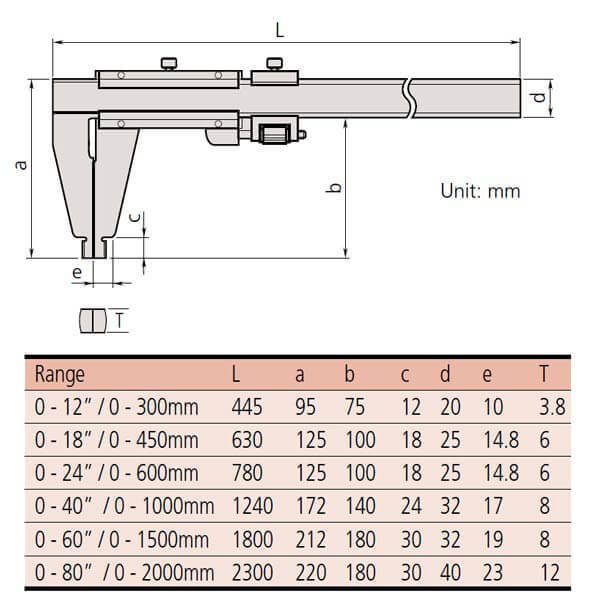

KÍCH THƯỚC

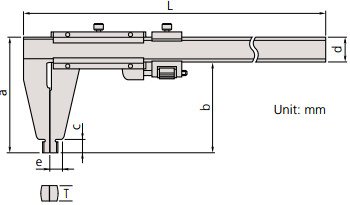

Thước kẹp cơ khí một mỏ Mitutoyo 160

Dải đo	L	a	b	c	d	e	T
0 – 12″ / 0 – 300mm	445	95	75	12	20	10	3.8
0 – 18″ / 0 – 450mm	630	125	100	18	25	14.8	6
0 – 24″ / 0 – 600mm	780	125	100	18	25	14.8	6
0 – 40″ / 0 – 1000mm	1240	172	140	24	32	17	8
0 – 60″ / 0 – 1500mm	1800	212	180	30	32	19	8
0 – 80″ / 0 – 2000mm	2300	220	180	30	40	23	12
