Thước kẹp cơ khí mỏ dài Mitutoyo 534-120

Thước kẹp cơ khí mỏ dài Mitutoyo 534-120 - Ảnh 2

Thước kẹp cơ khí mỏ dài Mitutoyo 534-120 - Ảnh 3

Thước kẹp cơ khí mỏ dài Mitutoyo 534-120 - Ảnh 4

Thước kẹp cơ khí mỏ dài Mitutoyo 534-120

Liên hệ

SKU: 534-120 Danh mục: Thiết bị đo cơ khí chính xác, Thước kẹp Thẻ: 534-120 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

Thước kẹp cơ khí mỏ dài Mitutoyo 534

DÒNG SẢN PHẨM 534

TÍNH NĂNG

Mỏ đo dài để đo các bộ phận khó tiếp cận.

Vít tinh chỉnh để phép đo chính xác hơn (ngoại trừ 534-109 và 534-110)
Được đựng trong hộp gỗ.

Thước kẹp cơ khí mỏ dài Mitutoyo 534

THÔNG SỐ KỸ THUẬT

Hệ mét

với thang đo kép hệ mét không tinh chỉnh

Dải đo	Mã đặt hàng	Độ chính xác	Độ phân giải		Khối lượng (g)
Dải đo	Mã đặt hàng	Độ chính xác	Phần thước dưới	Phần thước trên	Khối lượng (g)
0 (10) – 300mm	534-109	±0.07mm	0.05mm	0.05mm	400
0 (20) – 500mm	534-110	±0.13mm	0.05mm	0.05mm	1,400

Hệ mét

với thang đo kép hệ mét/inch

Dải đo	Mã đặt hàng	Độ chính xác	Độ phân giải		Khối lượng (g)
Dải đo	Mã đặt hàng	Độ chính xác	Phần thước dưới	Phần thước trên	Khối lượng (g)
0 (10) – 300mm	534-113	±0.04mm	0.02mm	0.02mm	460
0 (20) – 500mm	534-114	±0.06mm	0.02mm	0.02mm	1,500
0 (20) – 750mm	534-115	±0.08mm	0.02mm	0.02mm	2,900
0 (20) – 1000mm	534-116	±0.10mm	0.02mm	0.02mm	3,500

Hệ mét/ inch

với thang đo kép hệ mét/inch

Dải đo	Mã đặt hàng	Độ chính xác	Độ phân giải		Khối lượng (g)
Dải đo	Mã đặt hàng	Độ chính xác	Phần thước dưới	Phần thước trên	Khối lượng (g)
0 (10) – 300mm / 0 (.3″) – 12″	534-101	±0.07mm	0.05mm	1/128″	460
0 (10) – 300mm / 0 (.3″) – 12″	534-105	±0.04mm	0.02mm	.001″	460
0 (20) – 500mm / 0 (.8″) – 20″	534-102	±0.13mm	0.05mm	1/128″	1,500
0 (20) – 500mm / 0 (.8″) – 20″	534-106	±0.06mm	0.02mm	001″	1,500
0 (20) – 700mm / 0 (.8″) – 30″	534-103	±0.16mm	0.05mm	1/128″	2,900
0 (20) – 1000mm / 0 (.8″) – 30″	534-107	±0.08mm	0.02mm	.001″	2,900
0 (20) – 1000mm / 0 (.8″) – 40″	534-104	±0.20mm	0.05mm	1/128″	3,500
0 (20) – 1000mm / 0 (.8″) – 40″	534-108	±0.10mm	0.02mm	.001″	3,500

Inch

với thang đo kép hệ mét/inch

Dải đo	Mã đặt hàng	Độ chính xác	Độ phân giải		Khối lượng (g)
Dải đo	Mã đặt hàng	Độ chính xác	Phần thước dưới	Phần thước trên	Khối lượng (g)
0 (.3″) – 12″	534-117	±.002″	.001″	.001″	400
0 (.8″) – 20″	534-118	±.003″	.001″	.001″	1500
0 (.8″) – 30″	534-119	±.004″	.001″	001″	2900
0 (.8″) – 40″	534-120	±.004″	.001″	.001″	3500

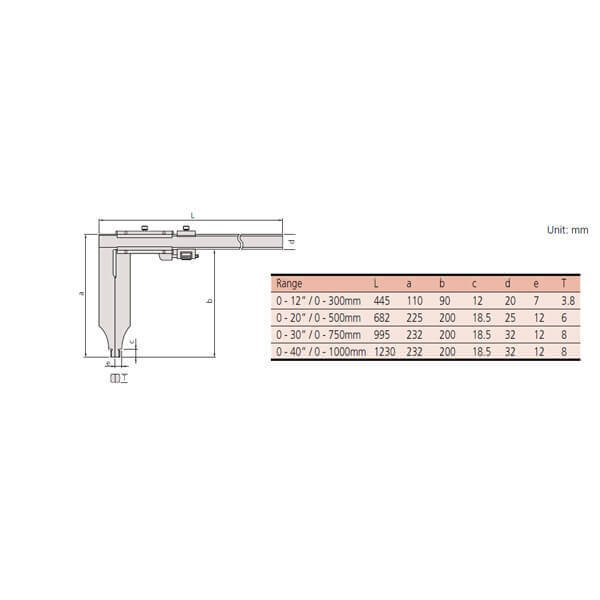

KÍCH THƯỚC

Thước kẹp cơ khí mỏ dài Mitutoyo 534

Dải đo	L	a	b	c	d	e	T
0 – 12″ / 0 – 300mm	445	110	90	12	20	7	3.8
0 – 20″ / 0 – 500mm	682	225	200	18.5	25	12	6
0 – 30″ / 0 – 750mm	995	232	200	18.5	32	12	8
0 – 40″ / 0 – 1000mm	1230	232	200	18.5	32	12	8

Thông số kỹ thuật

Độ chính xác
Tham khảo danh sách các thông số kỹ thuật

Độ phân giải
Tham khảo danh sách các thông số kỹ thuật

Thước kẹp cơ khí mỏ dài Mitutoyo 534

Thước kẹp cơ khí mỏ dài Mitutoyo 534

mỏ đo có về mặt tròn giúp phép đo đường kính trong chính xác hơn
