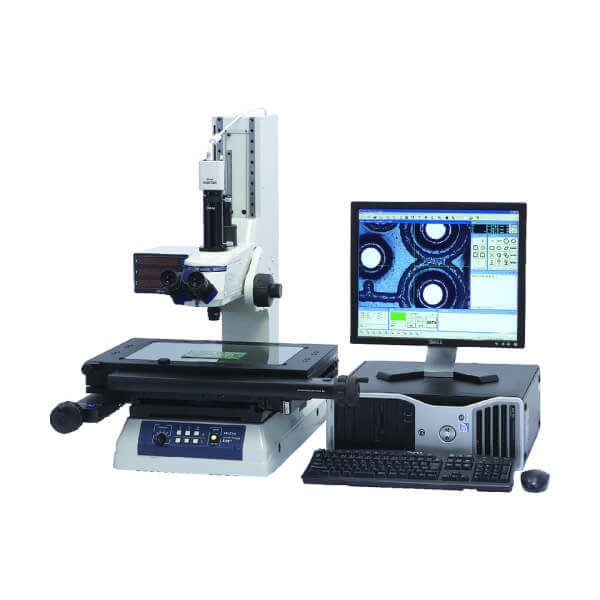

Vision Unit
SERIES 359 — Cụm Camera cho kính hiển vi
TÍNH NĂNG
- Các công cụ phát hiện cạnh tự động và các biểu tượng macro khác nhau cho phép đo lường chỉ trong một bước dễ dàng.
- Các chức năng điều hướng đồ họa và đo lường hỗ trợ hoạt động.
- Chức năng nhập / lưu trữ dữ liệu hình ảnh.
- Kết quả đo được xuất ở định dạng CSV. Điều này cho phép người dùng tạo bảng kiểm tra trong MS-Excel®.
- Cho phép đo vùng dung sai của kết quả đo và nhiều loại xử lý thống kê cho từng hạng mục.
- Sử dụng kết hợp với bộ điều khiển tiêu điểm cung cấp các phép đo chiều cao có độ chính xác cao. (Bằng sáng chế đang chờ xử lý)
- Một loạt các hoạt động đo có thể được thực hiện chỉ bằng một màn hình hiển thị.
- Chức năng điều khiển độ sáng tự động tái tạo loại và mức độ chiếu sáng cần thiết. (Chức năng này được giới hạn ở dòng MF / MF-U.)
Cửa sổ đo lường QSPAK
THÔNG SỐ KỸ THUẬT
| Hình ảnh chiếu | Hình ảnh đảo ngược |
| Phóng đại trên màn hình | 19x-1900x (thiết bị giám sát 22" ) |
| Máy ảnh | |
| Kích thước cảm biến hình ảnh | 1/2" Màu sắc CMMOS |
| Độ phân giải cảm biến hình ảnh | 3 MP |
| Giao diện | USB 2.0 |
| Kích thước (WxDxH) | 2.28 x 2.32 x 3.27" 58 x 59 x 83mm |
| Bộ chuyển đổi | |
| Phần mềm đo lường | QSPak VUE (tùy chọn) |
| Kích thước (DXH) | 1.77 x 4.84" / 45 x 123mm |
| Độ phóng đại | 0.5x |
| Phụ kiện tùy chọn: | Công tắc chân (12AAJ088) |
QSPAK, phần mềm tùy chọn
Để quan sát/so sánh hình dạng
- Chức năng đối sánh mẫu
- Chức năng khớp mẫu thủ công
Để đo lường đơn giản
- Chức năng công cụ phát hiện cạnh bằng một cú nhấp chuột
- Chức năng công cụ thông minh
- Chức năng User macro
Để đo lặp lại/đo tự động
- Chức năng điều hướng nhanh chóng
- Chức năng phát lại
- Chức năng đồ họa
- Chức năng xuất dữ liệu ra ngoài
- Chức năng tính toán thống kê
Phát hiện cạnh bằng một cú nhấp chuột
Bằng cách nhấp chuột vào gần cạnh của phôi, QSPAK tự động quét cạnh và phát hiện nó, hiển thị tọa độ của nó. Chức năng này cũng hoạt động với công cụ điểm, công cụ hộp, công cụ vòng tròn và công cụ lấy nét tự động.
Cửa sổ đồ họa
Kết quả đo và các yếu tố đo được biểu thị trong cửa sổ đồ họa theo thời gian thực. Bằng cách sử dụng chức năng này, người dùng có thể kiểm tra nhanh vị trí đo hiện tại.
Cửa sổ đồ họa có thể được sử dụng để tính toán hình học.
