Khối bậc chuẩn Mitutoyo 516-499

Liên hệ

Khối bậc chuẩn Mitutoyo

DÒNG SẢN PHẨM 516

Khối bậc chuẩn là một thiết bị đo chính được sử dụng để hiệu chuẩn trục z (hướng dọc) của các dụng cụ quang học.

Mỗi bậc liền kề được đo xuống 0,01µm bằng cách sử dụng giao thoa kế trong phạm vi cho phép ± 0,20µm.

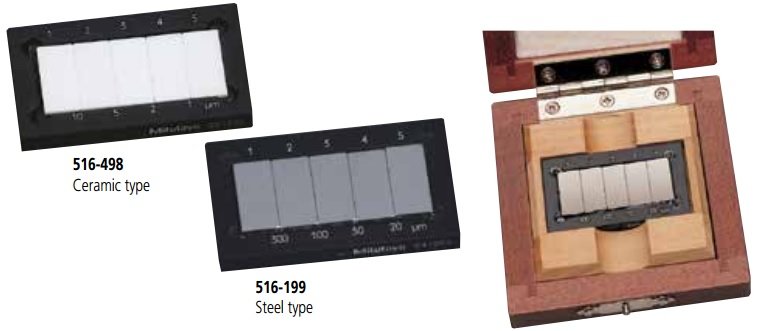

Có sẵn khối thép và khối gốm

Mã đặt hàng	Giá trị bậc giữa các khối liền kề				Ghi chú
Mã đặt hàng	1 – 2	2 – 3	3 – 4	4 – 5	Ghi chú
516-198	10µm	5µm	2µm	1µm	Khối thép
516-199	300µm	100µm	50µm	20µm	Khối thép

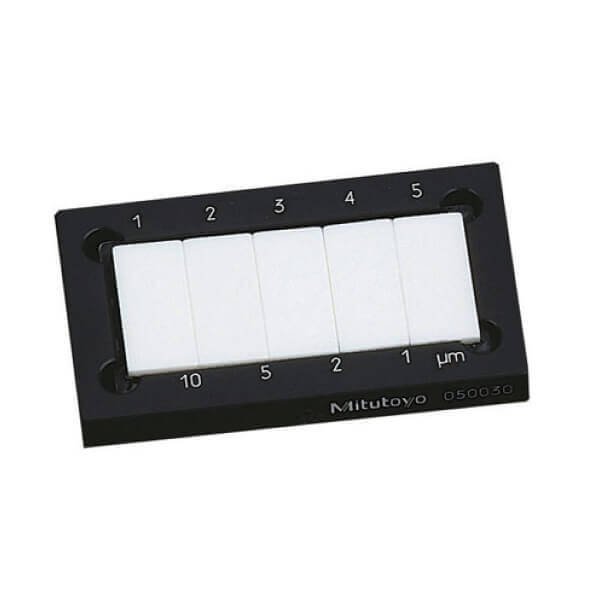

516-498	10µm	5µm	2µm	1µm	Khối gốm
516-499	300µm	100µm	50µm	20µm	Khối gốm

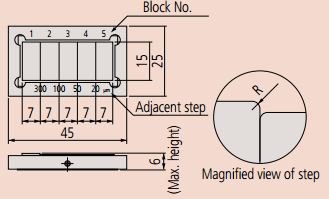

Kích thước

Kích thước sẵn có

Kích thước danh nghĩa:
004 to 20inch / 0.1 to 1000mm (thép)
.1 to 20inch / 0.5 to 500mm (gốm)
Chiều cao danh nghĩa:
0.0005mm (lên đến 100mm)
0.001mm (hơn 100mm)
Kích thước phần tối thiểu:
Khoảng24 x .24inch / 6 x 6mm
Kích thước phần tối thiểu:
Khoảng 5.5 x 5.5” / 140 x 140mm (thép)
Đường kính khoảng 6.3inch / ø160mm (thép, hình trụ)
Khoảng 3.94 x 1.97inch / 100 x 50mm (gốm)
Đường kính khoảng .24inch / ø60mm (gốm, hình trụ)
Độ chính xác
Khối mẫu chuẩn Cấp
