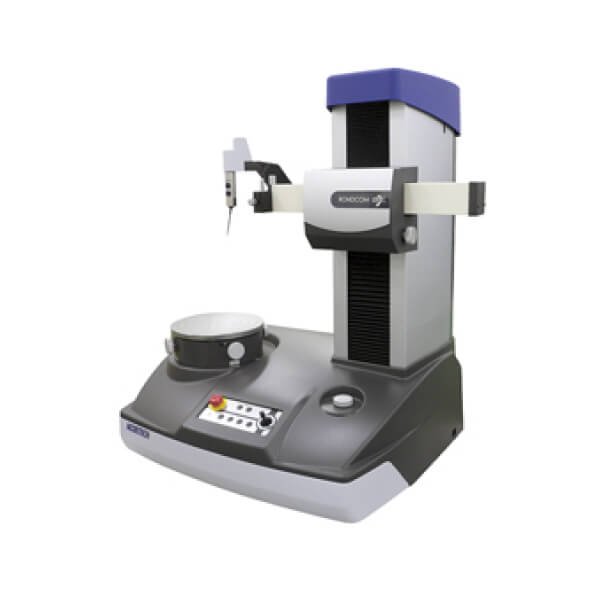

Máy đo độ tròn, độ trụ RONDCOM NEX DX/SD

Máy đo độ tròn, độ trụ RONDCOM NEX DX/SD - Ảnh 2

Máy đo độ tròn, độ trụ RONDCOM NEX DX/SD - Ảnh 3

Máy đo độ tròn, độ trụ RONDCOM NEX DX/SD - Ảnh 4

Máy đo độ tròn, độ trụ RONDCOM NEX DX/SD

Liên hệ

SKU: RONDCOM NEX DX/SD Danh mục: Máy đo độ tròn, Thiết bị đo cơ khí chính xác Thẻ: ACCRETECH, RONDCOM NEX DX/SD ACCRETECH Thương hiệu: ACCRETECH

Mô tả
Thông số kỹ thuật

Mã đặt hàng			RONDCOM NEX
			DX		SD
			11	12	11	12
Hệ thống đo			CNC và thủ công
Dải đo	Đường kính đo tối đa		OD: ϕ300 mm, ID: ϕ360 mm
	Phạm vi nguồn cấp dữ liệu bên phải/trái (trục R)		180 mm
	Phạm vi nguồn cấp dữ liệu lên/xuống (trục Z)		300 mm	500 mm	300 mm	500 mm
	Đường kính tải tối đa		ϕ580 mm
	Chiều cao đo tối đa		300 mm	500 mm	300 mm	500 mm
	Đo chiều sâu		ϕ150 mm (bị giới hạn bởi kích thước của đường kính đo và sự kết hợp của cảm biến và đầu đo)
Độ chính xác khi quay	Hướng xuyên tâm JIS B 7451-1997		(0.02 + 3.2 h/10000) μm (H: Chiều cao từ mặt bàn đến điểm đo bằng mm)
	Hướng trục JIS B 7451-1997		(0.02 + 3.2 R/10000) μm (R: khoảng cách từ tâm bàn quay bằng mm)
Độ chính xác độ thẳng	Hướng lên/xuống (trục Z)	Phạm vi hẹp	0.10 μm/100 mm
		Phạm vi rộng	0.15 μm/300 mm	0.23 μm/500 mm	0.15 μm/300 mm	0.23 μm/500 mm
	Hướng xuyên tâm (trục R)		0.70 μm/180 mm
Độ chính xác song song	Hướng lên/xuống (trục Z)		0.7 μm/300 mm	1.0 μm/500 mm	0.7 μm/300 mm	1.0 μm/500 mm
	Hướng xuyên tâm (trục R)		1.0 μm/150 mm
Tốc độ đo	Tốc độ quay (trục θ)		1 đến 10/phút (lúc di chuyển: tối đa 20/phút) 0.01 đến 1/phút (đo độ nhám)
	Ở chế độ tự động căn giữa / nghiêng		2, 4, 6, 10, 20/phút
	Tốc độ lên/xuống (trục Z)		0.5 đến 10 mm/s (lúc di chuyển: tối đa 60 mm/s)
	Tốc độ hướng xuyên tâm (trục R)		0.5 đến 10 mm/s (lúc di chuyển: tối đa 30 mm/s)
Độ chính xác tự động dừng	Trục Z/trục R		±5 μm
Bàn xoay	Đường kính bên ngoài bàn		ϕ235 mm
	Phạm vi điều chỉnh của căn giữa / nghiêng		±5 μm/±1°
	Tải		30 kg
Bộ cảm biến	Lực đo		30 đến 100 mN (Biến vô cấp)
	Hình dạng đầu đo		ϕ1.6 mm đầu bi cacbua, dài 53 mm
Số lần lấy mẫu			14400 điểm/vòng quay
Kiểu lọc	Bộ lọc kỹ thuật số		Gaussian/2RC/Spline/Robust (Spline)
Dải đo			±1000 μm, ±200 μm
Giá trị cut-off	Hướng quay (trục ϕ)	Thông thấp	15, 50, 150, 500, 1500 cao điểm/vòng quay, có thể cài đặt bất kỳ giá trị nào trong khoảng từ 15 đến 1500 đỉnh/vòng quay
		Thông dải	15 đến 1500 đỉnh/vòng quay
	Hướng tuyến tính (trục Z)	Thông thấp	0.025, 0.08, 0.25, 0.8, 2.5, 8 mm (giá trị bất kỳ theo đơn vị 0.0001 mm)
Đánh giá sai số biên dạng			MZC (phương pháp vòng tròn vùng tối thiểu), LSC (phương pháp vòng tròn bình phương nhỏ nhất), MIC (phương pháp vòng tròn nội tiếp tối đa), MCC (phương pháp vòng tròn ngoại tiếp tối thiểu), N.C. (không bù), MULTI (nhiều cài đặt)
Dụng cụ đo	Hướng quay		Độ tròn, độ phẳng, độ phẳng (hợp chất), độ song song, độ đồng tâm, độ đồng trục, độ lệch đường kính, độ vuông góc, độ dày thay đổi, độ cạn, số đo bán kính, hình tròn một phần
	Hướng tuyến tính		Độ thẳng (Z), độ thẳng (R), tỷ lệ côn, hình trụ, độ vuông, độ song song, độ lệch đường kính, độ thẳng trục
Chức năng xử lý phân tích			Chức năng khía (mức, góc, con trỏ), sự kết hợp của các phương pháp đánh giá độ tròn, đối chiếu giá trị danh nghĩa, hiển thị biên dạng 3D hình trụ (vẽ đường, tô bóng, đường đồng mức), hiển thị thời gian thực, hiển thị đồ thị đặc trưng (đường cong vùng chịu lực, phân bố biên độ chức năng, phổ công suất), chức năng đo tự động CNC, chức năng điều chỉnh tâm / nghiêng tự động
Chức năng đặc biệt			Hệ thống giá đỡ máy dò kiểu bù đắp 100 (thiết bị tiêu chuẩn) Hệ thống giá đỡ máy dò kiểu bù đắp 200/300 (thiết bị tiêu chuẩn)
Màn hình (màn hình màu)			17” LCD
Hiển thị			Điều kiện đo, thông số đo, nhận xét, điều kiện đầu ra của máy in, đồ họa hồ sơ (kế hoạch mở rộng, kế hoạch 3D), thông báo lỗi,..
Hệ thống ghi			Máy in màu
Khác	Nguồn cấp (Điện áp được chỉ định), tần số		AC 100 đến 240 V ±10%, 50/60 Hz (yêu cầu tiếp đất)
	Tiêu thụ điện		Khoảng 460 VA (trừ máy in)
	Nguồn cấp khí	Áp suất cung cấp	0.35 đến 0.7 MPa
		Áp suất làm việc	0.3 MPa
		Lượng tiêu thụ không khí	30 NL/phút
		Cung cấp không khí kết nối ống với thiết bị chính	Khớp ống một chạm cho lỗ đường kính ngoài ϕ8 mm
	Kích thước cài đặt (R x S x C) mm		1400 x 820 x 1570	1400 x 820 x 1770	720 x 580 x 895	720 x 580 x 1095
	Trọng lượng (ngoại trừ các tùy chọn)		330 kg	340 kg	180 kg	190 kg
