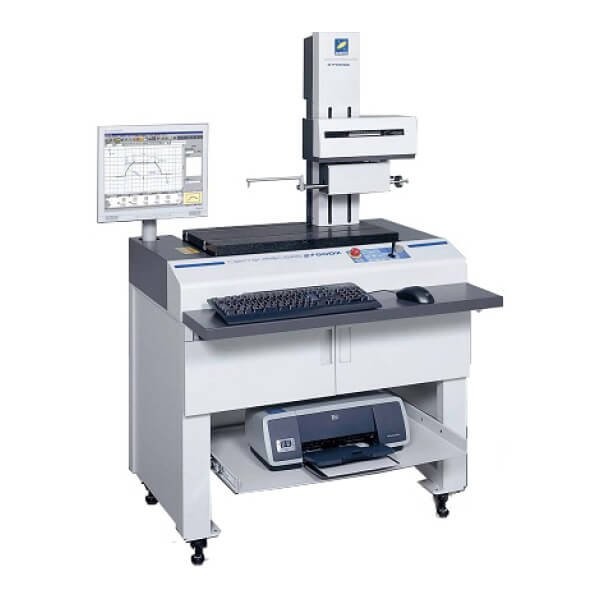

Máy đo tọa độ 3D CONTOURECORD 2700DX3/SD3

Máy đo tọa độ 3D CONTOURECORD 2700DX3/SD3 - Ảnh 2

Máy đo tọa độ 3D CONTOURECORD 2700DX3/SD3

Liên hệ

SKU: 2700DX3.SD3 Danh mục: Máy đo 3D - CMM, Thiết bị đo cơ khí chính xác Thẻ: 2700DX3.SD3 ACCRETECH, ACCRETECH Thương hiệu: ACCRETECH

Mô tả
Thông số kỹ thuật

Loại			CONTOURECORD 2700DX3/SD3
			-12	-13	-14	-15	-22	-23	-24	-25
Dải đo	Trục Z (Dọc)		50 mm
	Trục X (Ngang)		100 mm				200 mm
Độ chính xác	Bộ cảm biến	Trục Z (Dọc)	±(0.8 + {2H}/100) μm (H: chiều cao đo được bằng mm)
		Độ phân giải	0.025 μm/toàn dải
	Trình điều khiển theo dõi	Trục X (Ngang)	±(1.0 + L/100) μm (L: chiều dài đo được bằng mm)
		Độ phân giải	0.016 μm
Độ chính xác độ thẳng			1 μm/100 mm				2 μm/200 mm
Phương pháp cảm biến	Trục Z (Dọc)		Thang đo nhiễu xạ quang học laser
	Trục X (Ngang)		Thang đo tuyến tính
Tốc độ	Tốc độ lên/xuống của cột (Trục Z)		10 mm/s
	Tốc độ đo (Trục X)		0.03 mm/s đến 20 mm/s
	Tốc độ di chuyển		Tối đa 60 mm/s
Bộ cảm biến	Đầu đo, lực đo		Chức năng có thể thay thế, 10 mN đến ≤30 mN, và giảm bớt bước (ngắn đi)
	Bán kính đầu đo (chất liệu đầu đo)		25 μmR (24° cacbua hình nón), hai mảnh được trang bị theo tiêu chuẩn
	Vị trí, hướng đo		Các hướng kéo/đẩy và lên/xuống, góc tối đa: 77°
Phạm vi hoạt động	Theo dõi hành trình trình điều khiển		100 mm				200 mm
	Hành trình lên/xuống cột		226 mm	426 mm		626mm	226 mm	426 mm		626mm
Bàn đá granit	Kích thước		600 x 317 mm		1000 x 450 mm		600 x 317 mm		1000 x 450 mm
	Tải trọng cho phép		37 kg	28 kg	93 kg	84 kg	31 kg	22 kg	87 kg	78 kg
Khác	Kích thước cài đặt	Rộng	1250 mm		1650 mm		1250 mm		1650 mm
		Sâu	800 mm		900 mm		800 mm		900 mm
		Cao	1480 mm	1680 mm		1880 mm	1480 mm	1680 mm		1880 mm
	Trọng lượng		225 kg	235 kg	420 kg	430 kg	230 kg	240 kg	425 kg	435 kg
	Nguồn cấp, tần số, tiêu thụ		AC một pha 100 V ± 10% (cần nối đất), 50 Hz / 60 Hz, 670 VA

Máy đo tọa độ 3D CONTOURECORD 2700DX3/SD3
