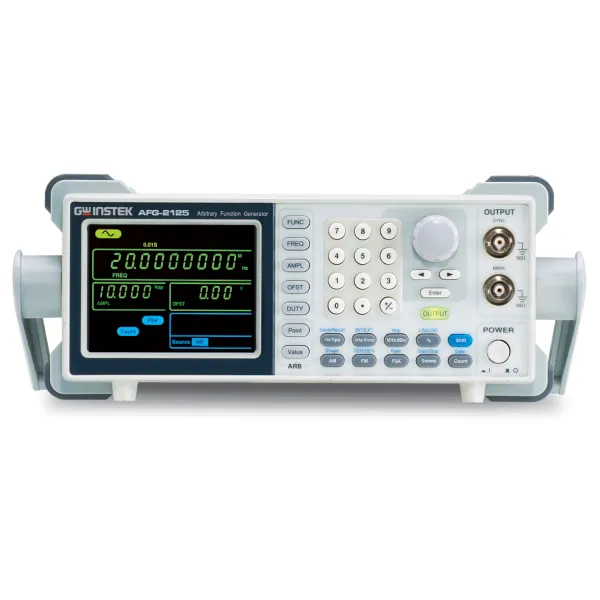

Máy phát hàm GW Instek AFG-2125

Liên hệ

Sóng đầu ra : sine, vuông, Răng cưa, nhiễu, xung tùy ý

Xung tùy ý
Lấy mẫu	20Msa/s
Độ dài sóng	4k
Độ phân giải biên độ	10 bit
Tần số
Sóng Sin, vuông	0.1hz ~ 25Mhz
Răng cưa	0.1hz ~ 1Mhz
Độ phân giải	0.1Hz
Độ ổn định, độ chính xác	±20ppm
Đầu ra
Biên độ	1mVpp ~ 10Vpp (50Ω), ± 2%
Offset	±5 Vpk ac +dc (50Ω), 2%
Trở kháng đầu ra:	50Ω
Độ méo hài	55 dBc DC ~ 200kHz, Ampl > 0.1Vpp 50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp 35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp 30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp
Xung vuông	Rise/Fall time : nhỏ hơn 25ns Duty cycle : _ 1 – 99% (100khz) _ 20 – 80% (5Mhz) _ 240.0% to 60.0% (10MHz) _ 250% ≦ 25MHz
Răng cưa	Độ tuyến tính : nhỏ hơn 0.1% Đối xứng điều chỉnh : 0 – 100%
Bộ đếm tần sô
Tần số	5Hz to 150MHz
Độ phân giải	100nHz (với 1Hz), 0.1Hz (với 100MHz)
Trở kháng đầu ra:	50Ω
Độ chính xác	±1 số
Thời gian cơ sở	±20ppm
Trở kháng đầu vào	1kΩ/1pf
Độ nhạy	35mVrms ~ 30Vms (5Hz to 150MHz)

Lưu trữ	10 ngăn nhớ
Giao tiếp	USB
Hiển thị	LCD 3.5 inch
Điều kiện làm việc	0 ~ 40°C, độ ẩm ≤ 80%,
Nguồn	AC 100-240V, 50,60Hz
Khối lượng	2.5Kg
Kích thước	266(W)×107(H)×293(D) mm
Phụ kiện gồm	Máy chính, CD (phần mềm + HDSD), Nguồn, Đầu GTL-101× 2
