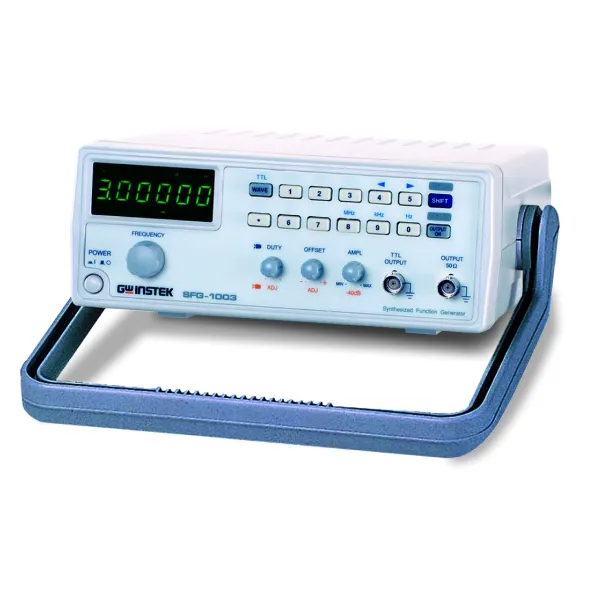

Máy phát xung DDS GW Instek SFG-1003

Máy phát xung DDS GW Instek SFG-1003 - Ảnh 2

Máy phát xung DDS GW Instek SFG-1003

Liên hệ

SKU: SFG-1003 Danh mục: Máy phát tín hiệu - Signal generator, Thiết bị đo tần số, vô tuyến điện tử Thẻ: GW Instek, SFG-1003 GW Instek Thương hiệu: GW Instek

Mô tả

Máy phát xung DDS GW Instek SFG-1003

Thông số kỹ thuật

Xung ra: sin, vuông, tam giác, TTL

Thông số chính :

Tần số: 0.1Hz ~ 3MHz (sin, vuông) ; 0.1Hz~1MHz (tam giác)
Độ phân giải: 0.1Hz
Độ chính xác: ± 20 ppm
Độ ổn định: ± 20 ppm
Trở kháng: 50Ω±10％

Sóng sin

Độ méo hài:
_ ≧-55dBc, 0.1Hz ~ 200kHz

_ ≧-40dBc, 0.2MHz ~ 2MHz

_ ≧-35dBc, 2MHz ~ 3MHz
Độ phẳng:
_ nhỏ hơn ±0.3dB, 0.1Hz ~ 1MHz

_ nhỏ hơn ±0.5dB, 1MHz ~ 2MHz

_ nhỏ hơn ±1dB, 2MHz ~ 3MHz
Xung tam giác: độ tuyến tính: ≧98％,0.1Hz～100kHz;≧95％,100kHz～1MHz
Xung vuông:

_ Đối xứng: 5%

_ Rise/ Fall time: ≦100ns
Đầu ra TTL: ≧3Vpp ; Fan out; 20 TTL Load ;Rise/Fall Time ≦25ns

HIện thị : LED 6 số
Nguồn : AC115V/230V±15%, 50 / 60Hz
Khối lượng : 2.1Kg
Kích thước: 251(W) x 91(H) x 291(D) mm
Phụ kiện gồm : Máy chính, HDSD, Nguồn, Đầu GTL-101× 1
