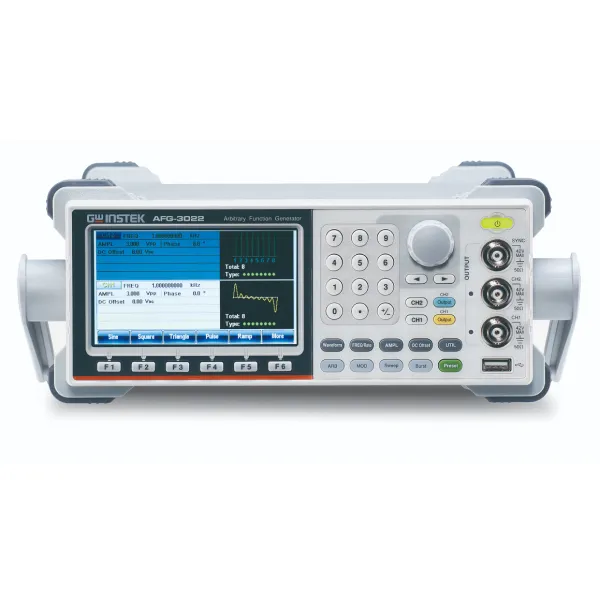

Máy phát xung GW Instek AFG-3022

Máy phát xung GW Instek AFG-3022 - Ảnh 2

Máy phát xung GW Instek AFG-3022

Liên hệ

SKU: AFG-3022 Danh mục: Máy phát tín hiệu - Signal generator, Thiết bị đo tần số, vô tuyến điện tử Thẻ: AFG-3022 GW Instek, GW Instek Thương hiệu: GW Instek

Mô tả

Máy phát xung GW Instek AFG-3022

Thông số kỹ thuật

Dải tần: 1μHz ~ 20 MHz
Số kênh: 2
Dạng sóng chuẩn: Sine, Square, Triangle, Ramp, Pulse, Noise, Harmonic
Tốc độ lấy mẫu: 250 MSa/s
Độ dài xung: 8M points
Độ phân giải: 16 bits
Dạng xung tùy ý: Absatan, Havercosine, Sinever, Abssin, Haversine, Stair_down, Abssinehalf, N_pulse, Stair_UD,
Ampalt, Negramp, Stair_up, Attalt, Rectpuls1, Stepresp, Diric_even, Roundhalf, Trapezia,
Diric_odd, Sawtoot, Tripuls1, Gauspuls1, Sinetra, Dlorentz, ln, Sqrt, Exporise, Lorentz, Xsquare,
Expofall, Gauss, Since, Arccos, Arctan, Sech, Arccot, Arctanh, Sinh, Arccsc, Cosh, Tan, Arcsec, Cot,
Tanh, Arcsin, Csc, Arcsinh, Sec, Barthannwin, Chebwin, Kaiser, Bartlett, Flattopwin, Triang,
Blackman, Hamming, Tukeywin, Bohmanwin, Hann
Tần số:

+ Sine/Square: 1μHz ~ 20MHz

+ Pulse: 1μHz ~ 20MHz

+ Triangle/Ramp: 11μHz ~ 1MHz
Độ phân giải: 1μHz
Độ chính xác: ±1 ppm 0 ~ 50 ±0.3 ppm 18 ~ 28 ℃ ℃
Đặc tính đầu ra:

+ Biên độ: 1 mVpp ~ 10 Vpp (into 50 ); 2 mVpp to 20 Vpp (into open-circuit)

+ Độ chính xác: ± 1%

+ Độ phân giải: 0.1 mV or 4 digits
Điều chế: AM/FM/PM/FSK/PWM/SUM
Chế độ: Sweep, Burst, Trigger
Màn hình: 4.3 inch TFT LCD, 480 × 3 (RGB) × 272
Giao tiếp: USB, GPIB (Option), LAN
Nguồn: AC100 ~ 240V , 50 ~ 60Hz
Kích thước: 265 (W) x 107 (H) x 374 (D)mm
Khối lượng: 4Kg
Phụ kiện: HDSD, CD, Dây GTL-101 x 1
