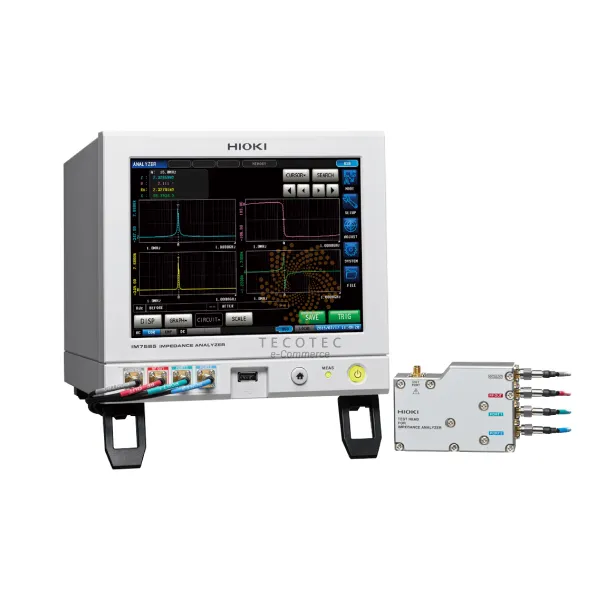

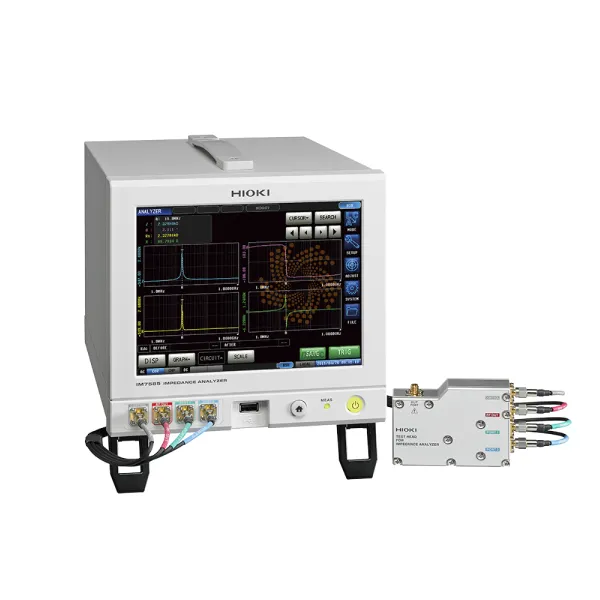

Máy đo LCR Hioki IM7585-02

Liên hệ

SKU: IM7585-02 Danh mục: Máy đo LCR - LCR meter, Thiết bị đo điện Thẻ: Hioki, IM7585-02 Hioki Thương hiệu: Hioki

Thông số kỹ thuật

Chế độ đo: Chế độ LCR, chế độ phân tích (quét theo tần số đo và mức đo), chế độ đo liên tục
Các thông số đo: Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
Dải có thể đo: 100 mΩ đến 5 kΩ
Dải hiển thị:

Z: 0.00 m đến 9.99999 GΩ/Rs, Rp, X: ± (0.00 m đến 9.99999 GΩ)
Ls, Lp: ± (0.00000 n đến 9.99999 GH)/Q: ± (0.00 đến 9999.99)
θ: ± (0.000° đến 180.000°), Cs, Cp: ± (0.00000 p đến 9,99999 GF)
D: ± (0.00000 đến 9,99999), Y: (0.000 n đến 9.99999 GS)
G, B: ± (0.000 n đến 9.99999 GS), Δ%: ± (0.000% đến 999.999%)

Độ chính xác cơ bản: Z: ± 0.65% rdg. θ: ± 0.38°
Tần số đo: 1 MHz đến 1.3 GHz (độ phân giải cài đặt 100 kHz)
Mức tín hiệu đo:

Công suất: -40.0 dBm đến +1.0 dBm
Điện áp: 4 mV đến 502 mVrms
Dòng điện: 0.09 mA đến 10.04 mArms

Trở kháng đầu ra: 50 Ω (tại 10 MHz)
Hiển thị: màn hình TFT màu 8.4 inch cảm ứng
Tốc độ đo: Nhanh: 0.5 ms
Chức năng: Kiểm tra tiếp điểm, so sánh, đo BIN (phân loại), tải/lưu bảng điều khiển, chức năng ghi nhớ, phân tích mạch analog, bù tương quan

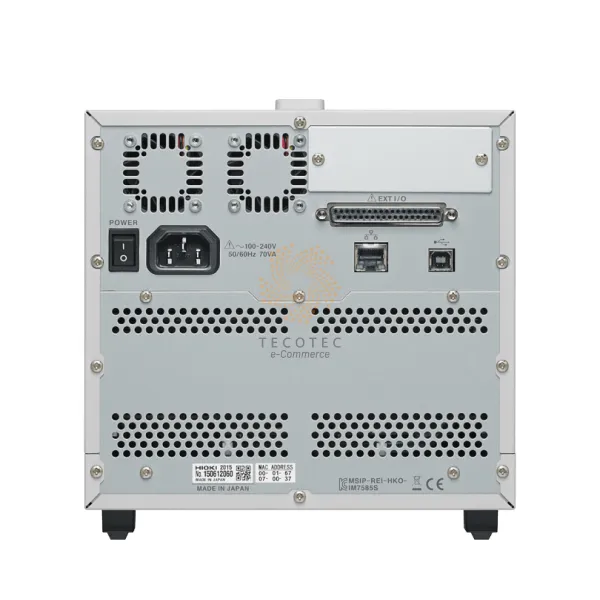

Kết nối: EXT I/O (Trình xử lý), kết nối USB, bộ nhớ USB, LAN, RS-232C (tùy chọn), GP-IB (tùy chọn)
Nguồn cấp: 100 đến 240 V AC, 50/60 Hz, tối đa 70 VA
Kích thước:

Thiết bị chính: 215 mm (8.46 in) R × 200 mm (7.87 in) C × 348 mm (13.70 in) S, 8.0 kg (282.2 oz)

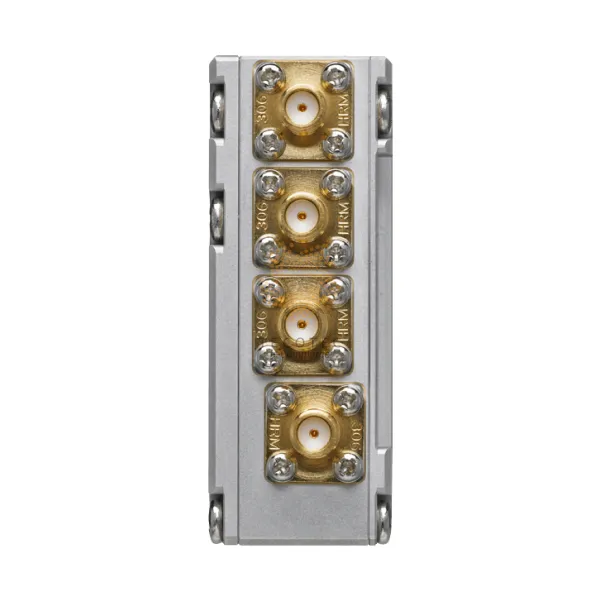

Đầu kiểm tra: 90 mm (3.54 in) R × 64 mm (2.52 in) C × 24 mm (0.94 in) S, 300 g (10.58 oz)

Phụ kiện: Đầu kiểm tra × 1, cáp kết nối 2 m × 1, hướng dẫn sử dụng × 1, đĩa ứng dụng LCR (Hướng dẫn sử dụng kết nối) × 1, dây nguồn × 1
